Контроллеры NC-1000 / NC-5000

Версия 2.1 страница 8

Особенности конструкции

Корпус контроллера, в том числе и петли, выполнен из пластика. В случае повреждения

петель, при небрежном обращении, следует жестко закрепить дверцу к корпусу. Для этого

на внутренней стороне дверцы корпуса контроллера предусмотрены четыре углубления

(см. рисунок 3). В данных углублениях следует просверлить отверстия диаметром не более

5 мм. Далее требуется закрыть дверцу

контроллера и скрепить с корпусом контроллера

четырьмя саморезами. Для данной операции в корпусе контроллера предусмотрены

четыре отверстия в четырех углах корпуса (см. рисунок 3).

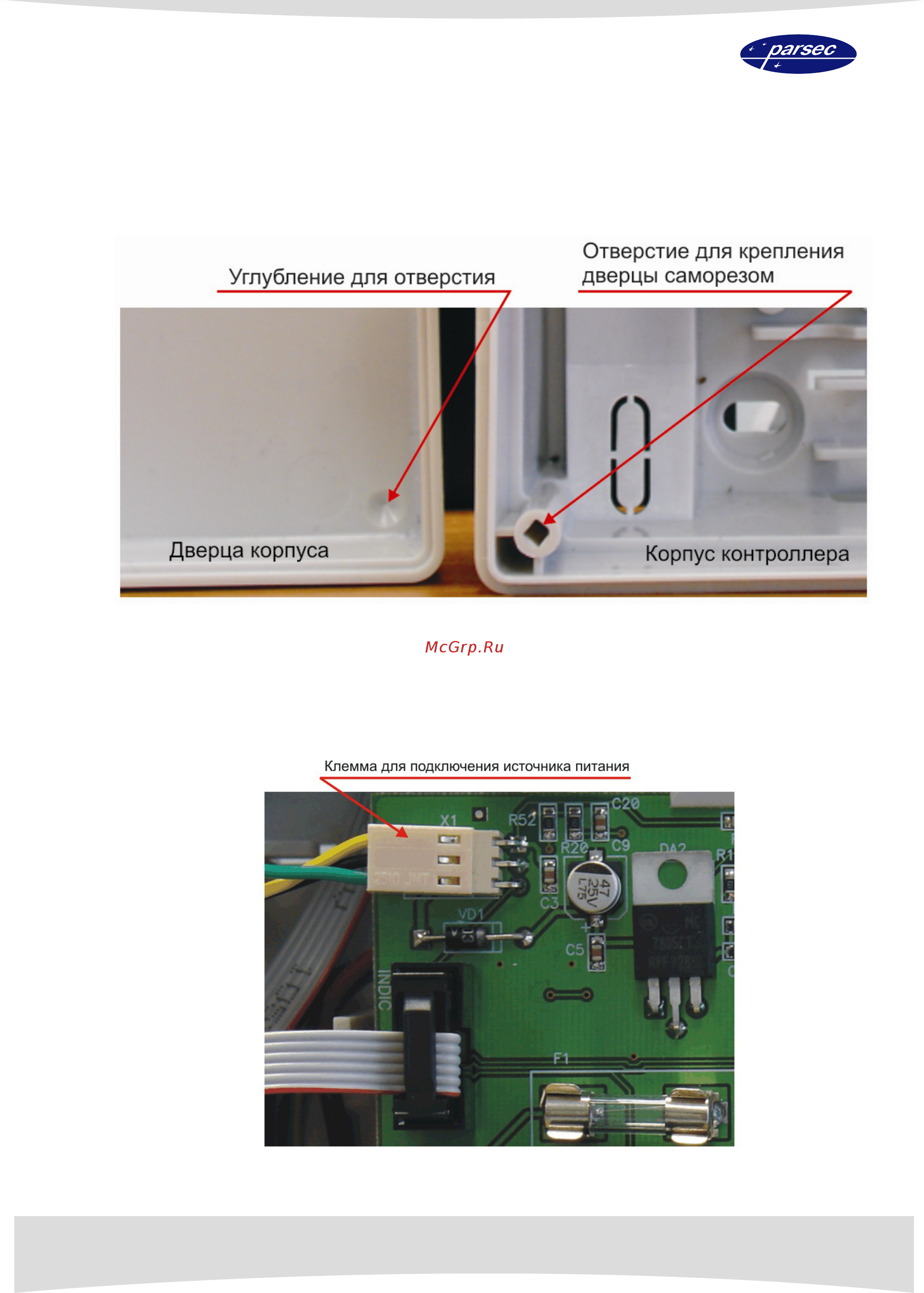

Рисунок 3. Схема «жесткого» крепления дверцы к корпусу контроллера.

Источник питания контроллера

Источник питания контроллера выполнен в виде отдельного узла и размещается в корпусе

под платой контроллера. Источник питания снабжен кабелем с клеммой, при помощи

которой осуществляется подключение к плате контроллера, как указано на рисунке 4.

Рисунок 4. Подключение источника питания к контроллеру.
