Контроллеры NC-1000 / NC-5000
Версия 2.1 страница 7
Монтаж
Монтаж контроллера осуществляется в любом удобном месте. Для этого корпус
контроллера снабжен рядом монтажных отверстий. Конструкция предусматривает два
варианта крепления корпуса контроллера.
На рисунке 2 цифрой 1 отмечены отверстия, предназначенные для крепления корпуса
контроллера, используя специально предусмотренные петли. Корпус необходимо повесить
на заранее установленные саморезы. Два самомеза устанавливаются на одной
горизонтали, расстояние между
саморезами – 80 мм. Далее следует закрепить корпус
контроллера, используя еще один (нижний) саморез. Отверстие для него находится за
аккумулятором резервного питания.
Корпус контроллера можно закрепить на стене, используя четыре самореза. На рисунке 2
отверстия, предназначенные для данного способа крепления, обозначены цифрой 2.
Данные отверстия позволяют выравнивать корпус контроллера в процессе монтажа.
Также на
рисунке 2 под цифрой 3 указаны заглушки кабельных вводов. Заглушки следует
удалять, используя, например, простую отвертку. Данные отверстия предназначены для
ввода в корпус контроллера дополнительных кабелей.

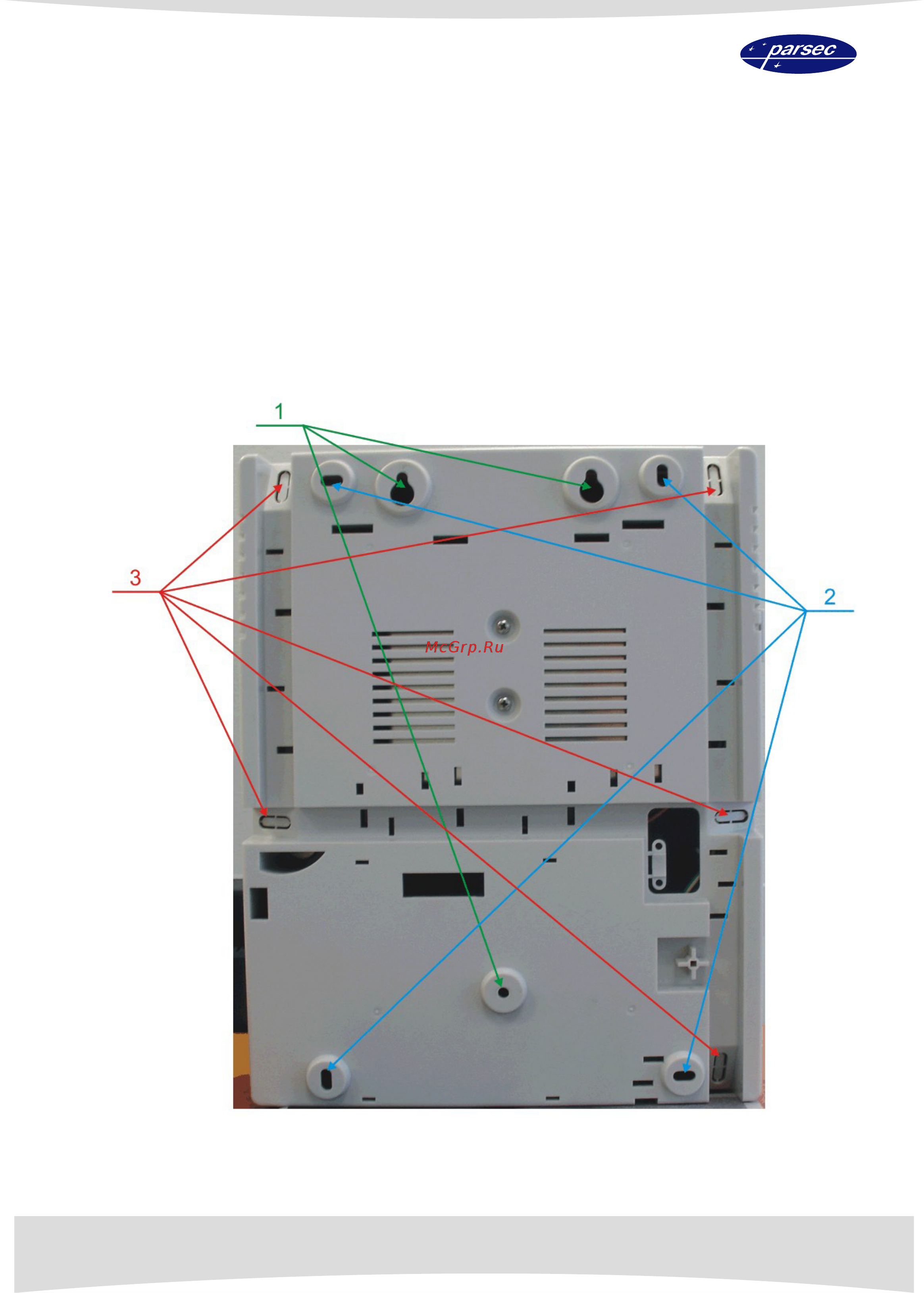

Рисунок 2. Обратная сторона корпуса контроллера.
