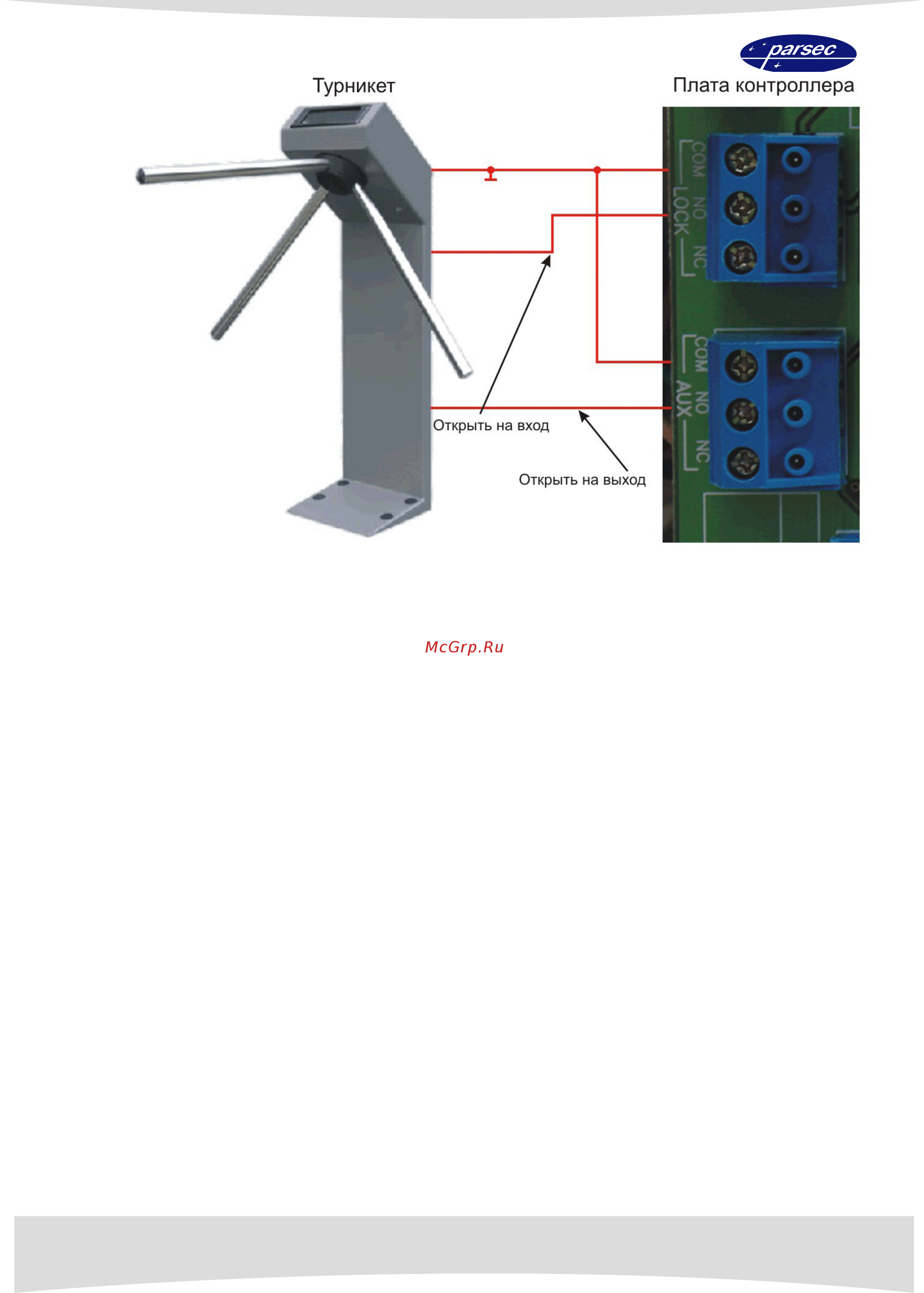

Рисунок 14. Подключение контроллера к турникету.

Дополнительные входы

Контроллер NC-1000 / NC-5000 имеет два дополнительных входа, которые могут

использоваться для подключения датчиков сигнализации и кнопки дистанционного

открывания двери (DRTE). Указанная кнопка, в отличие от RTE, работает и при установке

двух считывателей, и может быть использована, например, для открывания двери с

рабочего места секретаря.

Охранный датчик

Ниже на рисунках 15а и 15б приведены схемы подключения

стандартного детектора

движения к дополнительным входам контроллера. На рисунке 15а приведена схема

подключения охранного датчика с контролем подводящих проводов.

Питание датчиков можно осуществлять от встроенного источника питания контроллера,

при этом ток потребления датчиков вычитается из максимального тока, обеспечиваемого

контроллером для питания замка. Напряжение питания можно взять с соответствующих

клемм платы

контроллера (см. рисунки 15а и 15б).
