Контроллеры NC-2000-IP
Версия 1.1 страница 10
Плата контроллера

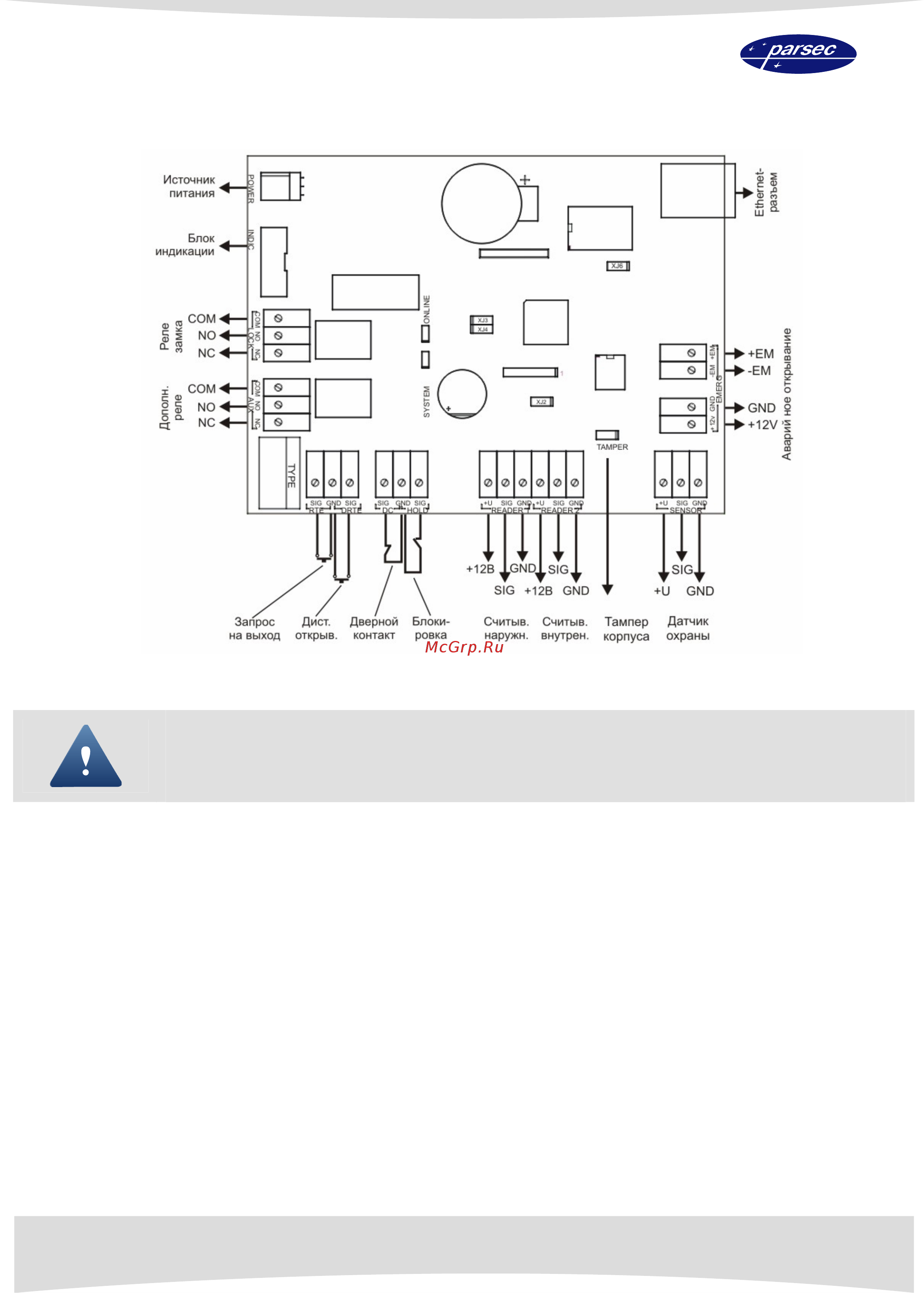

Внешний вид платы контроллера и расположение на ней основных элементов
иллюстрируется рисунком 6.
Рисунок 6. Печатная плата контроллера NС-2000-IP.
Для удобства монтажа все клеммные колодки на плате контроллера сделаны
съемными.
На плате контроллера расположено несколько перемычек (джамперов). Для определения
конфигурации контроллера используются только некоторые из них:
– TAMPER − Подключение датчика вскрытия кожуха.
– XJ3 − При установке джампера, до включения питания, (XJ4 не
установлен!) контроллер переходит к заводским сетевым
настройкам.
– XJ4 − При установке данного джампера, до включения питания
контроллер переходит в режим программирования сетевых
параметров. Более подробную информацию о работе утилиты
можно получить в руководстве на данное ПО.
– XJ2 − Служебная перемычка. Всегда установлена!
– XJ6 − Служебная перемычка. Не установлена!
Правила установки перемычек описаны далее в соответствующих разделах.
