Контроллеры NC-2000-IP
Версия 1.1 страница 7

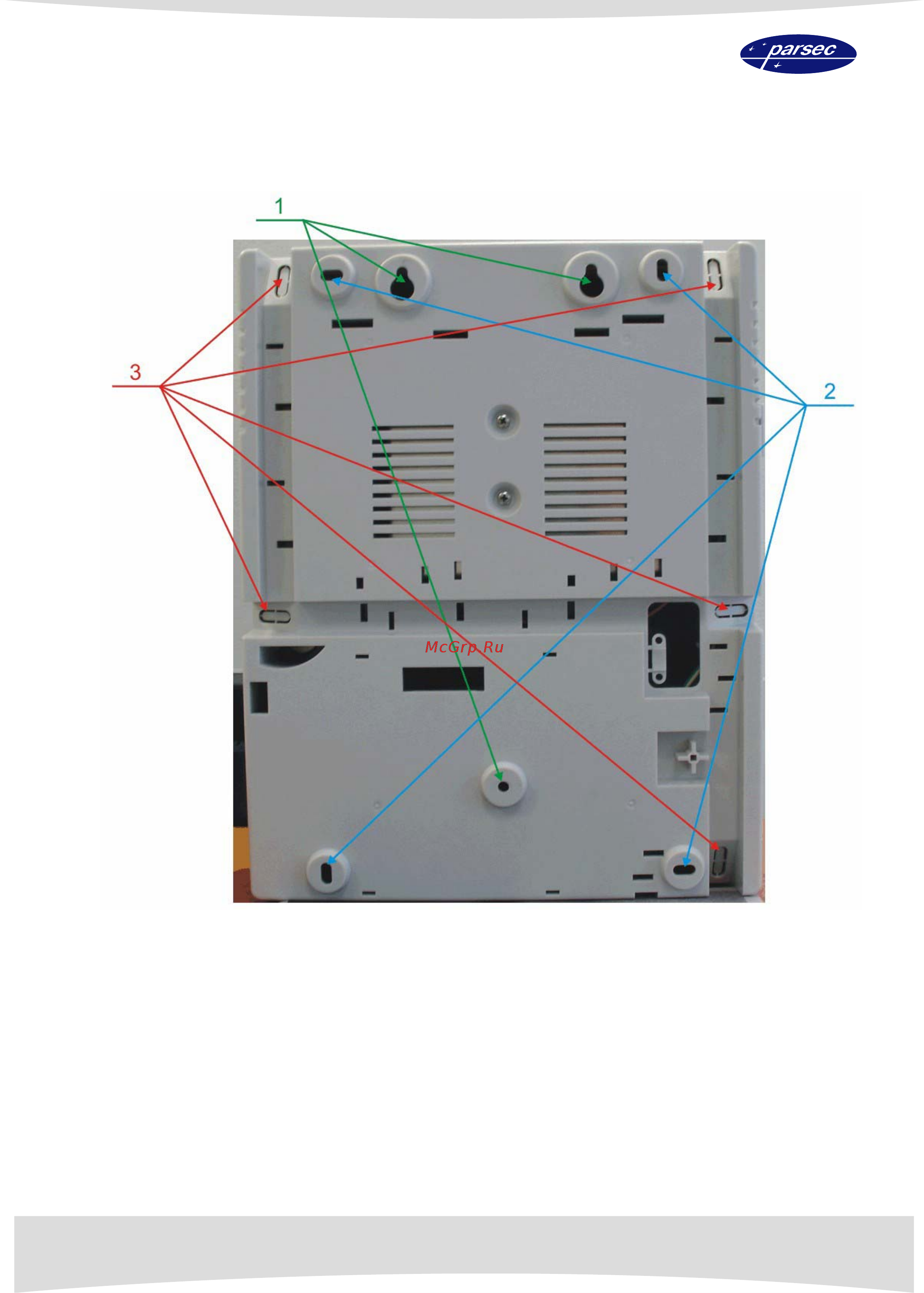

Корпус контроллера можно закрепить на стене, используя четыре самореза. На рисунке 2
отверстия, предназначенные для данного способа крепления, обозначены цифрой 2.
Данные отверстия позволяют выравнивать корпус контроллера в процессе монтажа.
Также на рисунке 2 под цифрой 3 указаны заглушки кабельных вводов. Заглушки следует
удалять, используя, например, простую отвертку. Данные отверстия предназначены для
ввода в корпус контроллера дополнительных кабелей.
Рисунок 2. Обратная сторона корпуса контроллера.
Особенности конструкции
Корпус контроллера, в том числе и петли, выполнен из пластика. В случае повреждения
петель, при небрежном обращении, следует жестко закрепить дверцу к корпусу. Для этого
на внутренней стороне дверцы корпуса контроллера предусмотрены четыре углубления
(см. рисунок 3). В данных углублениях следует просверлить отверстия диаметром не более
5 мм. Далее требуется закрыть дверцу контроллера и скрепить с корпусом контроллера
четырьмя саморезами. Для данной операции в корпусе контроллера предусмотрены
четыре отверстия в четырех углах корпуса (см. рисунок 3).
