Контроллеры NC-2000-IP
Версия 1.1 страница 12
На рисунках 8а и 8б приведены схемы подключения двух считывателей к контроллеру
NC-2000-IP. Приведенные на рисунках места подключения расположены по нижней
стороне платы контроллера.
Оба варианта равноценны, выбор зависит от особенностей установки с точки зрения
удобства монтажа и обслуживания.
Использование адресных считывателей позволяет уменьшить число проводов,
прокладываемых от контроллера к двери. Кроме того, циклический опрос считывателей
контроллером позволяет постоянно отслеживать их наличие и исправность без
использования дополнительных аппаратных средств.
Поскольку считыватели фактически подключаются к одним и тем же проводам,
необходимо правильно выставить адреса считывателей, в противном случае
контроллер не получит информацию о коде карты. Установка адреса производится
при подключении считывателя к контроллеру.

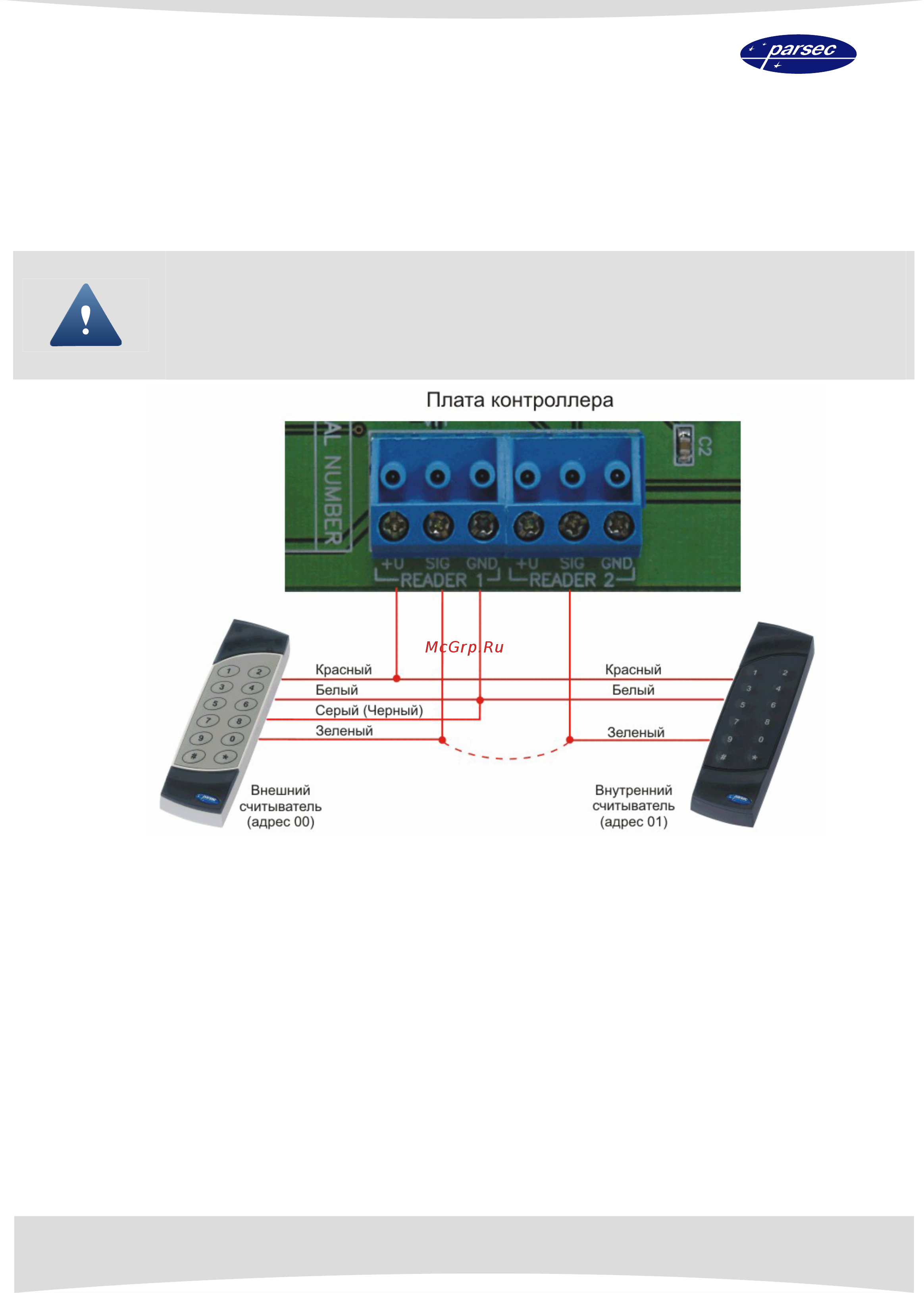

Рисунок 8а. Подключение считывателей серии NR-xxx к контроллерам NC-2000-IP.
