Рис. 2.4

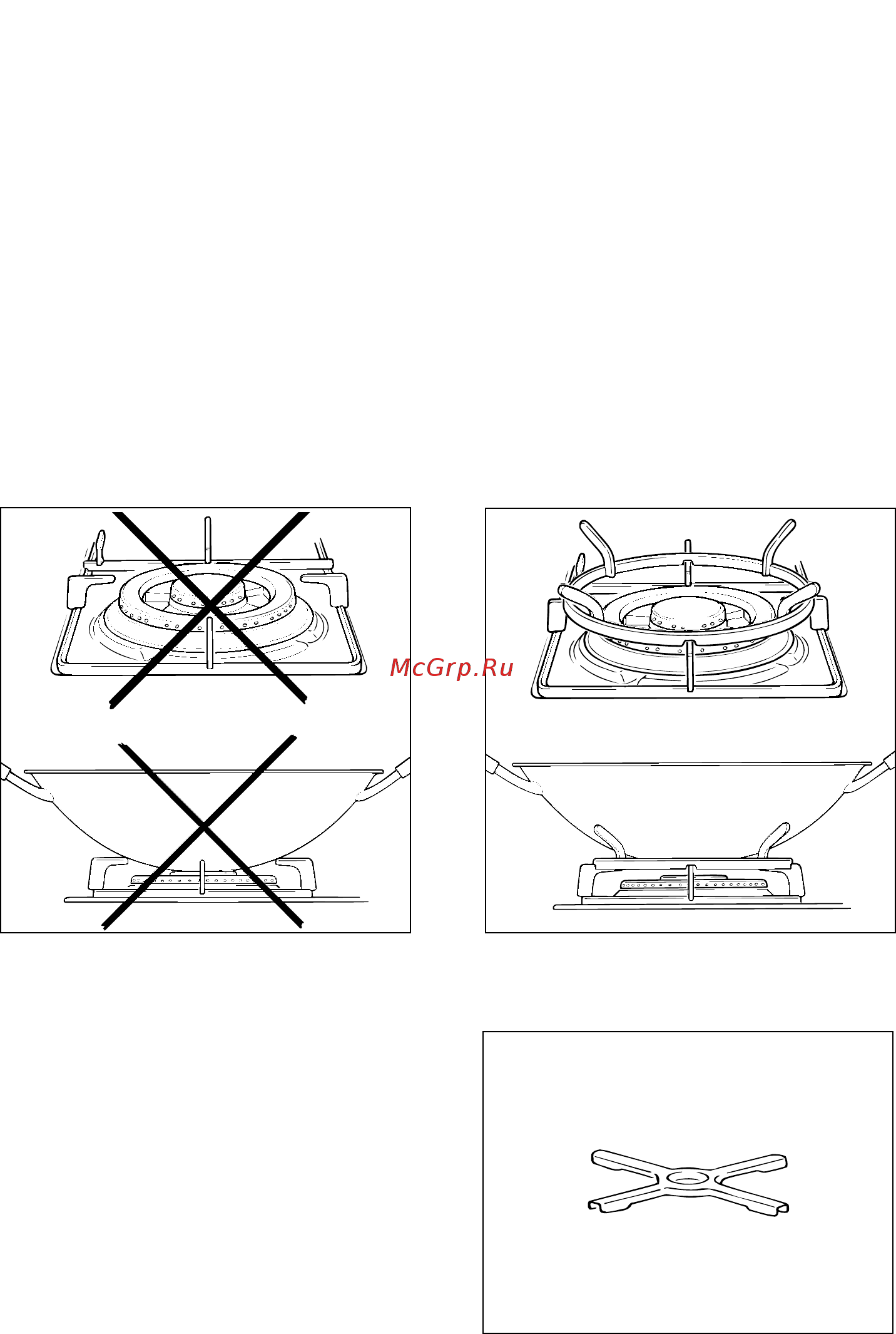

СПЕЦИАЛЬНАЯ РЕШЕТКА ПОД КОТЕЛОК С ВЫПУКЛЫМ ДНОМ
(поставляется на заказ) (Рис. 2.3а - 2.3б)
Эта решетка под котелок с выпуклым дном устанавливается в выемку под кастрюлю на самой
большой горелке.
Предупреждение:
✓ Использование котелков без специальной решетки может отрицательно сказаться на работе
горелки.
✓ Использование решетки при приготовлении в обычных кастрюлях с плоским дном
запрещено.
РЕШЕТКА ПОД НЕБОЛЬШУЮ
ПОСУДУ (поставляется на заказ)
(Рис. 2.4).
Для предотвращения переворачивания
небольшой посуды установите решетку на
вспомогательную горелку (самую маленькую
по размерам горелку).
ДА
