Delonghi AV 46 Pro Бежевый [31/36] Сечение подводящего кабеля типа ho5v2v2 f
![Delonghi AV 46 Pro Бежевый [31/36] Сечение подводящего кабеля типа ho5v2v2 f](/views2/1359001/page31/bg1f.png)
31
230 В
PE
N
L
1
(L )
2

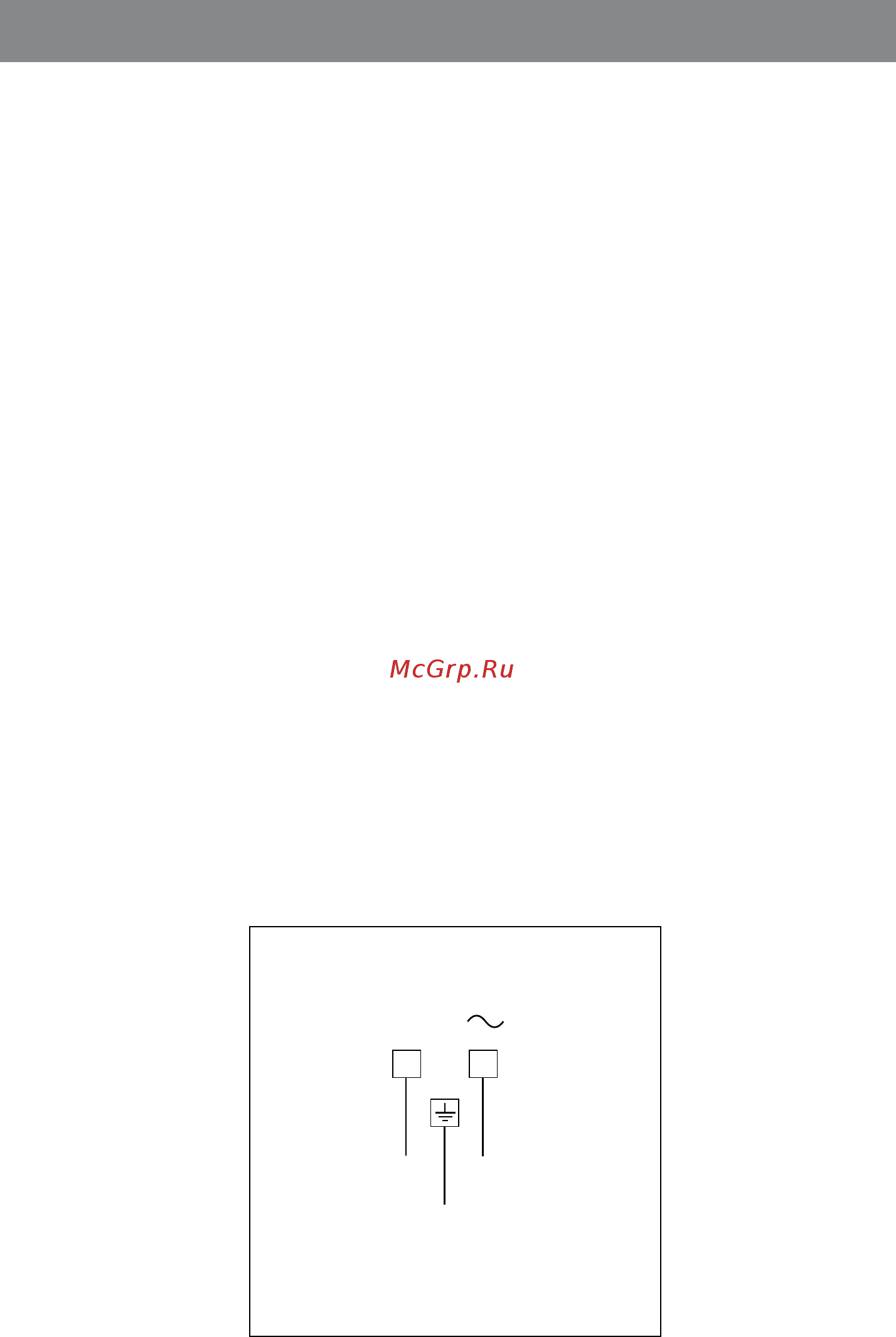

Рис. 6.1
Варочные Поверхности С Газовыми Конфорками И С Газовыми Конфорками/
электрическими Варочными Зонами
СЕЧЕНИЕ ПОДВОДЯЩЕГО КАБЕЛЯ - Типа HO5V2V2-F
✓ Варочные поверхности с 3 и 4 газовыми конфорками
230 В переменного тока 3х0,75 мм
2
(*) (**)
✓ Варочные поверхности с 3 газовыми конфорками и 1 электрической варочной поверхностью
230 В переменного тока, 50 Гц 3х1 мм
2
(*) (**)
✓ Для замены используется сетевой шнур, идентичный по типу оригинальному.
✓ Подсоединение электрического кабеля к коробке с контактами осуществляется согласно сле-
дующей схеме (Рис. 6.1).
(*) соединение с помощью штепсельного разъема
(**) соединение с помощью настенного короба
