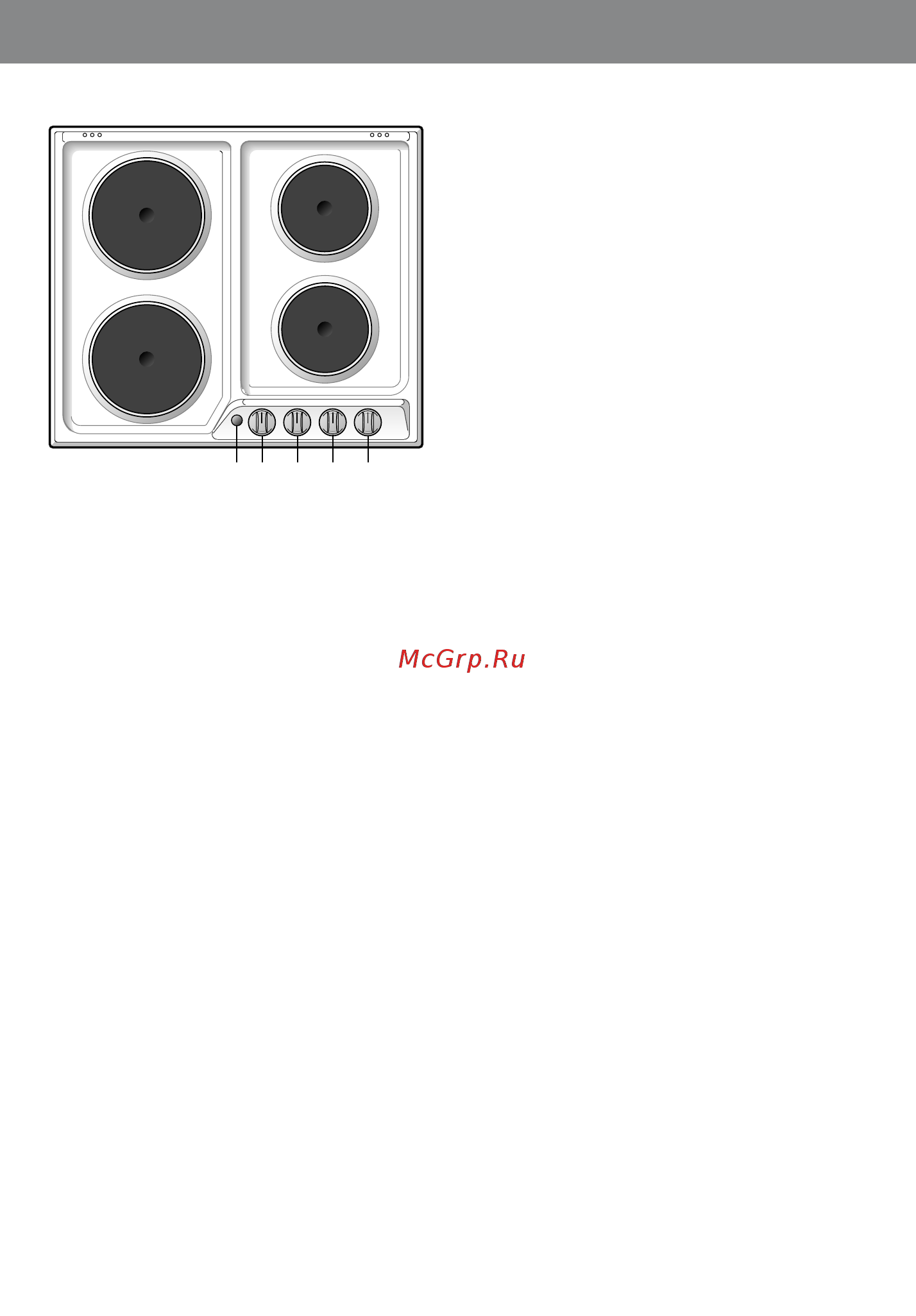

Варочная поверхность с 4 электрическими варочными зонами
Рис. 1.5
ПОЛОЖЕНИЕ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ЗОН (Рис. 1.5)
1. Передняя левая электрическая варочная зона, диаметр 180 мм
2. Задняя левая электрическая варочная зона, диаметр 180 мм
3. Задняя правая электрическая варочная зона, диаметр 145 мм
4. Передняя правая электрическая варочная зона, диаметр 145 мм
ТИПЫ ЭЛЕКТРИЧЕСКИХ ВАРОЧНЫХ ЗОН (Рис. 1.5)
✓ Обычная электрическая варочная зона, диаметр 145 мм, мощность 1000Вт
✓ Электрическая варочная зона, работающая в ускоренном режиме, диаметр 145 мм
(красная точка по центру), мощность 1500Вт
✓ Обычная электрическая варочная зона, диаметр 180 мм, мощность 1500Вт
✓ Электрическая варочная зона, работающая в ускоренном режиме, диаметр 180мм
(красная точка по центру), мощность 2000Вт
ОПИСАНИЕ СРЕДСТВ УПРАВЛЕНИЯ
(Рис. 1.5)
5. Регулятор передней левой электрической варочной зоны 1
6. Регулятор задней левой электрической варочной зоны 2
7. Регулятор задней правой электрической варочной зоны 3
8. Регулятор передней правой электрической варочной зоны 4
9. Индикатор электрических варочных зон
