21

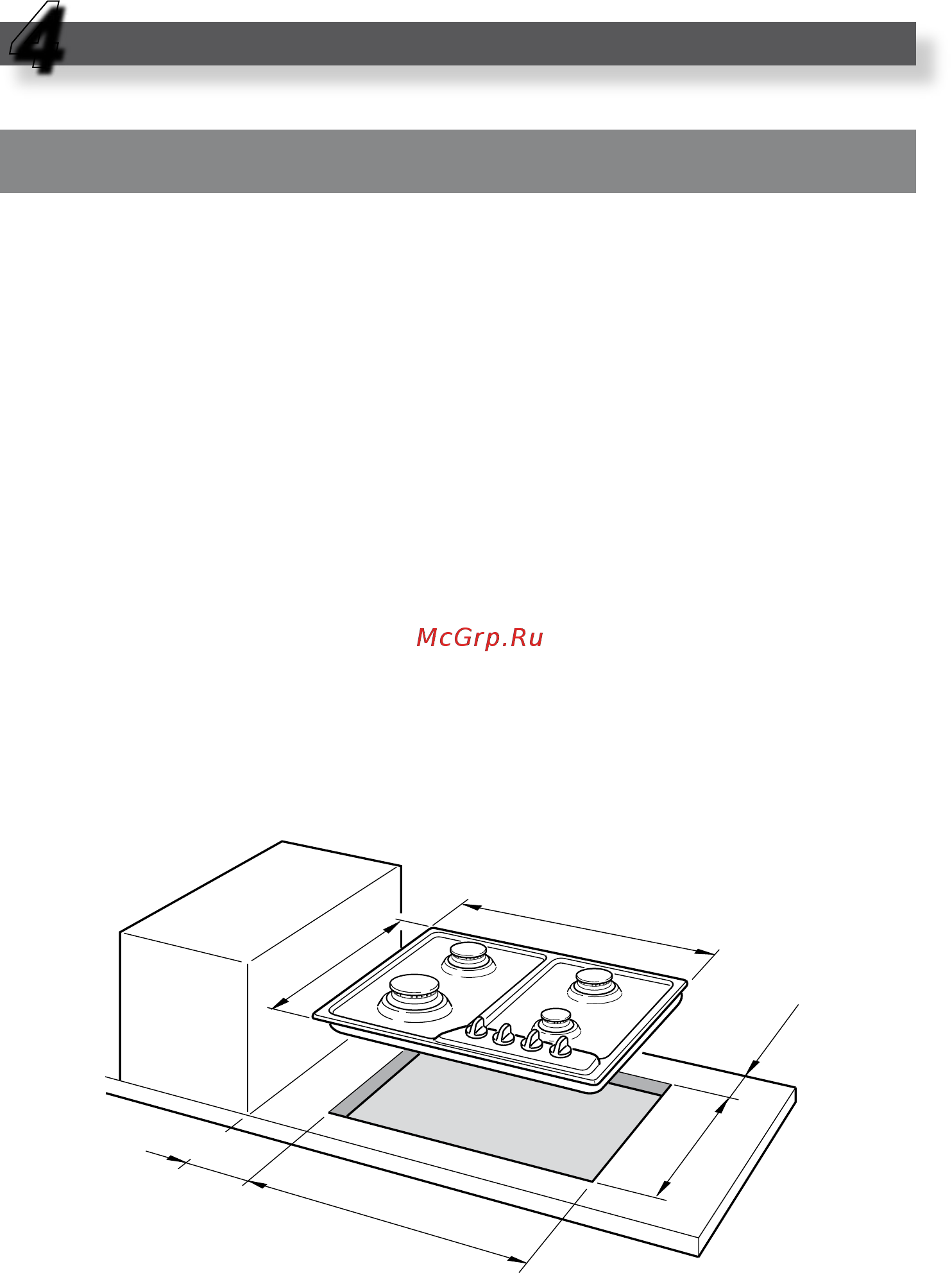

Для встройки варочной поверхности в кухонную мебель необходимо сделать отверстие, размеры
которого показаны на Рис. 4.1, учитывая следующие указания:
✓ Минимальный зазор между нижней частью варочной поверхности и верхней поверхностью
других устройств или внутренних полок должен составлять 30 мм;
✓ Расстояние от варочной поверхности до боковой стенки должно быть не менее 100 мм (Рис.
4.1);
✓ Расстояние между поверхностью и стенкой должно быть не менее 35 мм.
✓ Расстояние между варочной поверхностью и настенным шкафом или вытяжным колпаком,
установленным непосредственно над ней, должно быть не менее 650 мм (Рис. 4.2).
✓ Если варочная поверхность устанавливается не над встраиваемым духовым шкафом, между
дном варочной поверхности и расположенным ниже блоком мебели должен быть проложен
тепловой экран.
✓ При установке варочной поверхности над духовым шкафом, минимальное расстояние между
двумя устройствами должно быть 30 мм. Оба устройства должны иметь раздельные соеди-
нения с источником газа, отвечающие требованиям действующих норм.
Рис. 4.1
УСТАНОВКА
4
Варочные поверхности с 4 газовыми конфорками или с 3 газовыми конфорками и
1 электрической варочной поверхностью
470
500
550
580
35 мм
мин
100 мм
мин
