Delonghi AV 46 Pro Бежевый [7/36] Варочные зоны
![Delonghi AV 46 Pro Бежевый [7/36] Варочные зоны](/views2/1359001/page7/bg7.png)
7
2
87610
3
4
5
1

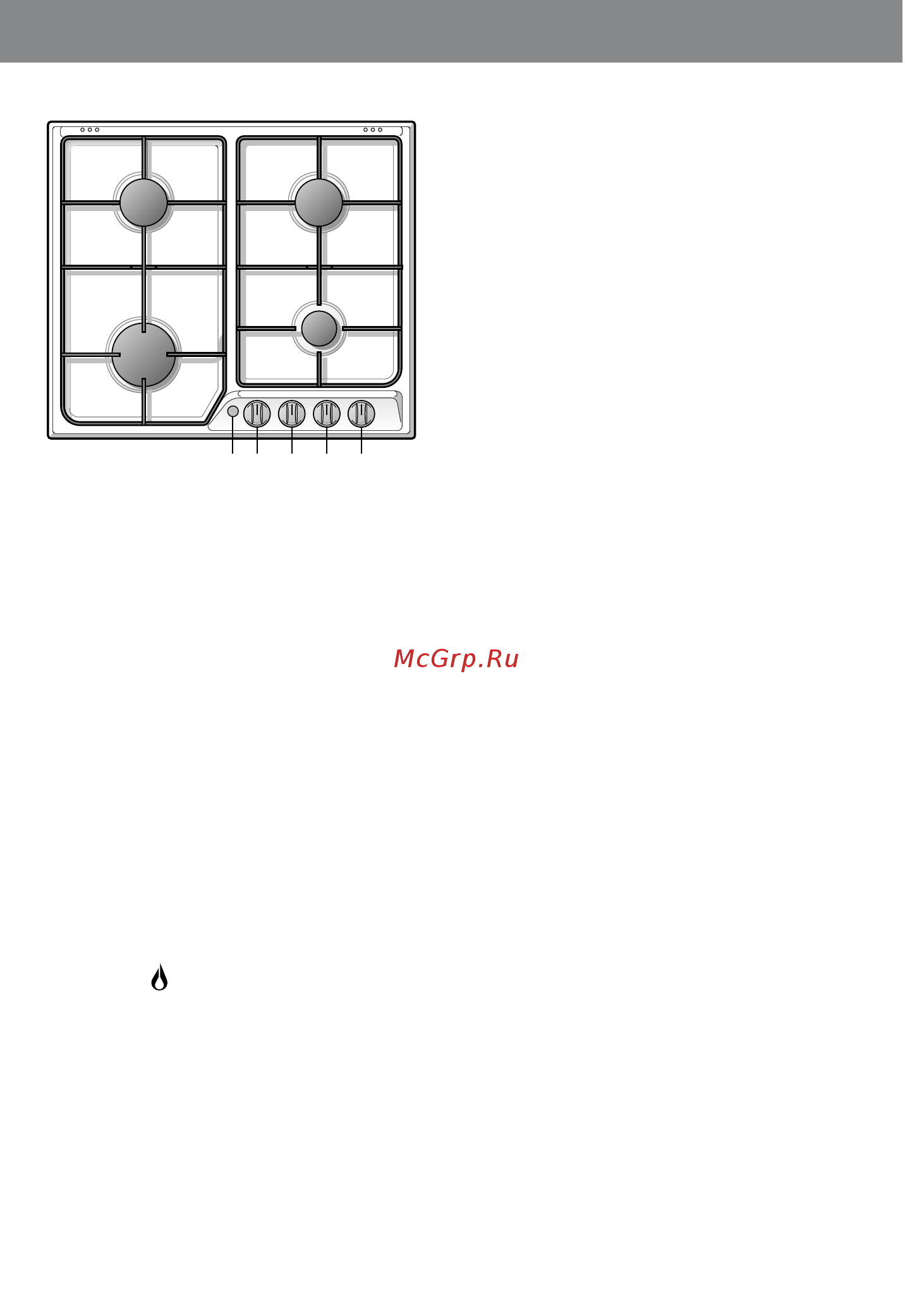

Рис. 1.3
Варочная поверхность с 4 газовыми конфорками
ВАРОЧНЫЕ ЗОНЫ (Рис. 1.3)
1. Вспомогательная горелка (А) – 1,00 кВт
2. Полубыстрая горелка (SR) – 1,75 кВт
3. Полубыстрая горелка (SR) – 1,75 кВт
4. Быстрая горелка (R) – 3, 00 кВт
ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ (Рис. 1.3)
5. Регулятор быстрой горелки 4 (R)
6. Регулятор левой полубыстрой горелки 2 (SR)
7. Регулятор правой полубыстрой горелки 3 (SR)
8. Регулятор вспомогательной горелки 1 (А)
10. Устройство электрического розжига. При отсутствии данного устройства
предусмотрено оснащение плиты следующим приспособлением:
- В регулятор встроен газовый запальник (обозначенный символом ★ после изображения
пламени - максимальный нагрев/ максимальная подача газа).
- Без газового запальника (возле регулятора нет символа ★).
Обратите внимание:
✓ В случае если варочная поверхность оснащена системой предохранительных клапанов
(на каждой горелке установлен Т-образный датчик, изображенный на Рис. 18, который не
следует путать с S-образным электродом газового запальника), подача газа перекрывается
при затухании пламени горелки.
Устройству присвоен класс 3.
