14
ЭЛЕКТРИЧЕСКИЕ ВАРОЧНЫЕ
ЗОНЫ
ОБЫЧНАЯ ВАРОЧНАЯ ЗОНА

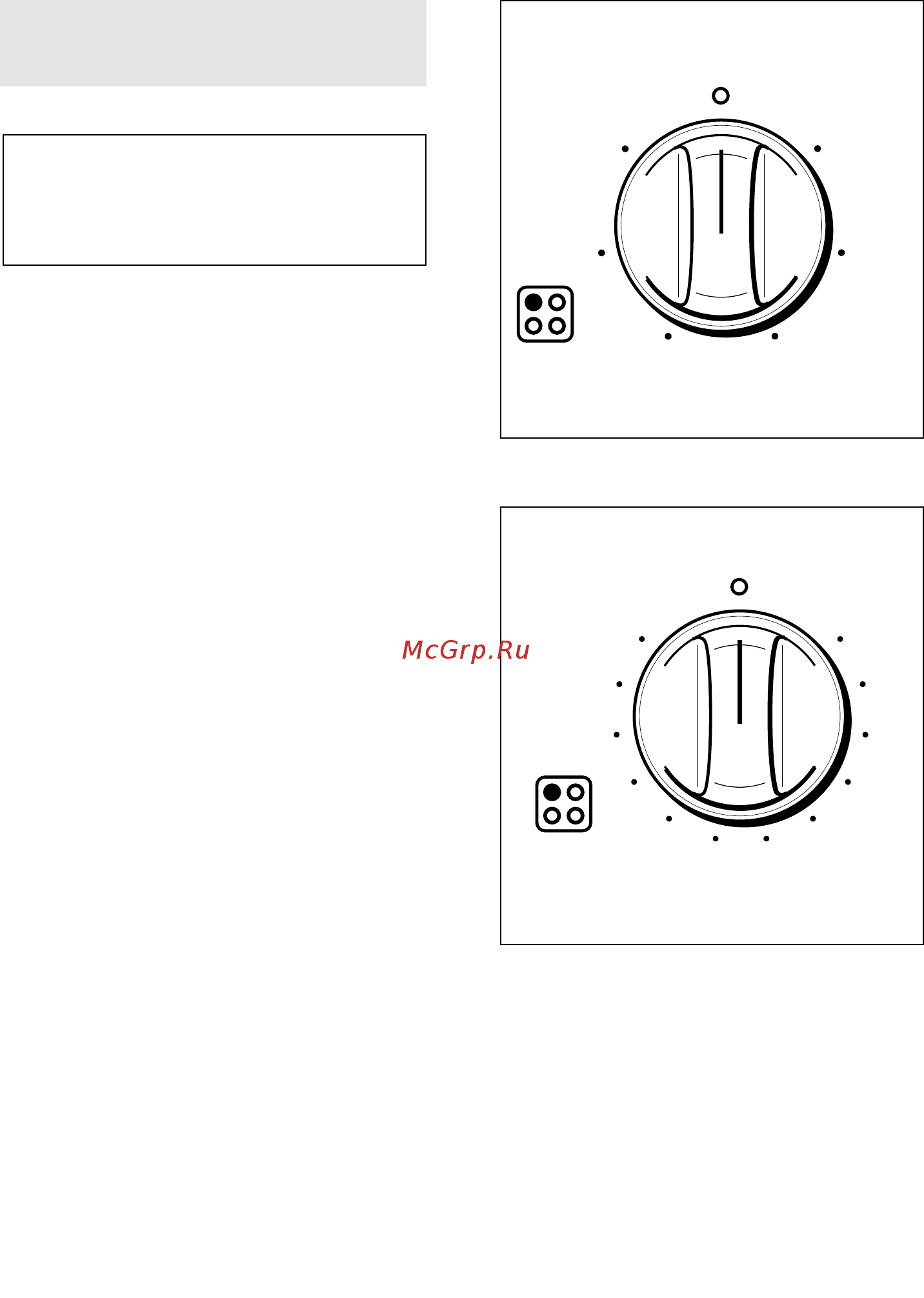

Для того чтобы включить электрическую
варочную зону, поверните регулятор (Рис.
2.6 или 2.7) до нужного положения. Числа
от 1 до 6 или от 1 до 12 соответствуют поло-
жениям раскрытия, при этом увеличению
температуры соответствует более высокое
число (Рис. 2.9).
ВАРОЧНАЯ ЗОНА,
РАБОТАЮЩАЯ В УСКОРЕННОМ
РЕЖИМЕ (красная точка)
Регулятор варочной зоны, работающей в
ускоренном режиме, действует точно также,
как и регулятор обычной варочной зоны, при
этом диапазон нагрева охватывает значения
от 6 до 12 (Рис. 2.6 или 2.7).
Благодаря своим эксплуатационным харак-
теристикам данная варочная зона, также
оснащенная регулятором температуры,
обеспечивает:
✓ быстрый набор нужной температуры при-
готовления;
✓ 100%-ную полезную отдачу тепла за счет
применения кастрюль с плоским дном;
✓ регулирование отдачи тепла при исполь-
зовании кастрюль несоответствующего
типа.
Готовить продукты непосредствен-
но на электрических варочных зонах
запрещено! Всегда пользуйтесь каст-
рюлями или специальной посудой.
1
2
3
6
5
4
Рис. 2.6
1
2
4
3
5
6
7
8
9
10
11
12
Рис. 2.7
