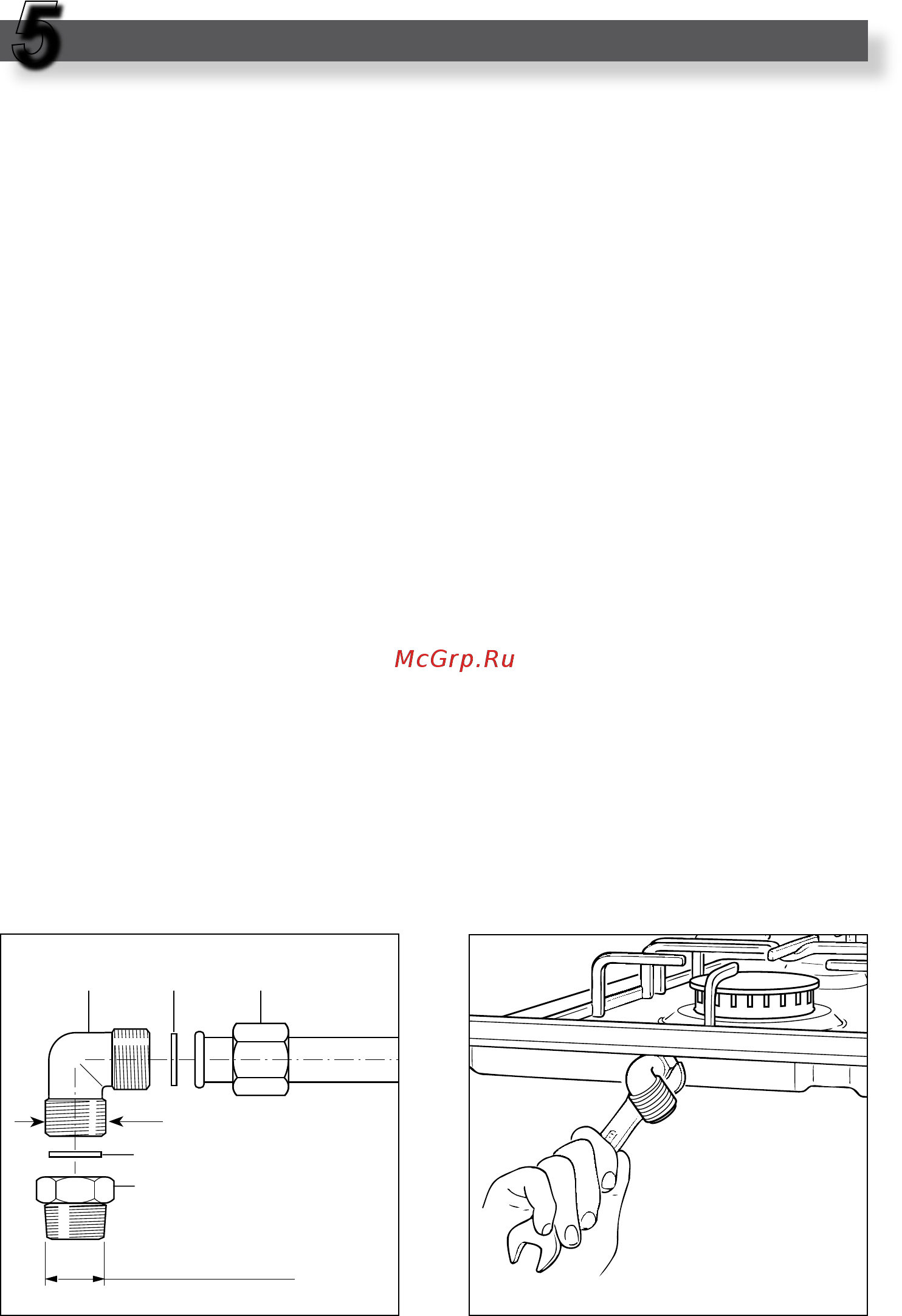

Рис. 5.2
ГАЗОВЫЕ СОЕДИНЕНИЯ
5
ТИПЫ ГАЗА
В зависимости от характеристик среди всех
видов газа, которые могут быть использова-
ны для работы плиты, можно выделить два
основных типа:
✓ Бутан/пропан (в баллонах) G30/G31
✓ Природный газ G20
Варочная поверхность спроектирована в
заводских условиях с учетом работы на
газу, тип которого указан на табличке с
эксплутационными характеристиками и в
руководстве пользователя.
Рис. 5.1
B
½ дюйма
коническое соединение
Соединение с газораспредели-
тельной сетью:
Cat: II 2H 3+
Соединительный узел должен включать (Рис.
5.1):
✓ 1 гайку «А»
✓ 1 гибкий патрубок «В»
✓ прокладки «Е»
✓ 1 конический патрубок «Ж» -ТОЛЬКО ДЛЯ
ВЕЛИКОБРИТАНИИ.
Подключение газа должен осуществлять
только квалифицированный специалист с
соблюдением всех местных действующих
норм.
Для сохранения толщины в 3 см на варочной
поверхности предусмотрен канал, по кото-
рому должна проходить соединительная
трубка.
Вы можете повернуть газовый шланг в нуж-
ном Вам направлении, ослабив для этого
соответствующее шланговое соединение
(шланг «В» и гайку «А») (Рис. 5.2).
Установка в горизонтальном или вертикаль-
ном положении запрещена.
EB A
½ дюйма цилиндрическое
газовое соединение
Ж – только для Соединенного
Королевства
