Delonghi AV 46 Pro Бежевый [8/36] Варочные зоны
![Delonghi AV 46 Pro Бежевый [8/36] Варочные зоны](/views2/1359001/page8/bg8.png)
8
4
8765
2
1
3
10 9

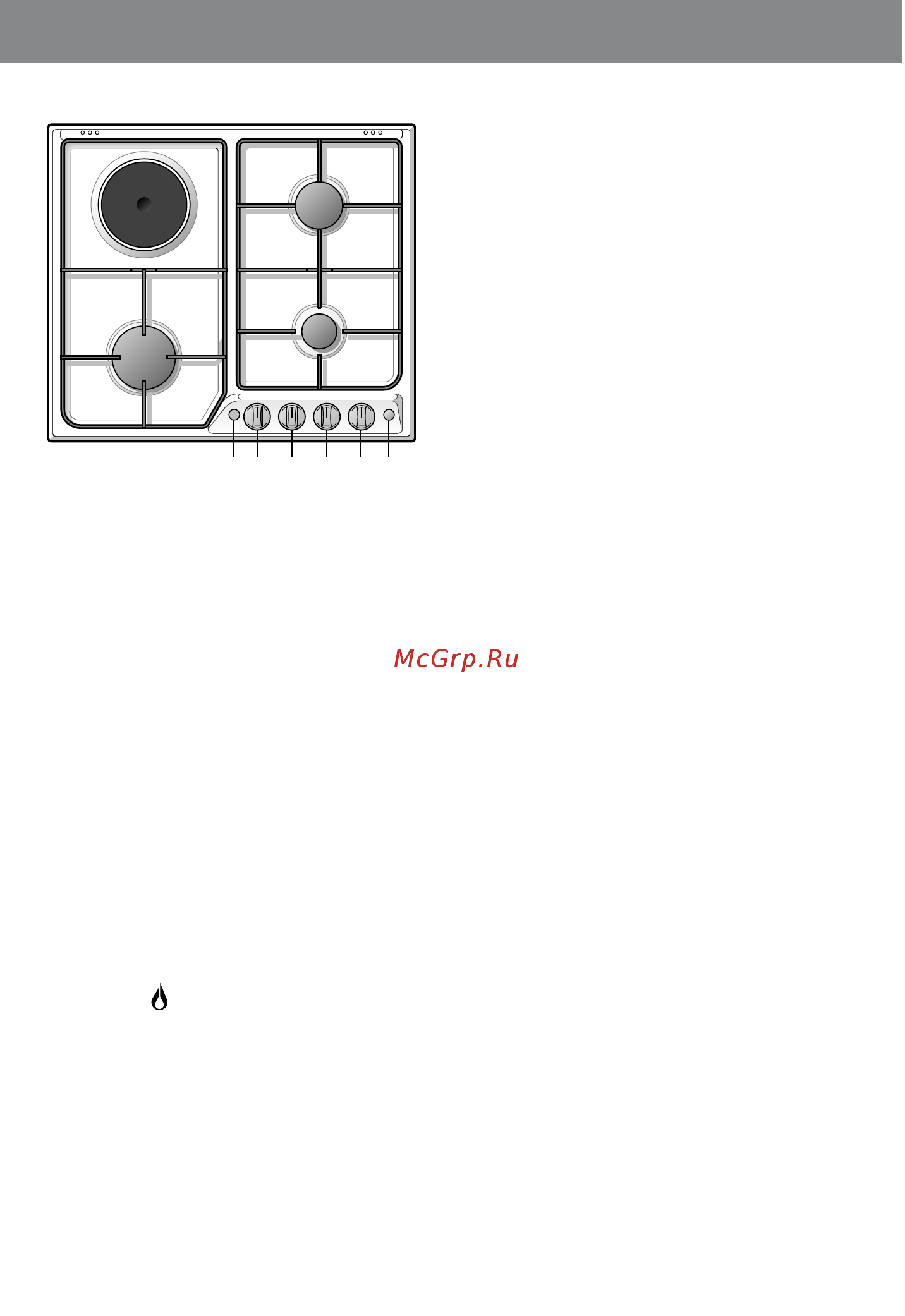

Варочная поверхность с 3 газовыми конфорками
и 1 электрической варочной зоной
ВАРОЧНЫЕ ЗОНЫ (Рис. 1.4)
1. Вспомогательная горелка (А) – 1,00 кВт
2. Полубыстрая горелка (SR) – 1,75 кВт
3. Быстрая горелка (R) – 3, 00 кВт
4. Электрическая варочная зона, диаметр 145 мм, мощность обычной зоны - 1000 Вт, зоны,
работающей в ускоренном режиме – 1500 Вт.
ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ (Рис. 1.4)
5. Регулятор задней левой электрической варочной зоны 4
6. Регулятор быстрой горелки 3 (R)
7. Регулятор правой полубыстрой горелки 3 (SR)
8. Регулятор вспомогательной горелки 1 (А)
9. Индикатор электрических варочных зон
10. Устройство электрического розжига. При отсутствии данного устройства
предусмотрено оснащение плиты следующим приспособлением:
- В регулятор встроен газовый запальник (обозначенный символом ★ после изображения
пламени - максимальный нагрев/ максимальная подача газа).
- Без газового запальника (возле регулятора нет символа ★).
Обратите внимание:
✓ В случае если варочная поверхность оснащена системой предохранительных клапанов
(на каждой горелке установлен Т-образный датчик, изображенный на Рис. 15, который не
следует путать с S-образным электродом газового запальника), подача газа перекрывается
при затухании пламени горелки.
Рис. 1.4
Настоящее устройство имеет защиту
от перегрева прилегающих повер-
хностей класса “Y”. Минимальное
расстояние между варочной повер-
хностью и боковой стенкой, которая
выше чем сама поверхность, должно
быть 100 мм.
