Hitachi DV18DBELRW [19/84] Deutsch

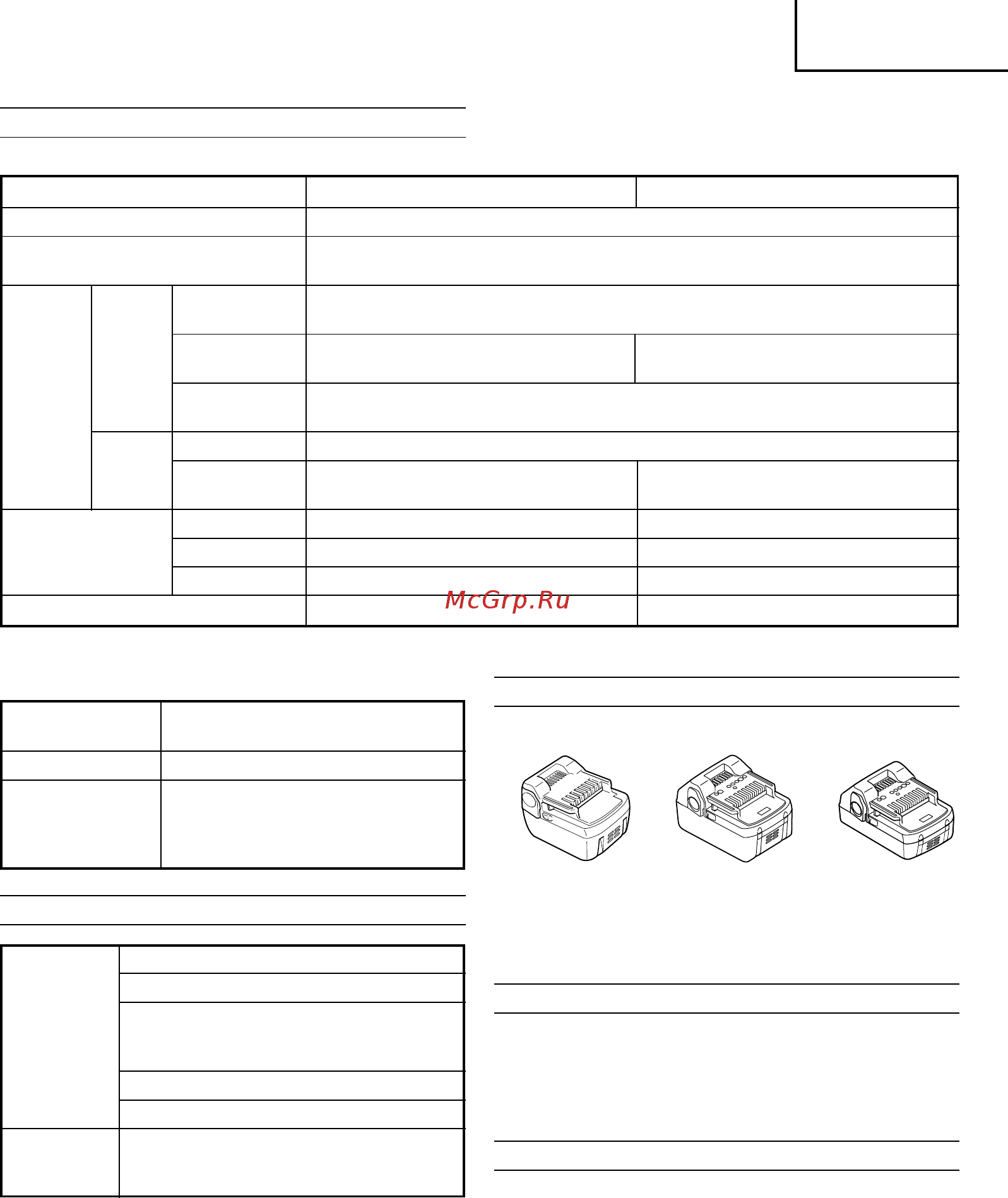

![Hitachi DV18DBELRW [19/84] Deutsch](/views2/1366154/page19/bg13.png)
19
Deutsch
TECHNISCHE DATEN
ELEKTRO-WERKZEUG
STANDARDZUBEHÖR
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
Das mitgelieferte Ladegerät und der Akku sind je nach
Spezifikation des Sets verschieden.
* Gewicht: Gemäß EPTA-Verfahren 01/2003
Modell DV14DBEL DV18DBEL
Leerlaufdrehzahl (Niedrig / Schnell) 0 – 400 / 0 – 1500 min
–1
Leerlauf-Schlaggeschwindigkeit
0 – 5600 / 0 – 21000 min
–1
(Niedrig / Schnell)
Ziegel
(Tiefe 30 mm)
13 mm
Holz
Bohren
(Dicke 18 mm)
36 mm 38 mm
Kapazität
Metall Stahl: 13 mm,
(Dicke 1,6 mm) Aluminum: 13 mm
Ein-
Maschinenschraube
6 mm
schrauben
Holzschraube
6,8 mm (Durchmesser) × 50 mm (Länge) 8 mm (Durchmesser) × 75 mm (Länge)
(Bei vorgebohrtem Loch.) (Bei vorgebohrtem Loch.)
Wiederaufladbare
2LLRK
BSL1440: Li-ion 14,4 V (4,0 Ah 8 Zellen) BSL1840: Li-ion 18 V (4,0 Ah 10 Zellen)
2LSRK
BSL1430: Li-ion 14,4 V (3,0 Ah 8 Zellen) BSL1830: Li-ion 18 V (3,0 Ah 10 Zellen)
Batterie
2LBGK ––––
BSL1820: Li-ion 18 V (2,0 Ah 5 Zellen)
Gewicht* 1,8 kg (Mit BSL1440 angebracht) 1,9 kg (Mit BSL1840 angebracht)
SONDERZUBEHÖR (separat zu beziehen)
䡬 Batterie
(BSL1430) (BSL1830) (BSL1820)
(BSL1440) (BSL1840)
Das Sonderzubehör kann ohne vorherige Bekanntmachung
jederzeit geändert werden
VERWENDUNG
䡬 Bohren von Ziegeln, Zementblöcken usw.
䡬 Einschrauben und Entfernung von Maschinenschrauben,
Holzschrauben, Schneidschrauben, etc.
䡬 Bohren von verschiedenen Metallen
䡬 Bohren von verschiedenen Hölzern
HERAUSNEHMEN/EINSETZEN DER BATTERIE
1. Herausnehmen der Batterie
Den Handgriff festhalten und die
Batterieverriegelungen (2 Stück) drücken, um die
Batterie herauszunehmen (siehe Abb. 1 und 2).
ACHTUNG
Die Kontakte des Batterie niemals kurzschließen.
2. Einsetzen des Batterie
Den Batterie unter Beachtung der richtigen Richtung
in das Gerät einsetzen (siehe Abb. 2).
LADEGERÄT
Modell
UC18YRSL, UC18YFSL,
UC18YGSL, UC18YML2
Ladespannung 14,4 V – 18 V
UC18YRSL: 0,6 kg
Gewicht
UC18YFSL: 0,5 kg
UC18YGSL: 0,4 kg
UC18YML2: 0,7 kg
1 Plusschrauber (Nr. 2) ....................... 1
2 Ladegerät ......................................... 1
3 Batterie ............................................. 2
DV14DBEL
[DV14DBEL] BSL1440 oder BSL1430
DV18DBEL
[DV18DBEL] BSL1840 oder BSL1830 oder BSL1820
4 Plastikgehäuse ................................. 1
5 Batterieabdeckung ........................... 1
DV14DBEL (NN)
Ladegerät, Batterie, Plastikgehäuse und
DV18DBEL (NN)
Batterieabdeckung sind im Lieferumfang
nicht enthalten.
02Ger_DV14DBEL_WE.p65 6/12/13, 14:5619
