77

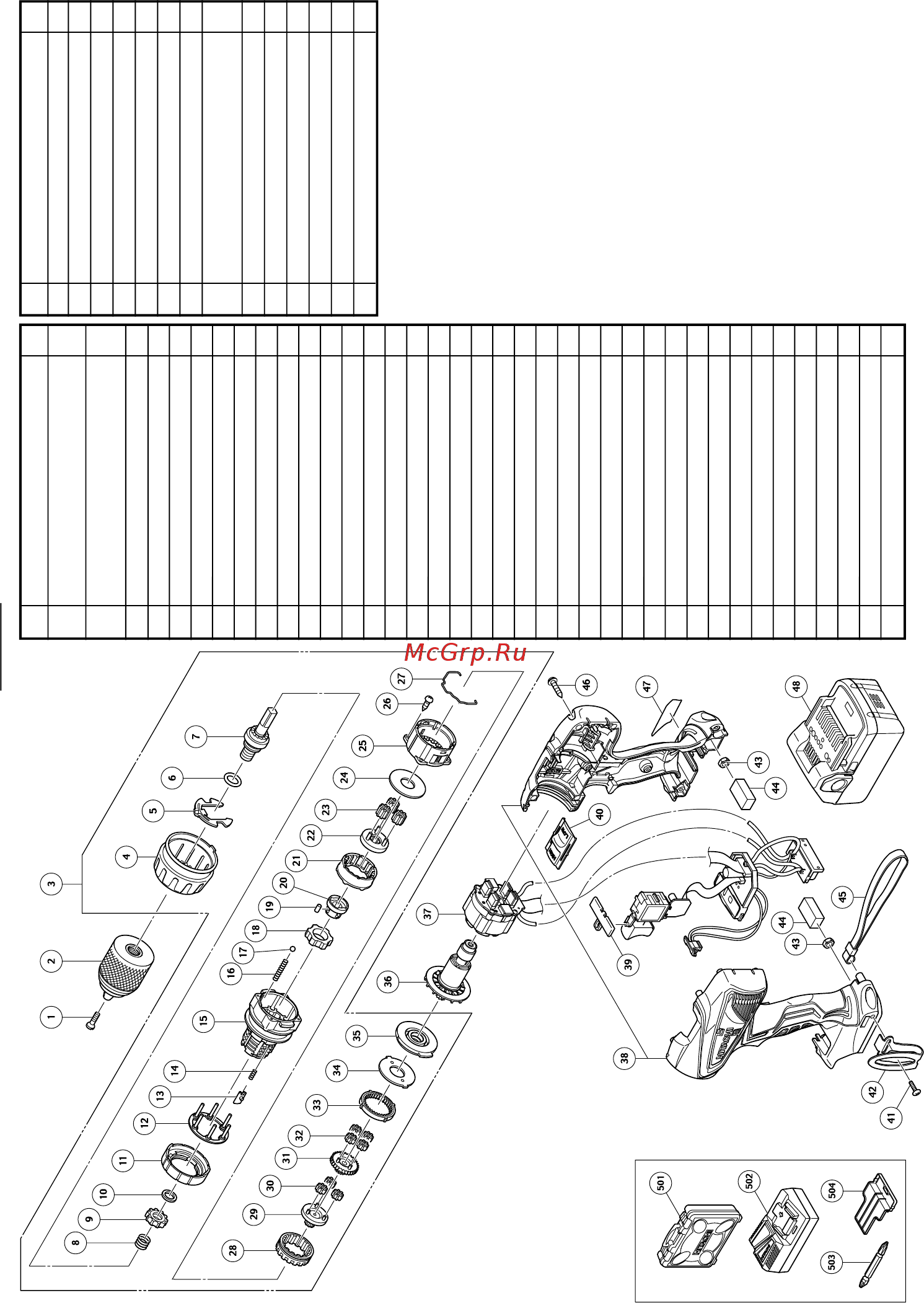

DV18DBEL
Item
Part Name
Q’TY
No.
1
SPECIAL SCREW
(LEFT HAND) M6
1
2
DRILL CHUCK 13VLRT-N
(W/O CHUCK WRENCH)
1
3 GEAR BOX ASS'Y (INCLUD.4-35) 1
4 CLUTCH DIAL 1
5 CLICK SPRING 1
6O-RING 1
7 SPINDLE 1
8 SPRING (C) 1
9 RATCHET (B) 1
10 WASHER (A) 1
11 NUT 1
12 WASHER SET 1
13 SLIP BLOCK 2
14 STOPPER SPRING 2
15 FRONT CASE 1
16 SPRING (A) 4
17 STEEL BALL D5 4
18 LOCK RING 1
19 NEEDLE ROLLER SET 4
20 SLEEVE 1
21 RING GEAR 1
22 CARRIER 1
23 PLANET GEAR (C) SET 3
24 WASHER (A) 1
25 REAR CASE 1
26 SCREW SET D3×12 4
27 SHIFT ARM 1
28 SLIDE RING GEAR 1
29 PINION (C) 1
30 PLANET GEAR (A) SET 3
31 PINION (B) 1
32 PLANET GEAR (A) SET 4
33 FIRST RING GEAR 1
34 WASHER (B) 1
35 MOTOR SPACER 1
36 ROTOR PINION 1
37 WIRING 1
38 HOUSING (A).(B) SET 1
Item
Part Name
Q’TY
No.
39 PUSHING BUTTON (B) 1
40 SHIFT KNOB 1
41 TRUSS HD. SCREW M4 1
42 HOOK 1
43 LOCK NUT M4 2
44 PACKING 2
45 STRAP (BLACK) 1
46
TAPPING SCREW
(W/FLANGE) D3×16
10
47 NAME PLATE 1
48 BATTERY (INCLUD.504) 2
501 CASE 1
502 CHARGER 1
503 PLUS DRIVER BIT NO.2 65L 1
504 BATTERY COVER 1
