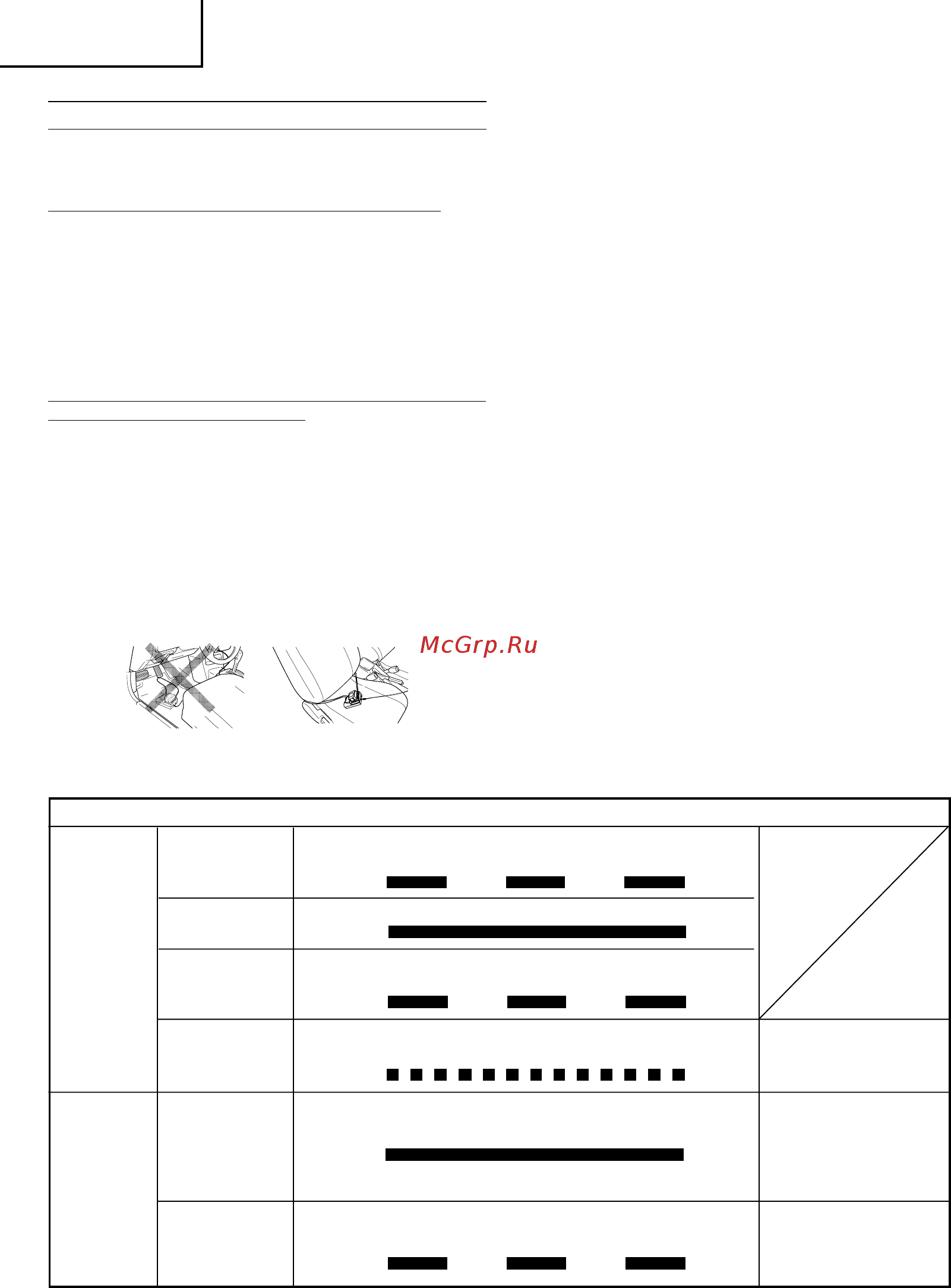

![Hitachi DV18DBELRW [20/84] Deutsch](/views2/1366154/page20/bg14.png)
20
Deutsch
LADEN
Vor Gebrauch des Akku-Werkzeugs, die Akkumulator
wie folgt laden.
1. Schließen Sie die Stromquelle an
Beim Aufladen des Akkus über eine AC-Steckdose
䡬 Den Netzstecker des Ladegerätes in eine Steckdose
einstecken.
Beim Anschluss des Ladegeräts an eine Netzsteckdose
blinkt die Kontrolllampe rot auf (in
Sekundenabständen).
ACHTUNG
Ein beschädigtes elektrisches Kabel darf nicht
weiter verwendet werden. Lassen Sie das Kabel
unverzüglich reparieren.
Beim Aufladen des Akkus über einen 12 VDC-
Zigarettenanzünder (UC18YML2)
䡬 Befestigen Sie das Ladegerät sicher im Auto.
Verwenden Sie zum Befestigen des Ladegeräts das
mitgelieferte Band und achten Sie darauf, dass sich
das Gerät nicht unbeabsichtigt bewegen kann. (siehe
Abb. 14)
ACHTUNG
Do Legen Sie das Ladegerät oder die Batterie
nicht unter den Fahrersitz. Stellen Sie sicher, dass
das Ladegerät gut befestigt ist, damit es sich nicht
unbeabsichtigt bewegen kann. Dies kann
ansonsten zu Unfällen führen.
Abb. 14
䡬 Stecken Sie die Anschlussbuchse des
Zigarettenanzünders in den entsprechende
Anschluss.
Sollte der Anschluss nicht fest sein und sich aus dem
Anschluss des Zigarettenanzünders lösen, reparieren
Sie den Anschluss. In diesem Fall ist es möglich,
dass der Anschluss kaputt ist. Wenden Sie sich daher
umgehend an den nächsten Autohändler. Wird der
Anschluss weiterhin verwendet, kann dies zu einer
Überhitzung und zu einem Unfall führen.
2. Eine Batterie in das Ladegerät einlegen.
Setzen Sie den Akkumulator so in das Ladegerät ein,
dass die Linie sichtbar ist, wie in Abb. 3, 4. gezeigt.
Beim UC18YFSL werden keine Linien angezeigt.
Achten Sie darauf, dass der Akku fest eingesetzt ist.
3. Anzeigelämpchen
Beim Einlegen einer Batterie in das Ladegerät beginnt
der Ladevorgang und die Kontrollampe leuchtet
kontinuierlich rot.
Wenn die Batterie voll aufgeladen ist, blinkt das
Kontrollampe in Rot. (In Sekundenabständen) (Siehe
Tafel 1)
(1) Anzeigelämpchen
Das Kontrollampe leuchtet auf, wie in Tafel 1 gezeigt,
entsprechend dem Zustand des verwendeten
Ladegeräts für die Akkubatterie.
HINWEIS: Beim Bereitschaftmodus zur Akkukühlung kühlt der UC18YML2 / UC18YRSL den überhitzten Akku durch
den Lüfter.
(Der Lüfter funktioniert jedoch nicht, wenn der Akku über einen 12 VDC-Zigarettenanzünder aufgeladen wird.)
<UC18YRSL / UC18YML2>
Tafel 1
Anzeigen der Kontrollampe
Leuchtet für 0,5 Sekunden. Erlischt für 0,5
Sekunden. (Aus für 0,5 Sekunden
)
Leuchtet kontinuierlich
Leuchtet für 0,5 Sekunden. Erlischt für 0,5
Sekunden. (Aus für 0,5 Sekunden
)
Leuchtet für 0,1 Sekunden. Erlischt für 0,1
Sekunden. (Aus für 0,1 Sekunden)
Leuchtet kontinuierlich
Leuchtet für 0,5 Sekunden. Erlischt für 0,5
Sekunden. (Aus für 0,5 Sekunden
)
Vor dem Laden
Beim Laden
Laden
durchgeführt
Laden
unmöglich
Blinkt
Leuchtet
Blinkt
Flackert
Leuchtet
Betriebsstörung in der
Batterie oder im
Ladegerät
Akku überhitzt. Laden
nicht möglich
(Ladevorgang wird
nach Abkühlen des
Akkus gestartet).
Fehlfunktion der
Fahrzeugbatterie
Die
Bereitschafts-
anzeige
leuchtet oder
blinkt rot.
Die
Bereitschafts-
anzeige
leuchtet oder
blinkt grün.
Wegen
Überhitzung
angehalten
Blinkt
Aufladen über einen
Zigarettenanzünder
nicht möglich
(UC18YML2)
02Ger_DV14DBEL_WE.p65 6/12/13, 14:5620
