12
8.7 Опускание насоса
Перед погружением насоса рекомендуется для обеспечения
его беспрепятственного прохождения проверить отверстие с
помощью калибра�
При опускании насоса в скважину или извлечении из
скважины необходимо удерживать его за напорный
трубопровод (стояк)�
Опускайте насос в скважину осторожно, чтобы не повредить
кабель электродвигателя и водонепроницаемый погружной
кабель�
Внимание
Запрещается опускать или поднимать
насос за питающий кабель.
8.8 Монтажная глубина
Динамический уровень воды всегда должен находиться выше
рабочего уровня насоса� См� раздел 8.2 Установка на месте
эксплуатации и рис� 28�
Минимальное давление получают из характеристики кривой
NPSH насоса� Запас надежности должен составлять не
менее 1 метра�
Для обеспечения оптимального охлаждения
электродвигателя, насос необходимо устанавливать выше
фильтра колодца� См� раздел 15.2 Температура
перекачиваемой жидкости/охлаждающей жидкости�
После монтажа насоса на необходимую глубину, нужно
выполнить герметизацию горловины скважины�
Ослабьте/разгрузите страховочный трос и закрепите его на
оголовке скважины с помощью фиксаторов�
Указание
При монтаже насосов с трубами из
полимерных материалов перед принятием
решения в отношении монтажной глубины
насоса необходимо учитывать растяжение
труб под нагрузкой.
9. Подключение электрооборудования
Предупреждение
Убедитесь в том, что во время монтажа
электрооборудования не может произойти
случайное включение электропитания.
Предупреждение
Подключение электрооборудования должно
выполняться только специалистом-
электриком в соответствии ПУЭ и с
местными нормами и правилами.
Напряжение питания, максимально допустимый ток и cos φ
указаны на дополнительной табличке с техническими
данными, которая должна быть закреплена в шкафу
управления, расположенного рядом с местом монтажа�
Требуемый диапазон отклонений от напряжения сети для
электродвигателей MS и MMS производства Grundfos,
измеренного на клеммах этих электродвигателей при
непрерывной эксплуатации, находится в пределах от –10%
до +6% от значения номинального напряжения (включая
допуски в напряжении сети и потери в кабелях)�
Должна быть предусмотрена защита от асимметрии
(перекоса фаз) напряжения� См� раздел 9.8 Проверка
электродвигателя и кабеля, пункт 2�
Предупреждение
Насос должен быть заземлён.
Насос должен быть подключён к внешнему
выключателю, минимальный зазор между
контактами: 3 мм на всех полюсах.
Если электродвигатели MS со встроенным датчиком
температуры (Tempcon) установлены не вместе с блоком MP
204 или аналогичной защитой электродвигателя Grundfos, их
следует подключить к конденсатору 0,47 мкФ, одобренному
для работы сразу с двумя фазами�
Конденсатор должен быть подсоединён к обеим фазам, к
которым подключён датчик температуры� См� рис� 18�
Русский (RU)
11
7.5 Трубное соединение
При возникновении проблем с шумом рекомендуется
использование труб из полимерных материалов.
В этом случае насос должен крепиться с помощью
специального страховочного троса.
Если насос соединяется с трубами из полимерных
материалов, то должна применяться обжимная трубная
муфта.
8. Электрические подключения
Напряжение питания, максимально допустимый ток и cos φ
указаны на фирменной табличке, которая должна быть
закреплена рядом с постом управления.
Требуемый диапазон отклонений от напряжения сети для
электродвигателей MS и MMS производства Grundfos,
измеренного на клеммах этих электродвигателей при
непрерывной эксплуатации, находится в пределах от –10% до
+6% от значения номинального напряжения (включая допуски
в напряжении сети и потери в кабелях).
Сетевое питание должно быть симметрично по напряжению,
т.е. между отдельными фазами должна быть одинаковая
разность напряжений. См. раздел 13. Проверка
электродвигателя и кабеля, пункт 2.
Если электродвигатели MS со встроенным датчиком
температуры (Tempcon) установлены не вместе с MP 204 или
аналогичной защитой электродвигателя Grundfos, их следует
подключить к конденсатору 0,47 мкФ, одобренному для
работы сразу с двумя фазами (ГОСТ Р МЭК 384-14).
Конденсатор должен быть подсоединён к двум фазам, к
которым подключён датчик температуры. См. рис. 9.
Рис. 9 Подсоединение конденсатора
Электродвигатели предназначены как для прямого пуска, так
и для пуска по схеме “звезда - треугольник”. Пусковой ток в 4 -
6 раз превышает номинальное значение тока
электродвигателя.
Время разгона насоса составляет примерно 0,1 секунды
.
Поэтому электроснабжающие предприятия, как правило,
разрешают прямое подключение электродвигателя при пуске.
Указание
Применение труб из полимерных
материалов допускается только для
насосов диаметром 4 дюйма.
Предупреждение
Необходимо убедиться в том, что трубы из
полимерных материалов могут выдержать
фактическую температуру рабочей
жидкости и давление в насосе.
Предупреждение
Убедитесь в том, что во время монтажа
электрооборудования не может произойти
случайное включение электропитания.
Предупреждение
Подключение электрооборудования должно
выполняться только
специалистом-электриком в соответствии
с местными нормами и правилами.
Предупреждение
Насос должен быть заземлён.
Насос должен быть подключён к внешнему
выключателю, минимальный зазор между
контактами: 3 мм на всех полюсах.

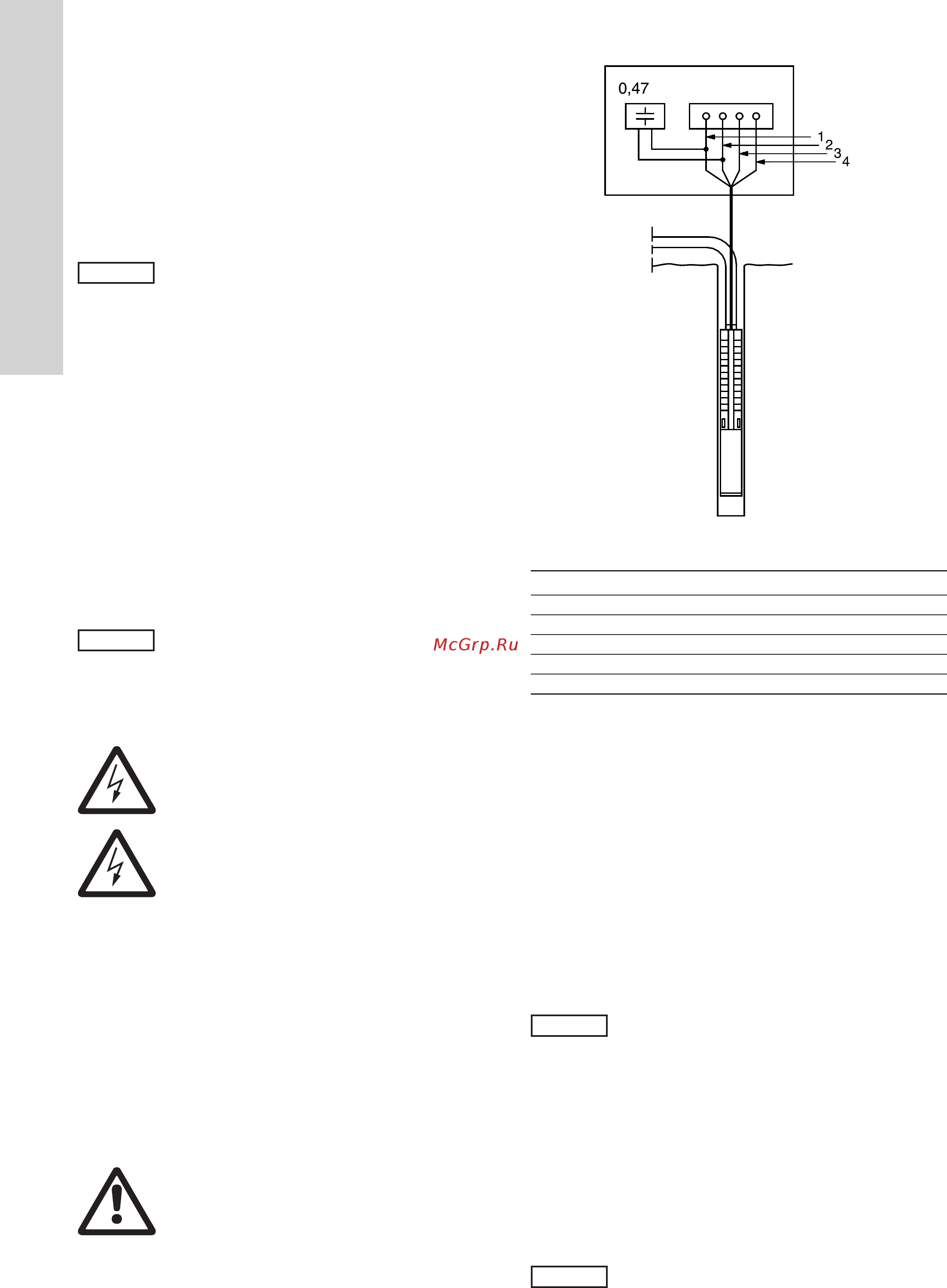

TM00 7100 0696
Цвета жил
Свинец Плоский кабель Отдельные жилы
1 = L1 Коричневый Чёрный
2 = L2 Чёрный Жёлтый
3 = L3 Серый Красный
4 = PE Жёлтый/зелёный Зелёный
мкФ
Рис. 18 Присоединение конденсатора
Цвета жил
Свинец Плоский кабель Отдельные жилы
1 = L1 Коричневый Чёрный
2 = L2 Чёрный Жёлтый
3 = L3 Серый Красный
4 = PE Жёлтый/зелёный Зелёный
Электродвигатели предназначены как для прямого пуска, так
и для пуска по схеме «звезда - треугольник»� Пусковой ток
в 4 - 6 раз превышает номинальное значение тока
электродвигателя�
Время разгона электродвигателя составляет примерно
0,1 секунды� Поэтому электроснабжающие предприятия, как
правило, разрешают прямое подключение электродвигателя
при пуске�
9.1 Эксплуатация с преобразователем частоты
9.1.1 Электродвигатели Grundfos
Любой трёхфазный электродвигатель производства Grundfos
можно подключать к преобразователю частоты�
Внимание
Если электродвигатель MS со встроенным
датчиком температуры подключён к
преобразователю частоты, установленный
в датчике предохранитель расплавится, и
датчик не будет работать. Датчик нельзя
после этого задействовать снова. Это
значит, что электродвигатель будет
работать как не оснащённый
температурным датчиком.
Если необходим температурный датчик, в Grundfos можно
заказать датчик Pt100 или Pt1000 для установки на
погружном электродвигателе�
Внимание
В режиме эксплуатации электродвигателя с
преобразователем частоты не
рекомендуется частота выше номинальной
(50 Гц).
Для обеспечения охлаждения
электродвигателя при эксплуатации насоса
очень важно, чтобы минимальная частота
(а вместе с ней и частота вращения вала
электродвигателя) всегда была настроена
на столь большое значение, которое
обеспечит обтекание электродвигателя
достаточным количеством жидкости.
