8.1 Контроль уровня охлаждающей жидкости
в электродвигателе
Электродвигатели предварительно заполнены на заводе-
изготовителе специальной неядовитой жидкостью,
предотвращающей замерзание воды в электродвигателе при
падении температуры до –20 °C�
Указание
Следует проверять уровень жидкости в
электродвигателе и при необходимости её
пополнять. Используйте чистую воду.
Внимание
Если необходимо обеспечить защиту от
замерзания, в электродвигатель можно
доливать только специальную жидкость
компании Grundfos. В остальных случаях для
заливки можно использовать чистую воду.
Доливание жидкости должно производиться с соблюдением
приведенных ниже указаний�
8.1.1 Электродвигатели MS 4000 и MS 402 производства
Grundfos
Заливочное отверстие электродвигателя находится в
следующих местах:
• MS 4000: в верхней части электродвигателя�
• MS 402: в днище электродвигателя�
1� Расположите погружной насос, как показано на рис� 6�
Заливочное отверстие должно быть в верхней точке
двигателя�
2� Отверните резьбовую пробку из заливочного отверстия�
3� С помощью специального шприца заливайте в
электродвигатель охлаждающую жидкость, пока она не
начнёт вытекать через заливочное отверстие� См� рис� 6�
4� Снова установите пробку заливочного отверстия и плотно
её затяните, не меняя при этом положение насоса�
Моменты затяжки
• MS 4000: 3,0 Нм�
• MS 402: 2,0 Нм�
После этого погружной насос готов к монтажу�
Русский (RU)
7
7.1.1 Электродвигатели MS 4000 и MS 402 производства
Grundfos
Заливочное отверстие электродвигателя находится в
следующих местах:
• MS 4000: в верхней части электродвигателя.
• MS 402: в днище электродвигателя.
1. Расположить погружной насос, как показано на рис. 2.
Заливочное отверстие должно быть в верхней точке
двигателя.
2. Отверните резьбовую пробку из заливочного отверстия.
3. С помощью специального шприца заливайте в
электродвигатель жидкость, пока она не начнёт вытекать
через заливочное отверстие. См. рис. 2.
4. Снова установить пробку заливочного отверстия и плотно
её затянуть, не меняя до этого положение насоса.
Моменты затяжки
• MS 4000: 3,0 Nm.
• MS 402: 2,0 Nm.
Теперь погружной насос готов к монтажу.
Рис. 2 Положение электродвигателя при заполнении –
MS 4000 и MS 402
7.1.2 Электродвигатели MS 6000 Grundfos
• В случае если двигатель поставляется со склада,
необходимо проверить уровень жидкости
электродвигателя перед монтажом двигателя на насосе.
См. рис. 3.
• Для насосов, которые поставляются непосредственно от
Grundfos, уровень уже проверен.
• При проведении сервисных работ уровень необходимо
проверять. См. рис. 3.
Отверстие для заливки жидкости в электродвигатель
находится в верхней части электродвигателя.
1. Расположить погружной насос, как показано на рис. 3.
Заливочное отверстие должно быть в верхней точке
двигателя.
2. Удалить пробку из заливочного отверстия.
3. С помощью специального шприца заливайте в
электродвигатель жидкость, пока она не начнёт вытекать
через заливочное отверстие. См. рис. 3.
4. Снова установить
пробку заливочного отверстия и плотно
её затянуть, не меняя до этого положение насоса.
Момент затяжки: 3,0 Nm.
Теперь погружной насос готов к монтажу.
Рис. 3 Положение электродвигателя при заполнении –
MS 6000
TM00 6423 0606
MS 4000 MS 402
TM03 8129 0507
45°

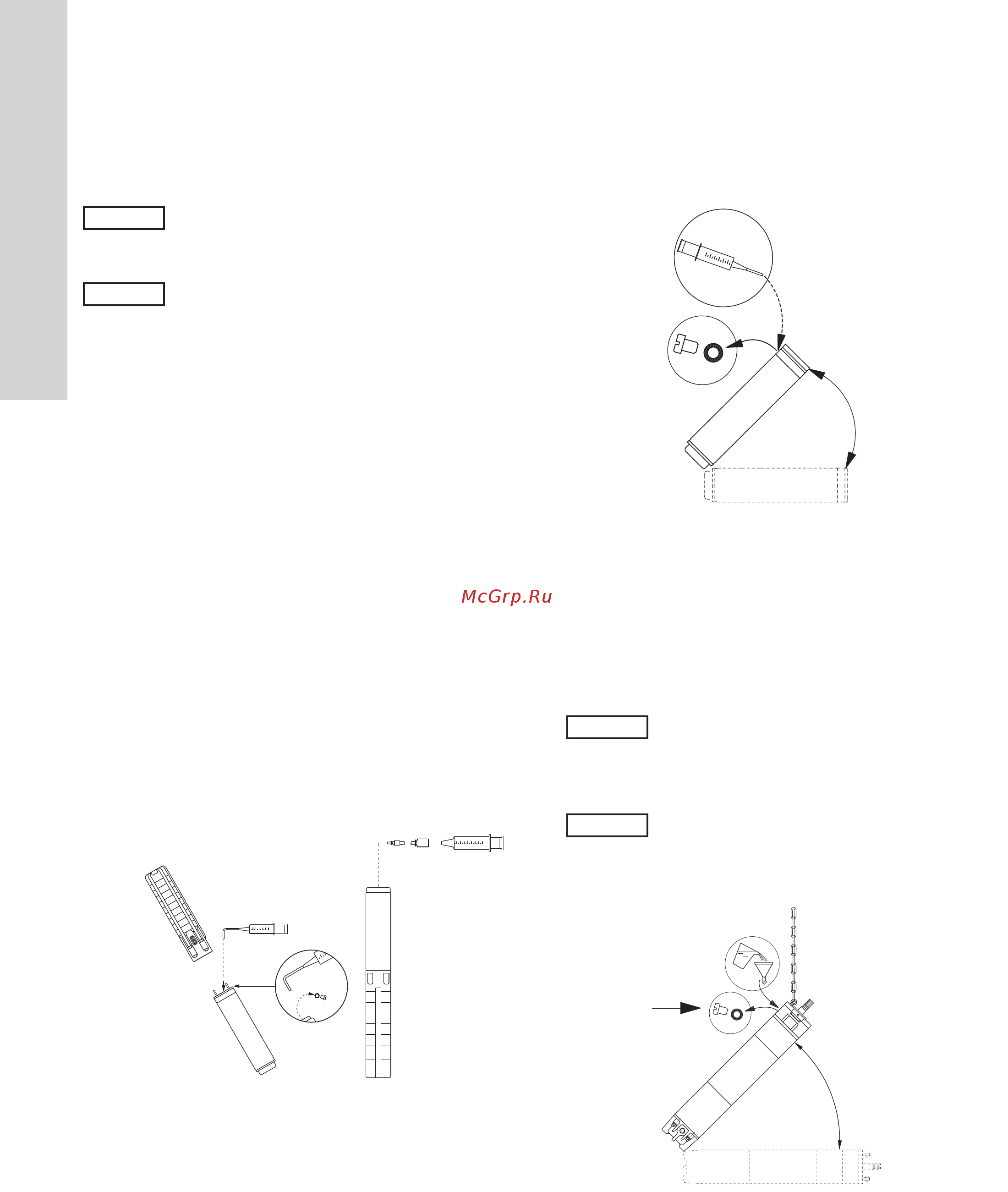

Рис. 6 Положение электродвигателя при заполнении –
MS 4000 и MS 402
8.1.2 Электродвигатели MS 6000 Grundfos
• В случае если электродвигатель поставляется со склада,
необходимо проверить уровень жидкости
электродвигателя перед его монтажом на насосной части�
См� рис� 7�
• Для насосов, которые поставляются в собранном виде со
склада Grundfos, уровень уже проверен�
• При проведении сервисных работ уровень необходимо
проверять� См� рис� 7�
Отверстие для заливки жидкости в электродвигатель
находится в верхней части электродвигателя�
1� Расположите погружной электродвигатель, как показано
на рис� 7� Заливочное отверстие должно быть в верхней
точке двигателя�
2� Удалите пробку из заливочного отверстия�
3� С помощью специального шприца заливайте
в электродвигатель жидкость, пока она не начнёт вытекать
через заливочное отверстие� См� рис� 7�
4� Снова установите пробку заливочного отверстия и плотно
её затяните, не меняя при этом положение насоса�
Момент затяжки: 3,0 Нм�
После этого насос готов к монтажу�
Русский (RU)
7
7.1.1 Электродвигатели MS 4000 и MS 402 производства
Grundfos
Заливочное отверстие электродвигателя находится в
следующих местах:
• MS 4000: в верхней части электродвигателя.
• MS 402: в днище электродвигателя.
1. Расположить погружной насос, как показано на рис. 2.
Заливочное отверстие должно быть в верхней точке
двигателя.
2. Отверните резьбовую пробку из заливочного отверстия.
3. С помощью специального шприца заливайте в
электродвигатель жидкость, пока она не начнёт вытекать
через заливочное отверстие. См. рис. 2.
4. Снова установить пробку заливочного отверстия и плотно
её затянуть, не меняя до этого положение насоса.
Моменты затяжки
• MS 4000: 3,0 Nm.
• MS 402: 2,0 Nm.
Теперь погружной насос готов к монтажу.
Рис. 2 Положение электродвигателя при заполнении –
MS 4000 и MS 402
7.1.2 Электродвигатели MS 6000 Grundfos
• В случае если двигатель поставляется со склада,
необходимо проверить уровень жидкости
электродвигателя перед монтажом двигателя на насосе.
См. рис. 3.
• Для насосов, которые поставляются непосредственно от
Grundfos, уровень уже проверен.
• При проведении сервисных работ уровень необходимо
проверять. См. рис. 3.
Отверстие для заливки жидкости в электродвигатель
находится в верхней части электродвигателя.
1. Расположить погружной насос, как показано на рис. 3.
Заливочное отверстие должно быть в верхней точке
двигателя.
2. Удалить пробку из заливочного отверстия.
3. С помощью специального шприца заливайте в
электродвигатель жидкость, пока она не начнёт вытекать
через заливочное отверстие. См. рис. 3.
4. Снова установить
пробку заливочного отверстия и плотно
её затянуть, не меняя до этого положение насоса.
Момент затяжки: 3,0 Nm.
Теперь погружной насос готов к монтажу.
Рис. 3 Положение электродвигателя при заполнении –
MS 6000
TM00 6423 0606
MS 4000 MS 402
TM03 8129 0507
45°
Рис. 7 Положение электродвигателя при заполнении –
MS 6000
8.1.3 Электродвигатели MMS 6, MMS 8000, MMS 10000 и
MMS 12000 производства Grundfos
1� Установите электродвигатель под углом 45° так, чтобы
верхняя часть двигателя была направлена вверх� См� рис� 8�
2� Ослабьте резьбовую пробку (А) и установите воронку в
отверстие�
3� Заливайте чистую воду в двигатель, пока жидкость внутри
двигателя не начнёт выходить из заливочного отверстия�
Внимание
Запрещается доливать в электродвигатель
жидкость, содержащую масло.
4� Вытащите воронку и снова закрутите резьбовую пробку А�
Внимание
Прежде чем снова установить
электродвигатель после длительного
хранения, увлажните торцевое уплотнение
вала несколькими каплями воды и
проверните вал.
После этого погружной насос готов к монтажу�
Русский (RU)
8
7.1.3 Электродвигатели MMS 6, MMS 8000, MMS 10000 и
MMS 12000 производства Grundfos
1. Установить электродвигатель под углом 45 ° так, чтобы
верхняя часть двигателя была направлена вверх. См. рис.
4.
2. Ослабьте резьбовую пробку (А) и установите воронку в
отверстие.
3. Заливайте чистую воду в двигатель, пока жидкость внутри
двигателя не начнёт выходить из заливочного отверстия.
4. Вытащите воронку и снова закрутите резьбовую пробку А.
Теперь погружной насос гото
в к монтажу.
Рис. 4 Положение электродвигателя при заполнении –
MMS
7.1.4 Двигатели фирмы Franklin мощностью от 3 кВт и
выше
Уровень охлаждающей жидкости в погружных
электродвигателях фирмы FRANKLIN диаметром 4 и 6
дюймов проверяют путем измерения расстояния между
торцом основания и встроенной резиновой диафрагмой. Для
выполнения контроля через отверстие в торце основания
вводят специальный линейку или стержень до
соприкосновения с диафрагмой. См. рис. 5.
Рис. 5 Измерени
е расстояния от основания до
диафрагмы.
Расстояние, замеренное от наружной части торца основания
до резиновой диафрагмы, должно равняться значениям,
приведенным ниже в таблице:
Рис. 6 Электродвигатели фирмы Franklin
Если это расстояние выходит за пределы указанных
значений, то необходимо выполнить регулировку, как описано
в разделе 7.1.5 Электродвигатели фирмы Franklin.
7.1.5 Электродвигатели фирмы Franklin
Проверка уровня охлаждающей жидкости в двигателях
фирмы Franklin диаметром 8 дюймов про
водится следующим
образом:
1. С помощью отвертки вытолкнуть фильтр, установленный
перед клапаном в верхней части двигателя. Если в
фильтре имеется шлиц, то такой фильтр следует
вывернуть. Положение заправочного клапана приведено
на рис. 7.
2. Прижать наконечник заправочного шприца к клапану и
заправить электродвигатель охлаждающей жидкостью.
См. рис. 7. При этом не следует надавливать шприцем на
клапан с чрезмерным усилием, так как это может п
ривести
к повреждению и потере герметичности клапана.
3. Удалить воздух из электродвигателя легким нажатием
наконечника шприца на клапан.
4. Повторять процесс заправки охлаждающей жидкостью и
удаления воздуха из электродвигателя до тех пор, пока не
начнет вытекать жидкость или диафрагма не займет
правильное положение (электродвигатели фирмы Franklin
диаметром 4 и 6 дюймов).
5. Установить фильтр на прежнее место.
Теперь погружной насос готов к монтажу
.
Рис. 7 Положение заправочного клапана.
Внимание
Не используйте жидкость для
электродвигателя, так как она содержит
масло.
Внимание
Прежде чем снова установить
электродвигатель в насос после
длительного хранения, увлажните торцевое
уплотнение вала несколькими каплями воды
и проверните вал.
TM03 0265 3605
Внимание
Следует соблюдать осторожность, чтобы
не повредить диафрагму.
TM00 1353 5092
Электродвигатель Размер
Расстояние
[мм]
Franklin 4", 0,25 - 3 kW (fig.
6a)
A 8
Franklin 4", 3 - 7,5 kW (fig.
6b)
B 16
45°
A
Franklin 6", 4 - 45 kW (fig.
6c)
C1 35
Franklin 6", 4 - 22 kW (fig.
6d)
C2 59
TM00 6422 3695TM00 1354 5092
Электродвигатель Размер
Расстояние
[мм]
c
b10a10
10d10
