Для перекачивания агрессивных жидкостей поставляются
насосы, изготовленные из высоколегированных
хромоникелевых сталей, в частности:
− насосы серии SP…N/SP A…N, материал №1�4401
(AISI 316);
− насосы серии SP…R/SP A…R, материал №1�4539
(AISI 904L)�
Возможен также вариант комплектации насоса цинковым
анодом для катодной защиты� Это целесообразно
использовать, например, для перекачивания морской воды�
Для осуществления особых требований, возникающих в
технологии очистки сточных вод, содержащих
нефтепродукты, применяются насосы серии S P… E , в которых
реализована тщательно продуманная комбинация
материалов, включающая хромоникелевую сталь, витон,
тефлон и керамику� Все ответственные детали, например,
вал, рабочие колеса и промежуточные камеры изготовлены
из хромоникелевой стали� Электрические кабели имеют
тефлоновую оболочку� Уплотнения выполнены из материала,
обладающего особенно высокой устойчивостью к коррозии и
к воздействию химикатов, а подшипники - из комбинации
твердого сплава с керамикой�
Специально спроектированные для защиты окружающей
среды, погружные экологические насосы SP A…NE, SP…NE
устойчивы к воздействию водных растворов химикатов и
масел� Насосы сконструированы для откачивания
зараженных/загрязненных грунтовых вод в местах
расположения:
− свалок отходов;
− складов химикатов;
− промышленных предприятий;
− гаражей и бензозаправочных колонок�
Конструкция
Насосный агрегат состоит из гидравлической части насоса 1 и
погружного электродвигателя 2 (см� рис� 2)� Валы насоса и
электродвигателя соединены с помощью муфты�
1
2

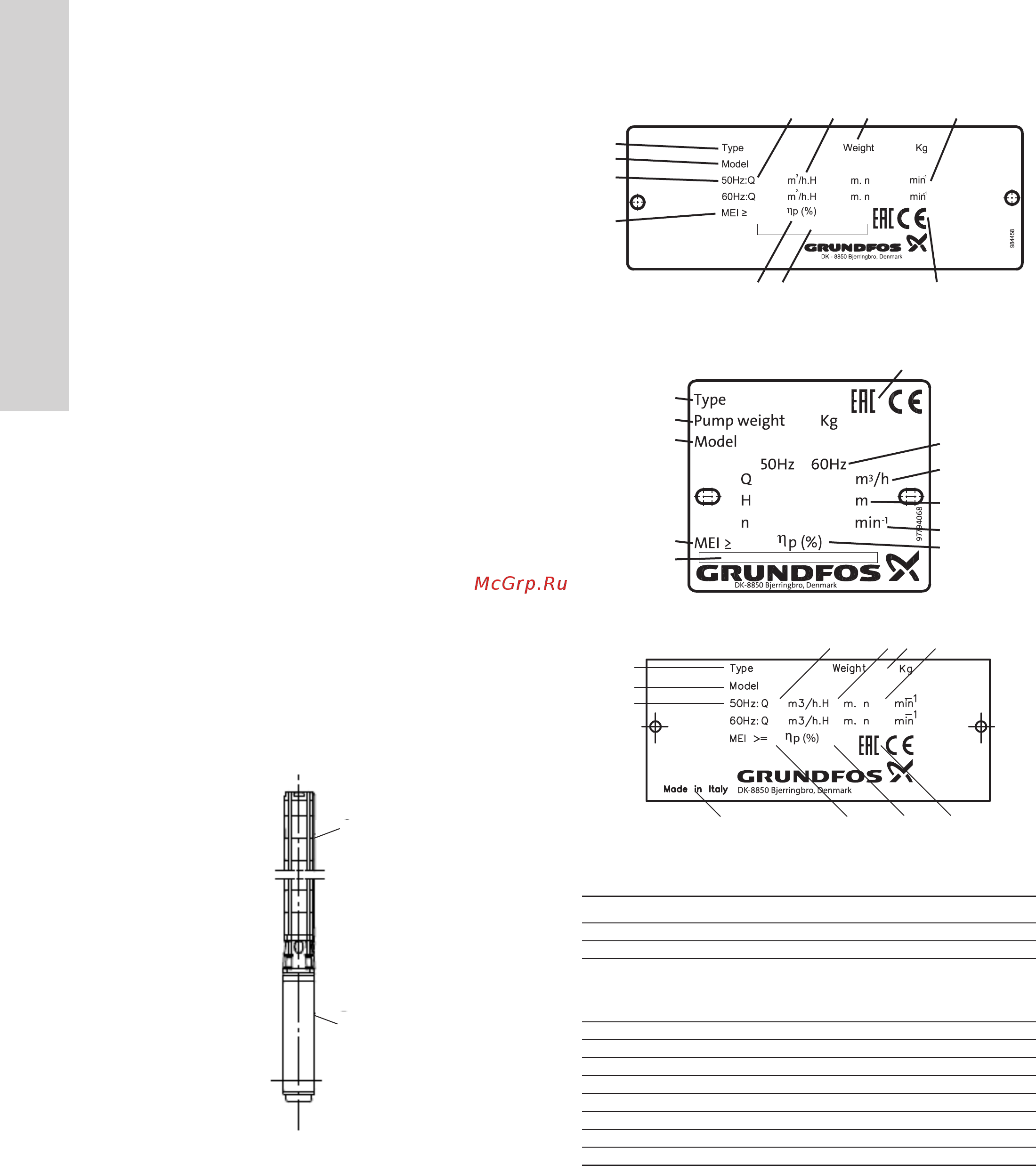

Рис. 2 Конструкция насосов SP, SPM
Фирменная табличка
1
3
4
8
5 6 2 7
9 1110
Рис. 3 Фирменная табличка насосов SP(SPM) 1A…14
и SP(SPM) 77…215
1
2
3
8
10
4
5
6
7
9
11
:A98699055P21525
Рис. 4 Фирменная табличка насосов SP(SPM) 17…60
1
3
4
5 76
810 9 11
2
Рис. 5 Фирменная табличка насосов SP-G (SP 270-G,
SP 300-G, SP 360-G)
Поз. Описание
1 Типовое обозначение насоса
2 Масса, кг
3 Условное обозначение модели, где 98699055 –
восьмизначный номер продукта, Р2 – обозначение
завода Грундфос Россия, 15 – год изготовления,
25 – неделя изготовления
4 Частота
5 Подача, м
3
/ч
6 Напор, м
7 Номинальная частота вращения, мин
-1
8 Минимальный коэффициент энергоэффективности
9 КПД, %
10 Страна изготовитель
11 Знаки соответствия
