Қазақша (KZ)
24
1.6 Тұтынушыға немесе қызмет көрсететін
қызметкерлерге арналған қауіпсіздік техникасы
туралы нұсқаулық
• Егер жабдық пайдалануда болса, ондағы бар жылжымалы
буындар мен бөлшектерді бұзуға тыйым салынады�
• Электр қуатына байланысты қауіптің туындау мүмкіндігін
болдырмау қажет (аса толығырақ, мәселен, ЭЭҚ және
жергілікті энергиямен жабдықтаушы кәсіпорындардың
нұсқамаларын қараңыз)�
1.7 Техникалық қызмет көрсету, байқаулар мен
монтаждау кезіндегі қауіпсіздік техникасы
жөніндегі нұсқаулар
Тұтынушы техникалық қызмет көрсету, бақылау тексерістері
және монтаждау жөніндегі барлық жұмыстарды осы
жұмыстарды атқаруға рұқсат етілген және олармен
монтаждау және пайдалану жөніндегі нұсқаулықты егжей-
тегжейлі зерделеу барысында жеткілікті танысқан білікті
мамандармен қамтамасыз етуі тиіс�
Барлық жұмыстар міндетті түрде өшірілген жабдықта
жүргізілуі тиіс� Монтаждау мен пайдалану жөніндегі
нұсқаулықта сипатталған жабдықты тоқтату кезіндегі
амалдар тәртібі сөзсіз сақталуы тиіс�
Жұмыс аяқтала салысымен, бірден барлық бөлшектелген
қорғаныш және сақтандырғыш құрылғылар қайта орнатылуы
тиіс�
1.8 Қосымша буындар мен бөлшектерді өздігінен
қайта жабдықтау және дайындау
Құрылғыларды қайта жабдықтауға немесе түрін өзгертуге тек
өндірушімен келісім бойынша рұқсат етіледі�
Фирмалық қосалқы буындар мен бөлшектер, сондай-ақ
өндіруші фирма рұқсат еткен жабдықтаушы бұйымдар ғана
пайдаланудың сенімділігін қамтамасыз етуі тиіс�
Басқа өндірушілердің буындары мен бөлшектерін қолдану
өндірушінің осы салдардың нәтижсінде пайда болған
жауапкершіліктен бас тартуына әкелуі мүмкін�
1.9 Пайдаланудың жол берілмейтін режимдері
Жеткізілетін жабдықтың пайдалану сенімділігі тек
«Қолданылу саласы» бөліміне сәйкес функционалдық
мақсатқа сәйкес қолданған жағдайға ғана кепілдік беріледі�
Техникалық сипаттамаларда көрсетілген рұқсат етілгеншекті
мәндер барлық жағдайларда міндетті түрде сақталуы тиіс�
2. Тасымалдау және сақтау
Жабдықты жабық вагондарда, жабық машиналарда, әуе, өзен
не болмаса теңіз көлігімен тасымалдаған жөн�
Мехнаикалық факторлардың әсерлері бөлігіндегі жабдықты
тасымалдау шарттары 23216 Мемстандарты бойынша «С»
тобына сәйкес келуі тиіс�
Тасымалдау барысында оралған жабдық өздігінен орын
ауыстырудың алдын алу мақсатында транспорттық
құралдарға мықтап бекітілуі керек�
Жабдықты сақтау шарттары МемСТ 15150 «С» тобына сәйкес
болуы керек�
Мейлінше жоғары сақталу мерзімі 1 жылды құрайды�
Сақтау температурасы
Сорғы: -20 °C-дан +60 °С дейін�
Электр қозғалтқышы: -20 °C-дан +70 °С дейін�
Электр қозғалтқыштары жабық, құрғақ және жақсы
желдетілген бөлмелерде сақталуы керек�
Назар
аударыңыз
MMS электр қозғалтқыштарын сақтау
барысында электр қозғалтқышының
білігін айына кем дегенде бір рет қолмен
айналдыру керек. Егер электр
қозғалтқышы сақталу орнында бір жылдан
артық тұрса, оны құрастыру алдында
электр қозғалтқыштарының айналатын
бөлшектерін бөлшектеу және тексеру
керек.
Электр қозғалтқышы тікелей күннің сәулесінің әсеріне
ұшырамауы керек�
Егер сорғының бумасы ашылған болса, оны сәйкес тіреулерін
қолдана отырып, көлденең күйінде біліктің мүмкін болатын
ауытқуларына жол бермейтіндей етіп, тік күйлерінде сақтау
керек�
Сорғының биіктен домалап кетуі немесе құлауының
мүмкіндігін болдырмау керек�
Сорғыны тіреулерде сақтау тәсілдері 1-сур� көрсетілген�
Русский (RU)
5
4. Общие сведения
Это руководство применяется к погружным насосам типа SP
производства Grundfos, с погружными электродвигателями,
типа Grundfos MS/MMS или Franklin диаметром 4 - 8 дюймов.
Если насос оборудован электродвигателем любого другого
производителя, отличным от Grundfos MS или MMS, примите
к сведению, что технические данные электродвигателя могут
отличаться от данных, приведенных в этом руководстве.
5. Транспортировка и хранение
5.1 Упаковка
При раздельной поставке насоса и двигателя к нему
(длинные насосы), присоедините двигатель к насосу, как
указано в разделе 9.1 Установка электродвигателя на
насос.
Не подвергайте насос излишним ударам и толчкам.
5.2 Хранение
Температура хранения
Насос: от -20°C до +60°C.
Электродвигатель:от -20 °C до +70 °C.
Электродвигатели должны храниться в закрытом, сухом и
хорошо проветриваемом помещении.
Электродвигатель не должен подвергаться воздействию
прямых солнечных лучей.
Если насос распакован, его следует хранить в
горизонтальном положении с применением соответствующих
опор или в вертикальном положении так, чтобы устранить
возникновение в насосе напряжения изгиба. Необходимо
исключить возможность скатывания или опрокидывания
насоса.
Способ хранения насоса на опорах показан на рис. 1.
Рис. 1 Положение насоса при хранении
5.2.1 Защита от низких температур
Если насос после окончания эксплуатации помещается на
хранение, то место хранения должно быть защищено от
воздействия низких температур или должна быть обеспечена
гарантированная защита от этого воздействия с помощью
залитой в электродвигатель охлаждающей жидкости.
6. Область применения
Погружные насосы SP производства Grundfos предназначены
для широкого спектра работ по водоснабжению
и перекачке
жидкости, таких как подача питьевой воды в частные дома
или системы водоснабжения, водоснабжение в садоводстве и
сельском хозяйстве, снижение уровня грунтовых вод и
повышение давления, а также для различных
производственных целей.
Рабочая часть насоса должна при эксплуатации всегда
оставаться полностью погруженной в жидкость. Насос
монтируется как в горизонтальном, так и в вертикальном
положениях. См. раздел 7.2 Установка на месте
эксплуатации.
Указание
На флеш-накопителе, поставляемом с
продуктом, содержится руководство по
монтажу и эксплуатации на разных языках.
Внимание
Во время монтажа насос должен находиться
в упаковке до тех пор, пока он не будет
размещен в вертикальном положении.
Насос требует осторожного обращения.
Указание
Прилагающаяся к насосу дополнительная
фирменная табличка должна быть
закреплена на месте его монтажа.
Внимание
При хранении электродвигателей MMS
следует не менее одного раза в месяц
вручную проворачивать вал
электродвигателя. Если электродвигатель
находился на хранении свыше одного года,
необходимо разобрать и проверить
вращающиеся детали электродвигателя
перед его монтажом.
TM00 1349 2495

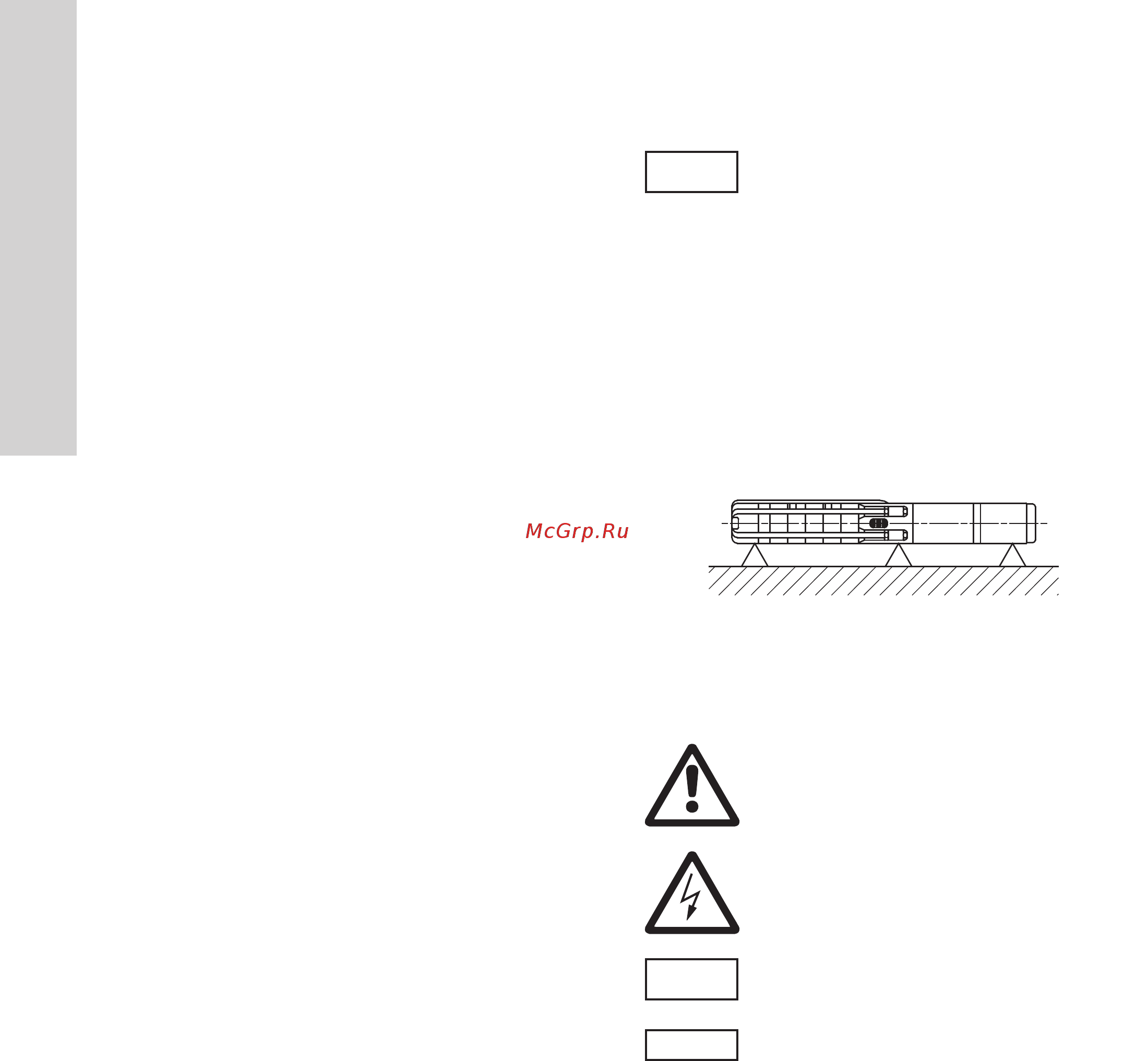

1-сур. Сорғының сақталу барысындағы күйі
3. Құжаттағы символдар мен жазбалардың
мәні
Ескертпе
Осы нұсқаулықтағы талаптарды
орындамау адамдардың өмірі мен
денсаулығы үшін қауіпті салдарларға
ұшыратады.
Ескертпе
Атаулы деректерді сақтамау электр
тогына түсіп қалу себебі болуы мүмкін
және адамдар өмірі мен денсаулығына
қауіпті салдарлар беруі мүмкін.
Назар
аударыңыз
Жабдықтың бұзылуы, сонымен қатар оның
ақаулануын тудыратын қауіпсіздік
техникасы бойынша талаптар.
Нұсқау
Жұмысты жеңілдететін және құрылғыны
қауіпсіз пайдалануды қамтамасыз ететін
ұсыныстар немесе нұсқаулар.
4. Бұйым туралы жалпы мәлімет
Атаулы Нұсқаулық Grundfos MS/MMS не Franklin батпалы
электрқозғалтқыштары қарастырылған SP, SPM ұңғымалық
сорғыларына арналған�
Егер сорғы Grundfos MS не MMS - ден өзге басқа да кез-
келген өндірушінің электрқозғалтқышымен жабдықталған
болса, электрқозғалтқыштың техникалық мәліметі бұл
Нұсқаулықта берілген мәліметтен өзгешеленуі мүмкін
болатындығын есте сақтаңыз�
SP, SPM ұңғымалық сорғылары диаметрі 4 дюймнен
басталатын (DN 100) ұңғымаларда орнату үшін қарастырылған
және сағатына 280 м
3
беріліс қамтамасыз етеді�
SP-G сорғылары (SP 270-G, SP 300-G, SP 360-G) 470 м
3
/с
дейінгі басқа SP сериялы сорғылармен салыстырғанда
жоғарырақ берілісті қамтамасыз ететін комплексті сорғылар
қатарын қарастырады� SP-G сорғыларының гидравликалық
бөлшегі шойын, тот баспайтын болат және бронза секілді
материалдардан жасалған�
Grundfos хромникельді болаттан, материал № 1�4301
(AISI 304) жасалған SP (SP 1A-SP 215) сорғыларды жеткізеді�
Суық суды немесе құрамында хлоридтері аз суды айдау
барысында бұл сорғылар коррозияға және тозуға жоғары
қарсылық қамтамасыз етеді�
