Қазақша (KZ)
31
8.7 Сорғыны түсіру
Сорғыны батырар алдында оның кедергісіз өтуін қамтамасыз
ету үшін, калибр көмегімен саңылауды тексеру керек�
Сорғыны ұңғымаға түсіру немесе шығару барысында оны
қысымды құбыр желісінде ұстап тұру қажет (тіреуше)�
Сорғыны ұңғымаға электр қозғалтқышының кабелі мен су
өтпейтін батырма кабельді зақымдап алмас үшін сақтықпен
түсіріңіз�
Назар
аударыңыз
Сорғыны қорек кабелінен түсіруге немесе
тартуға рұқсат берілмейді.
8.8 Монтаждау тереңдігі
Судың динамикалық тереңдігі үнемі сорғының жұмыс
деңгейінен үнемі жоғарыда болуы керек� 8.2. Пайдалану
орнында орнату бөлімі мен 28-сур� қараңыз�
Мейлінше төмен қысым NPSBH сорғы қисығының сипатынан
алады� Сенімділік қоры кем дегенде 1 метрді құрауы керек�
Электр қозғалтқышының тиімді салқындатуын қамтамасыз
ету үшін, сорғыны құдық сүзгісінен жоғары орнату керек�
15.2 Аударып қотару сұйықтығының/салқындатқыш
сұйықтықтың температурасы бөлімін қараңыз�
Сорғының қажетті тереңдікке монтаждалуынан кейін,
ұңғыманың ауызын герметизациялауды орындау қажет�
Сақтандырғыш темір арқанды босатыңыз/жеңілдетіңіз және
бекіткіштер көмегімен ұңғыманың басына бекітіңіз�
Нұсқау
Сорғының монтаждау тереңдігіне қатысты
шешім қабылдар алдында полимерлі
материалдардан жасалған құбырлы сорғыны
монтаждау барысында құбырдың
жүктемедегі созылуын ескеру керек.
9. Электр жабдығын қосу
Ескертпе
Электр жабдығын монтаждау барысында
кездейсоқ электр қорегінің қосылып кетпеу
қаупі туындамауына көз жеткізіңіз.
Ескертпе
Электр жабдығын қосуды тек жергілікті
нормалар мен ережелерге сәйкес маман-
электрші ғана орындауы қажет.
Қорек кернеуі, мейлінше жоғары жол берілетін ток пен cos φ
монтаждау орнымен қатар бекітілуі қажет болатын басқару
сөресінде техникалық деректері бар қосымша тақташада
көрсетілген�
Үздіксіз пайдалану барысында Grundfos өндірісінің MS және
MMS электр қозғалтқыштарының клеммаларына осы
қозғалтқыштар үшін, кернеуден ауытқудың талап етілген
диапазоны номиналды кернеу мәнінен -10% дан +6% дейінгі
шегінде тұрады (кабельдерде жоғалтулар мен кернеуде
мүмкіндіктерді қоса алғанда)�
Керену ассиметриясынан (қиғаштық фазасы) қорғаныш
қарастырылуы керек� 9.8 Электр қозғалтқышын және
кабельдерді тексеру бөлімі, 2-тармақты қараңыз�
Ескертпе
Сорғы жерге тұйықталуы керек.
Сорғы сыртқы аыратқышқа қосылуы керек,
байланыстар ажыратқышқа ең аз саңылау:
барлық полюстерде 3 мм.
Егер температураның (Tempcon) кіріктірілген қадағасымен MS
электр қозғалтқыштары MP 204 блоктарымен немесе
Grundfos ұқсас қорғаныш электр қозғалтқыштарымен бірге
орнатылмаған, оларды бірден екі фазалы жұмыс үшін,
мақұлданған 0,47 мкФ конденсаторына қосу керек�
Конденсатор температура қадағасы қосылған екі фазаға
қосылуы керек� 18-сур� қар�
Русский (RU)
11
7.5 Трубное соединение
При возникновении проблем с шумом рекомендуется
использование труб из полимерных материалов.
В этом случае насос должен крепиться с помощью
специального страховочного троса.
Если насос соединяется с трубами из полимерных
материалов, то должна применяться обжимная трубная
муфта.
8. Электрические подключения
Напряжение питания, максимально допустимый ток и cos φ
указаны на фирменной табличке, которая должна быть
закреплена рядом с постом управления.
Требуемый диапазон отклонений от напряжения сети для
электродвигателей MS и MMS производства Grundfos,
измеренного на клеммах этих электродвигателей при
непрерывной эксплуатации, находится в пределах от –10% до
+6% от значения номинального напряжения (включая допуски
в напряжении сети и потери в кабелях).
Сетевое питание должно быть симметрично по напряжению,
т.е. между отдельными фазами должна быть одинаковая
разность напряжений. См. раздел 13. Проверка
электродвигателя и кабеля, пункт 2.
Если электродвигатели MS со встроенным датчиком
температуры (Tempcon) установлены не вместе с MP 204 или
аналогичной защитой электродвигателя Grundfos, их следует
подключить к конденсатору 0,47 мкФ, одобренному для
работы сразу с двумя фазами (ГОСТ Р МЭК 384-14).
Конденсатор должен быть подсоединён к двум фазам, к
которым подключён датчик температуры. См. рис. 9.
Рис. 9 Подсоединение конденсатора
Электродвигатели предназначены как для прямого пуска, так
и для пуска по схеме “звезда - треугольник”. Пусковой ток в 4 -
6 раз превышает номинальное значение тока
электродвигателя.
Время разгона насоса составляет примерно 0,1 секунды
.
Поэтому электроснабжающие предприятия, как правило,
разрешают прямое подключение электродвигателя при пуске.
Указание
Применение труб из полимерных
материалов допускается только для
насосов диаметром 4 дюйма.
Предупреждение
Необходимо убедиться в том, что трубы из
полимерных материалов могут выдержать
фактическую температуру рабочей
жидкости и давление в насосе.
Предупреждение
Убедитесь в том, что во время монтажа
электрооборудования не может произойти
случайное включение электропитания.
Предупреждение
Подключение электрооборудования должно
выполняться только
специалистом-электриком в соответствии
с местными нормами и правилами.
Предупреждение
Насос должен быть заземлён.
Насос должен быть подключён к внешнему
выключателю, минимальный зазор между
контактами: 3 мм на всех полюсах.
TM00 7100 0696
Цвета жил
Свинец Плоский кабель Отдельные жилы
1 = L1 Коричневый Чёрный
2 = L2 Чёрный Жёлтый
3 = L3 Серый Красный
4 = PE Жёлтый/зелёный Зелёный
мкФ

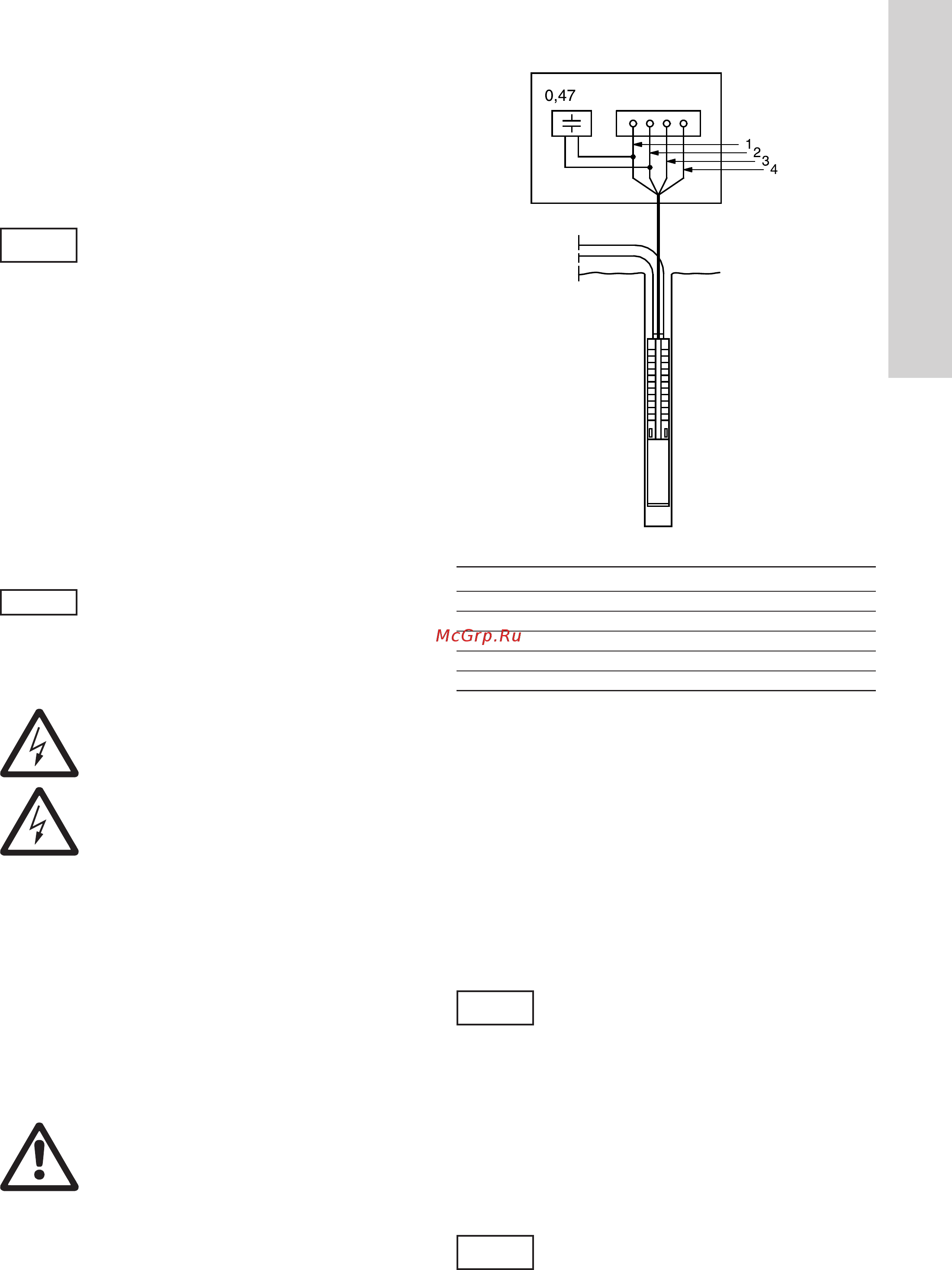

18-сур. Конденсаторды байланыстыру
Желі түсі
Қорғасын Жалпақ кабель Жеке желілер
1 = L1 Қоңыр Қара
2 = L2 Қара Сары
3 = L3 Сұр Қызыл
4 = PE Сары/жасыл Жасыл
Электр қозғалтқыштары тікелей іске қосылу сияқты «жұлдыз-
үшбұрыш» сызбасы бойынша іске қосуға арналған� Қосу тогы
электр қозғалтқышының номиналды мәнінен 4-6 рет артады�
Электр қозғалтқышының екпіні уақыты шамамен 0�1 секундты
құрайды� Сондықтан электрмен жабдықтаушы кәсіпорын
ережедегідей, іске қосу барысында электр қозғалтқышын
тікелей қосуына рұқсат етеді�
9.1 Жиілік түрлендіргішімен пайдалану
9.1.1 Grundfos электр қозғалтқыштары
Grundfos өндірісінің кез-келген үш фазалы электр
қозғалтқыштарын жиілік түрлендіргішіне қосуға болады�
Назар
аударыңыз
Егер температураның кіріктірілген
датчигімен MS электр қозғалтқыштары
жиілік түрлендіргішіне қосылатын болса,
сақтандырғыш балқып кетеді және датчик
жұмыс істемейтін болады. Осыдан кейін
датчикті қайтадан іске қосуға болмайды.
Бұл электр қозғалтқышы қаныққын
температуралық датчиктей жұмыс істей
алмайтын болатынын білдіреді.
Егер температуралық датчик қажет болса, Grundfos-қа
батыру электр қозғалтқышын орнату үшін Pt100 немесе
Pt1000 датчигіне тапсырыс беруге болады�
Назар
аударыңыз
Электр қозғалтқышын пайдалану режимінде
жиілікті түрлендіргішімен жиілік
номиналынан жоғары ұсынылмайды (50 Гц).
Сорғыны қолдану барысында электр
қозғалтқыштарын салқындатуды
қамтамасыз ету үшін, ең аз жиілік (ал
онымен қатар электр қозғалтқышының
айналым білігі де)сұйықтықтың жеткілікті
мөлшерімен электр қозғалтқышын айналып
өтуді қамтамсыз ететін үлкен мәніне үнемі
бапталуы керек.
