Русский (RU)
15
Русский (RU)
14
8.5 Управление однофазным электродвигателем
MS 402
Если система управления включает в себя компрессор с
фильтром, компрессор будет работать в постоянном режиме,
как только система защиты отключит электродвигатель, если
только не будут приняты специальные меры.
8.6 Подключение однофазных электродвигателей
8.6.1 Двужильные электродвигатели
Двужильные электродвигатели MS 402 оснащены
соответствующей защитой и устройством пускателя и,
следовательно, мог
ут быть подключены к сети напрямую. См.
рис. 12.
Рис. 12 Двужильные электродвигатели
8.6.2 Электродвигатели PSC
Электродвигатели PSC подключаются к питающей сети через
рабочий конденсатор, размер которого нужно подбирать для
непрерывной эксплуатации.
Выберите типоразмер конденсатора по таблице ниже:
Электродвигатель MS 402 PSC оснащён соответствующей
защитой и
должен подключаться к сети, как показано на рис.
13.
Рис. 13 Электродвигатели PSC
См. www.franklin-elec
tric.com и рис. 14.
Рис. 14 Электродвигатели фирмы Franklin
8.6.3 Трёхжильные электродвигатели
Трёхжильные электродвигатели MS 4000 должны
подключаться к сети через блок управления Grundfos SA-SPM
5 (60 Гц), 7 или 8 (50 Гц), в который входит защита
электродвигателя.
Трёхжильные электродвигатели MS 402 оснащены
соответствующей
защитой и должны подключаться к сети
через блок управления Grundfos SA-SPM 2, 3 или 5 (60 Гц), 7
или 8 (50 Гц) без защиты электродвигателя.
По
дключение электродвигателей MS 402 и MS 4000 показано
в таблице ниже:
Предупреждение
Однофазный электродвигатель MS 402
оснащен защитой, которая отключает
двигатель в случае повышения
температуры обмоток, при этом подача
питания к электродвигателю продолжается.
Следует учесть, что тогда
электродвигатель является составной
частью системы управления.
TM00 1358 5092
Электродвигатель
(кВт)
Конденсатор
[μF] 400 В, 50 Гц
5,2152,0
0,37 16
0,55 20
0,75 30
1,10 40
1,50 50
2,20 75
Жёлтый/зелёный
Синий
Коричневый
TM00 1359 5092TM00 1361 1200
Жёлтый/зелёный
Серый
Чёрный
Коричневый
C
L N
M
1
Жёлтый/зелёный
Чёрный
Серый
Коричневый

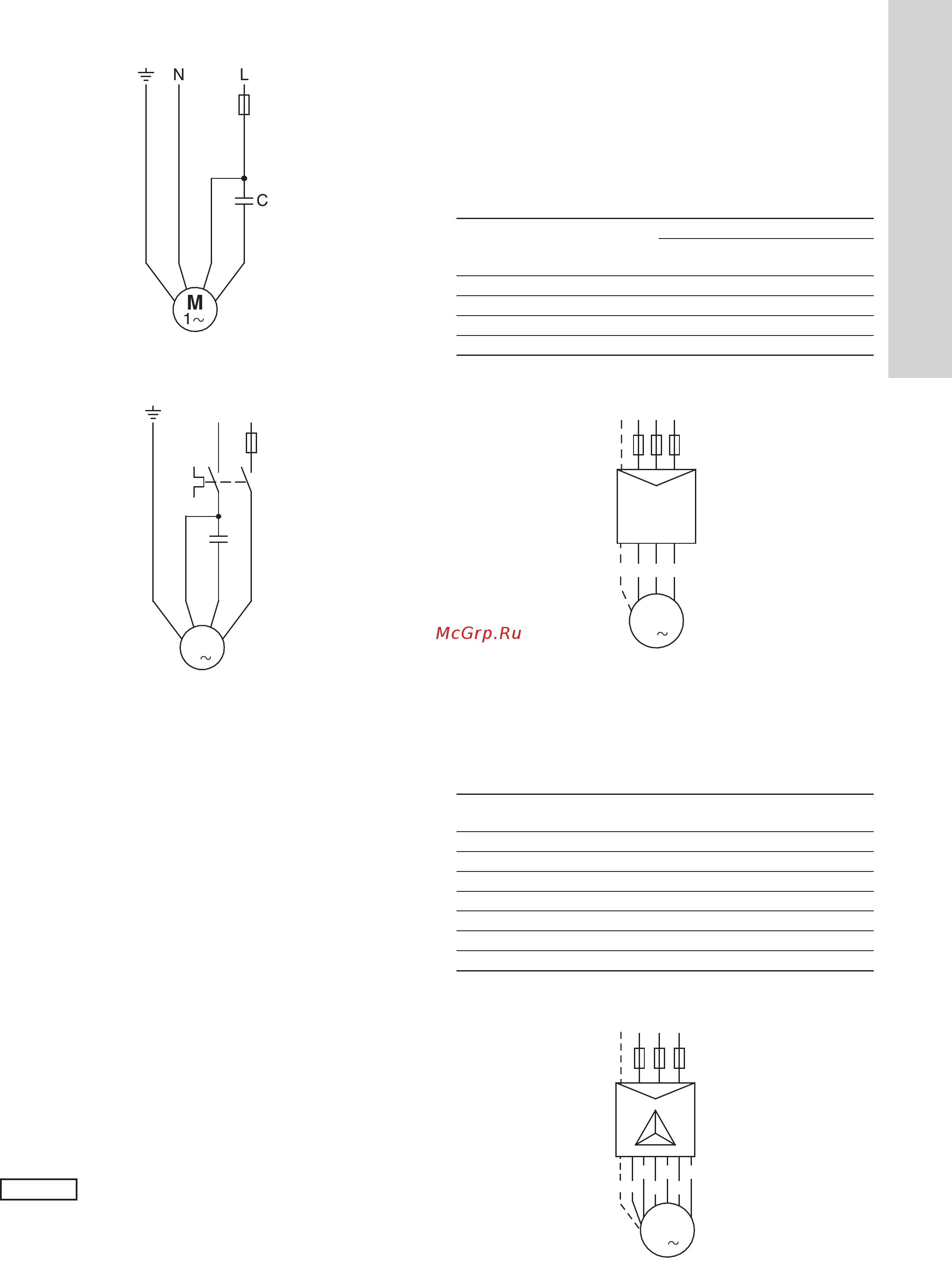

Рис. 22 Электродвигатели PSC
См� www�franklin-electric�com и рис� 23
Русский (RU)
14
8.5 Управление однофазным электродвигателем
MS 402
Если система управления включает в себя компрессор с
фильтром, компрессор будет работать в постоянном режиме,
как только система защиты отключит электродвигатель, если
только не будут приняты специальные меры.
8.6 Подключение однофазных электродвигателей
8.6.1 Двужильные электродвигатели
Двужильные электродвигатели MS 402 оснащены
соответствующей защитой и устройством пускателя и,
следовательно, мог
ут быть подключены к сети напрямую. См.
рис. 12.
Рис. 12 Двужильные электродвигатели
8.6.2 Электродвигатели PSC
Электродвигатели PSC подключаются к питающей сети через
рабочий конденсатор, размер которого нужно подбирать для
непрерывной эксплуатации.
Выберите типоразмер конденсатора по таблице ниже:
Электродвигатель MS 402 PSC оснащён соответствующей
защитой и
должен подключаться к сети, как показано на рис.
13.
Рис. 13 Электродвигатели PSC
См. www.franklin-elec
tric.com и рис. 14.
Рис. 14 Электродвигатели фирмы Franklin
8.6.3 Трёхжильные электродвигатели
Трёхжильные электродвигатели MS 4000 должны
подключаться к сети через блок управления Grundfos SA-SPM
5 (60 Гц), 7 или 8 (50 Гц), в который входит защита
электродвигателя.
Трёхжильные электродвигатели MS 402 оснащены
соответствующей
защитой и должны подключаться к сети
через блок управления Grundfos SA-SPM 2, 3 или 5 (60 Гц), 7
или 8 (50 Гц) без защиты электродвигателя.
По
дключение электродвигателей MS 402 и MS 4000 показано
в таблице ниже:
Предупреждение
Однофазный электродвигатель MS 402
оснащен защитой, которая отключает
двигатель в случае повышения
температуры обмоток, при этом подача
питания к электродвигателю продолжается.
Следует учесть, что тогда
электродвигатель является составной
частью системы управления.
TM00 1358 5092
Электродвигатель
(кВт)
Конденсатор
[μF] 400 В, 50 Гц
5,2152,0
0,37 16
0,55 20
0,75 30
1,10 40
1,50 50
2,20 75
Жёлтый/зелёный
Синий
Коричневый
TM00 1359 5092
TM00 1361 1200
Жёлтый/зелёный
Серый
Чёрный
Коричневый
C
L N
M
1
Жёлтый/зелёный
Чёрный
Серый
Коричневый
Рис. 23 Электродвигатели фирмы Franklin
9.6.3 Электродвигатели с трехпроводным кабелем
Электродвигатели MS 4000 с трехпроводным кабелем
должны подключаться к сети через блок управления Grundfos
SA-SPM 5 (60 Гц), 7 или 8 (50 Гц) со встроенной защитой
электродвигателя�
Электродвигатели MS 402 с трехпроводным кабелем имеют
встроенную защиту и должны подключаться к сети через
блок управления Grundfos SA-SPM 2, 3 или 5 (60 Гц), 7 или 8
(50 Гц) без встроенной защиты электродвигателя�
Подключение трехфазных электродвигателей MS 402 и MS
4000 выполняется согласно указаниям, приведенным в
разделе 9.7 Подключение трёхфазных электродвигателей�
9.7 Подключение трёхфазных электродвигателей
Трёхфазные электродвигатели должны иметь систему
защиты� См� раздел 9.2.2 Трёхфазные электродвигатели�
Для подключения электрооборудования через MP 204
следует изучить Паспорт, Руководство по монтажу и
эксплуатации на данное устройство�
При использовании стандартного защитного автомата
подключение электрооборудования следует производить по
схеме, описанной далее�
9.7.1 Проверка направления вращения
Внимание
Рабочая часть насоса должна при
эксплуатации всегда оставаться
полностью погруженной в воду.
При подключении насоса к сети электропитания необходимо
проверить направление вращения:
1� Включить насос и замерить объем подаваемой воды и
напор�
2� Выключить насос и поменять местами две фазы
электродвигателя�
3� Включить насос и замерить объем подаваемой воды и
напор�
4� Отключить насос�
5� Сравнить результаты� Правильным считается то
подключение, которое имеет большие показатели объема
подаваемой воды и напора�
9.7.2 Электродвигатели Grundfos - прямой пуск
Подключение электродвигателей Grundfos для прямого пуска
выполняется в соответствии с указаниями, приведенными в
таблице ниже, и на рис� 24�
Питающая
сеть
Кабель/соединение
Электродвигатели Grundfos
диаметром 4 и 6 дюймов
PE PE (жёлтый/зелёный)
L1 U (коричневый)
L2 V (чёрный)
L3 W (серый)
Проверить направление вращения способом, описанным в
разделе 9.7.1 Проверка направления вращения.
Русский (RU)
15
8.7 Подключение трёхфазных электродвигателей
Трёхфазные электродвигатели должны быть защищены. См.
раздел 8.2.2 Трёхфазные электродвигатели.
Для подключения электрооборудования через MP 204
следует изучить паспорт, руководство по монтажу и
эксплуатации на данное устройство.
При использовании стандартного защитного автомата
электрические подключения следует производить по схеме,
описанной далее.
8.7.1 Проверка направления вращения
При подключении насоса к сети электропитания необходимо
проверить направление вращения:
1. Включить насос и замерить объем воды и напор.
2. Выключить насос и поменять местами две фазы
электродвигателя.
3. Включить насос и замерить объем воды и напор.
4. Отключить насос.
5. Сравнить результаты. Правильным считается
подключение, дающее больший объём воды и более
высокий напор.
8.7.2 Электродвигатели Grundfos - прямой пуск
Подключение электродвигателей Grundfos для прямого пуска
показано в таблице ниже и на рис. 15.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Рис. 15 Электродвигатели Grundfos - прямой пуск
Внимание
Рабочая часть насоса должна при
эксплуатации всегда оставаться
полностью погруженной в воду.
Питающая
сеть
Кабель/соединение
Электродвигатели Grundfos диаметром 4 и
6 дюймов
PE PE (жёлтый/зелёный)
L1 U (коричневый)
L2 V (чёрный)
L3 W (серый)
TM03 2099 3705
L1
PE WVU
PE
M
L3L2
3
Рис. 24 Электродвигатели Grundfos - прямой пуск
9.7.3 Электродвигатели Grundfos - пуск по схеме «звезда-
треугольник»
Подключение электродвигателей Grundfos для пуска по
схеме «звезда-треугольник» выполняется в соответствии с
указаниями, приведенными в таблице ниже и на рис� 25�
Соединение
Электродвигатели Grundfos
диаметром 6 дюймов
PE Жёлтый/зелёный
U1 Коричневый
V1 Чёрный
W1 Серый
W2 Коричневый
U2 Чёрный
V2 Серый
Проверка направления вращения осуществляется способом,
описанным в разделе 9.7.1 Проверка направления вращения�
Русский (RU)
16
8.7.3 Электродвигатели Grundfos - пуск по схеме
"звезда-треугольник"
Подключение электродвигателей Grundfos для пуска по схеме
"звезда-треугольник" показано в таблице ниже и на рис. 16.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Рис. 16 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник"
Если требуется прямой пуск, электродвигатель должен быть
подключен, как показано на рис. 17.
Рис. 17 Электродвигатели Grundfos для пуска по схеме
"звезда-треугольник" - прямого пуска
8.7.4 Подключение в случае отсутствия
маркировки/обозначения соединения на кабеле
(электродвигатели Franklin)
В том случае, если неизвестно, где отдельные жилы должны
подключаться к сети, для обеспечения правильного
направления вращения выполните следующее:
Электродвигатели для прямого пуска
Подключите насос к сети в соответствии с установленной
процедурой.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
Электродвигатели для пуска по схеме
"звезда-треугольник"
Определить обмотки с помощью омметра и обозначить
комплекты выводов для отдельных обмоток соответственно:
U1-U2, V1-V2, W1-W2. См. рис. 18.
Рис. 18 Неидентифицированная маркировка
кабеля/соединения - обмотка электродвигателя
для пуска по схеме "звезда-треугольник"
Если требуется пуск по схеме "звезда-треугольник", жилы
должны быть подключены, как показано на рис. 16.
Если требуется прямой пуск, жилы должны быть подключены,
как показано на рис. 17.
Проверить направление вращения, как описано в разделе
8.7.1 Проверка направления вращения.
8.7.5 Система плавного
пуска
Рекомендуется использовать только плавные пускатели,
которые регулируют напряжение на всех фазах. Такие
пускатели оснащены вспомогательным выключателем.
Время линейного нарастания: максимум 3 секунды.
Более подробную информацию Вы можете получить у
поставщика плавного пускателя или в компании Grundfos.
8.7.6 Эксплуатация с преобразователем частоты
Трёхфазные погружные электродвигатели MS можно
подключить к преобразователю частоты.
Допустимые диапазоны частот: 30-50 Гц и 30-60 Гц.
Время линейного нарастания: Максимум 3 секунды для пуска
и останова.
Преобразователь частоты в зависимости от его типа является
причиной повышенного шума при работе электродвигателя.
Кроме того, преобразователь частоты подвергает
электродвигатель вредному воздействию пиковых значений
напряжения. Этого можно избежать с помощью LC-фильтра,
который устанавливается между преобразователем частоты и
электродвигателем.
Для получения более подробной информации просим Вас
связаться с поставщиками частотных преобразователей или с
представительством компании Grundfos.
Соединение
Электродвигатели Grundfos
диаметром 6 дюймов
PE Жёлтый/зелёный
U1 Коричневый
V1 Чёрный
W1 Серый
W2 Коричневый
U2 Чёрный
V2 Серый
TM03 2100 3705TM03 2101 3705
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
L2L1
M
L3PE
W2 U2 V2
PE
U1 W1V1
3
TM00 1367 5092
Указание
Для осуществления контроля температуры
в электродвигателях рекомендуется
установить датчик Pt100/Pt1000 с реле
PR5714 или CU220 (50 Гц).
Рис. 25 Электродвигатели Grundfos для пуска по схеме
«звезда-треугольник»
Если требуется прямой пуск, электродвигатель должен быть
подключен, как показано на рис� 26�

Содержание

Похожие устройства

Скачать
