ПРИМЕЧАНИЕ:
Перед выбором положения «BP» для переключателя выбора режима
кроссовера ( ) всегда устанавливайте переключатель множителя частоты
( ) на «х10».
Не выбирайте настройку OFF или «х1», если используется высокочастотный
динамик, та как это может привести к его повреждению.
Регулятор настройки частоты кроссовера (каналы 1 и 2)
Выбор положения «х1» переключателя множителя частоты ( ) позволит регулировать
граничную частоту кроссовера в пределах от 30 до 600 Гц. Положение «х10» позволяет
регулировать граничную частоту кроссовера в пределах от 300 Гц до 6 кГц.
Если переключатель выбора режима кроссовера ( ) установлен в положение «BP»,
частота фильтра нижних частот каналов 3 и 4 устанавливается на то же значение, что
выбрано для фильтра верхних частот каналов 1 и 2. Сигналы с частотами выше
установленного значения будут отфильтровываться.

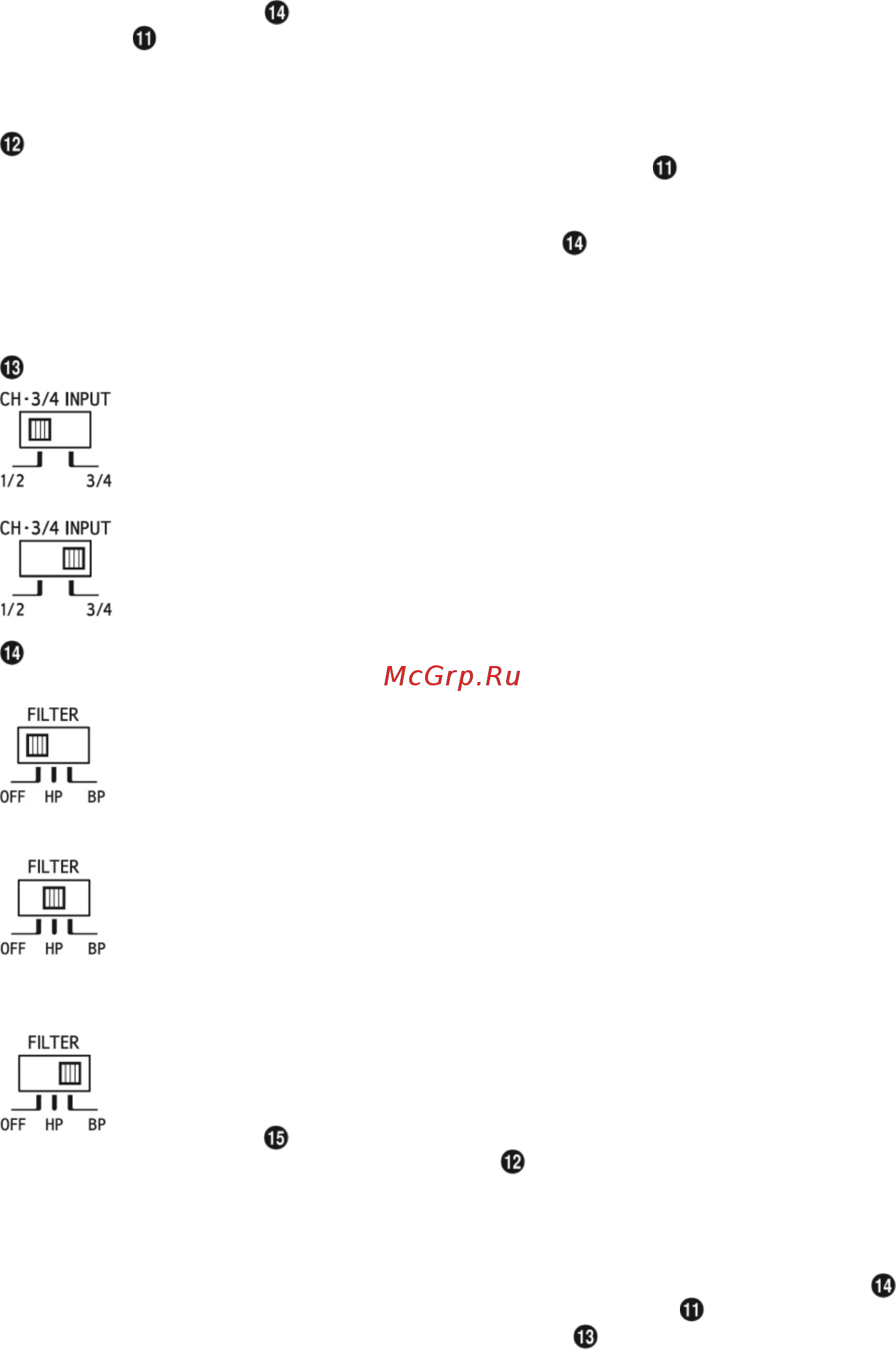

Переключатель выбора входных каналов
a) Данный переключатель предназначен для выбора двухканального или
четырехканального входного режима. Если выбрано «1/2», сигнал с каналов
CH-1/2 будет передаваться на каналы CH-3/4, исключая необходимость
использовать адаптеры-разветвители.
b) Выбор положения «3/4» позволит использовать обе пары каналов CH 1/2 и
CH 3/4 независимо. В данном режиме необходимо использовать
четырехканальный источник сигнала.
Переключатель выбора режима кроссовера (каналы 3 и 4: фильтр верхних
частот или полосовой фильтр)
a) Если усилитель используется для подачи сигнала на широкополосные
акустические системы или используется внешний кроссовер, выберите
положение «OFF». На акустические системы будет подаваться
широкополосный сигнал, не ослабляемый в области низких или высоких
звуковых частот.
b) Если усилитель используется для подачи сигнала на акустическую систему,
не способную воспроизводить самые низкие частоты (например,
среднечастотную или мидбасовую), установите переключатель в положение
«HP» (фильтр верхних частот). Все сигналы на частотах ниже граничной
частоты кроссовера будут ослабляться с крутизной характеристики 12 дБ на
октаву.
c) Если усилитель используется для подачи сигнала на мидбасовую или
среднечастотную акустическую систему, установите переключатель в
положение «BP» (полосовой фильтр). Все сигналы на частотах ниже
граничной частоты, установленной регулятором настройки частоты
кроссовера ( ), и выше граничной частоты, установленной регулятором
настройки частоты кроссовера ( ), будут ослабляться с крутизной
характеристики 12 дБ на октаву.
ПРИМЕЧАНИЕ:
Если используется трехполосная звуковоспроизводящая система
(двухполосные акустические системы фронтальных каналов + сабвуфер),
обязательно установите переключатель выбора режима кроссовера ( ) в
положение «BP», переключатель множителя частоты ( ) в положение «х10» и
переключатель выбора входных каналов ( ) в положение «1/2». Примеры
подключения показаны на странице 11.
13
