Важные примечания по подключению усилителя по мостовой схеме

ПРИМЕЧАНИЕ:

Если используется только один входной канал, выходной сигнал будет низким. Если для

подачи сигнала на оба входа подключенного по мостовой схеме усилителя используется

линейный выход стереофонических или двух монофонических каналов, адаптер-

разветвитель не требуется.

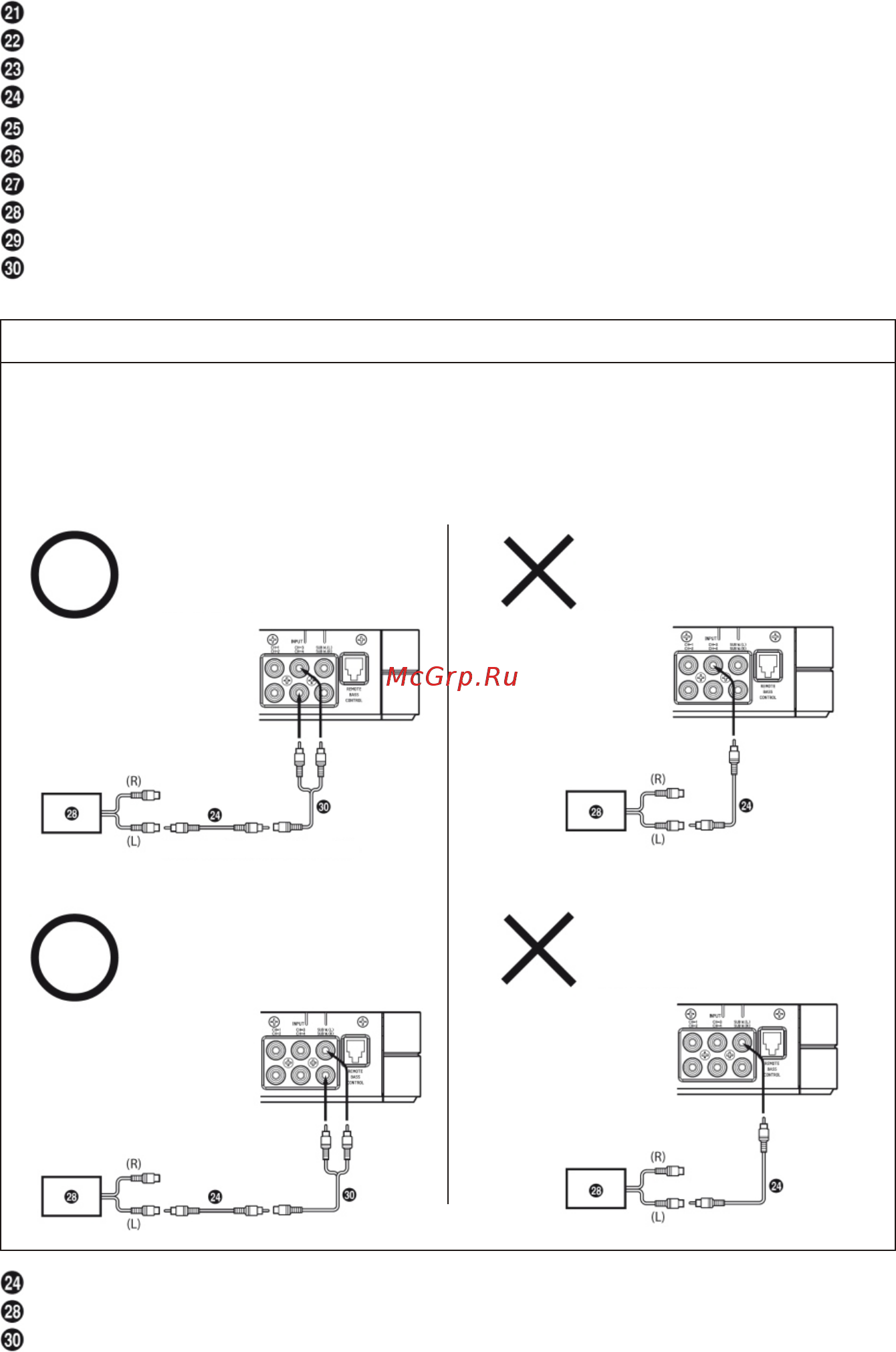

Правильное подключение

(Один сигнал)

Правильное подключение

(Один сигнал)

Неправильное подключение

(Один сигнал)

Неправильное подключение

(Один сигнал)

Удлинительный кабель RCA (приобретается отдельно)

Головное устройство и т.п.

Адаптер-разветвитель (приобретается отдельно)

Рис. 13
