Перечень подключений

Убедитесь, что головное устройство соответствует приведенным ниже условиям

(рис. 9):

Провод дистанционного включения

a. Головное устройство не имеет выхода дистанционного включения усилителя или

управления электроприводом антенны.

b. Сигнал на провод управления электроприводом антенны на головном устройстве

подается только при включении радиоприемника (и не подается при использовании

для воспроизведения кассеты или компакт-диска).

c. На провод управления электроприводом антенны на головном устройстве подается

сигнал логического уровня (+) 5 В, «масса» или провод не выдерживает напряжение (+)

12 В при подключении к другому оборудованию в дополнение к электроприводу

автомобильной антенны.

При наличии любого из описанных выше условий провод дистанционного включения

усилителя PDX-V9 необходимо подключить к отключаемому источнику питания (проводу

питания на замке зажигания автомобиля). Обязательно установите предохранитель 3 А как

можно ближе к месту соединения с проводом зажигания автомобиля. Использование

данного метода подключения позволит включать усилитель PDX-V9 и использовать его,

пока включено зажигание автомобиля.

Если это невозможно, кроме упомянутого выше предохранителя 3 А в разрез провода

включения PDX-V9 можно установить переключатель SPST (два контакта, два положения).

Данный переключатель будет использоваться для включения (и выключения) усилителя

PDX-V9. Этот переключатель нужно установить таким образом, чтобы он был легко

доступен водителю. Когда двигатель автомобиля не работает, данный переключатель

должен находиться в выключенном положении. В противном случае усилитель останется

включенным и будет разряжать аккумуляторную батарею автомобиля.

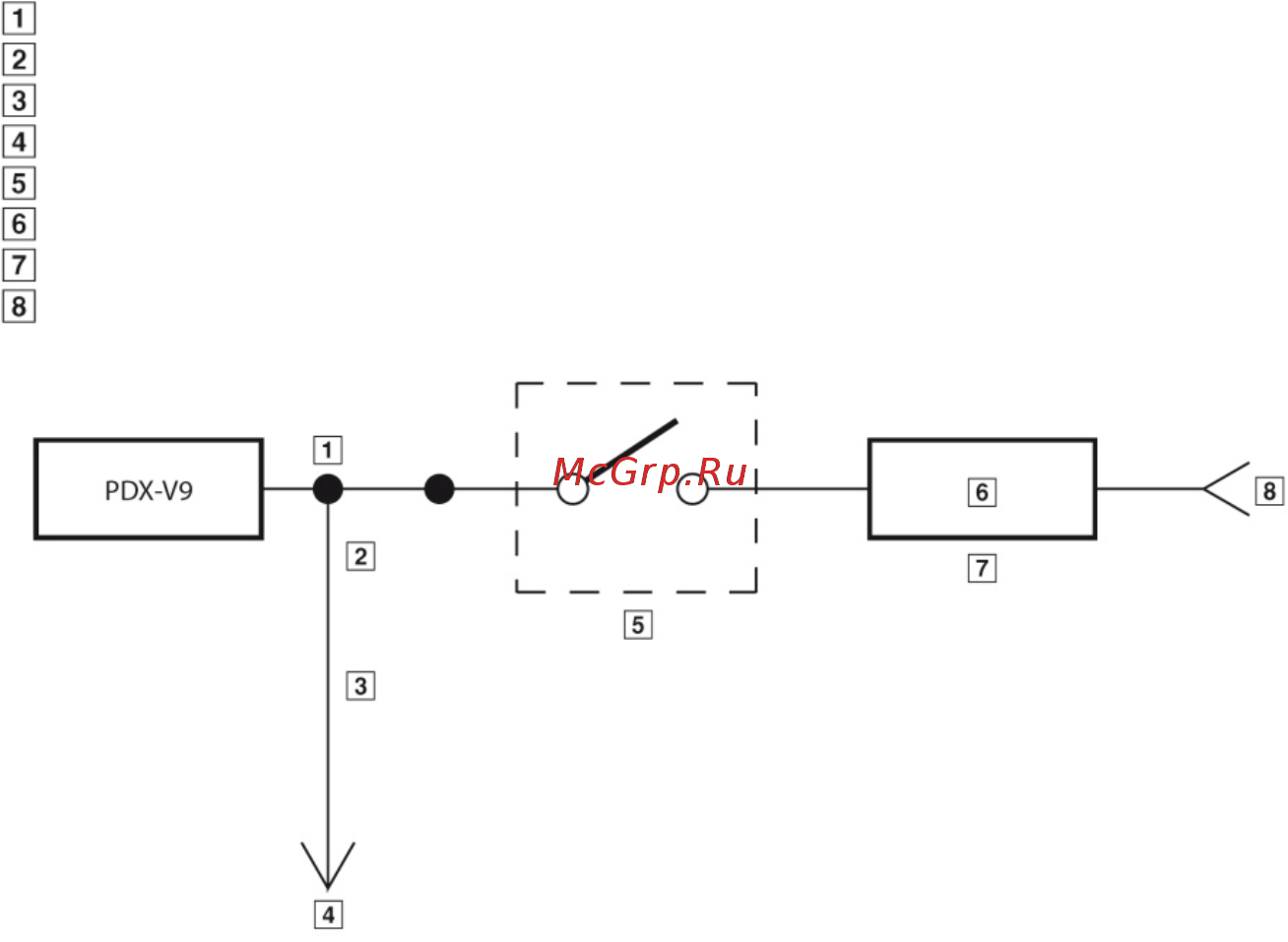

Сине-белый

Антенна с электроприводом

Провод дистанционного включения

К проводам дистанционного включения других компонентов Alpine

Переключатель SPST (опция)

Предохранитель (3 А)

Как можно ближе к месту соединения с проводом зажигания автомобиля

Провод зажигания автомобиля

Рис. 9
