Примечание: Если используется входной сигнал высокого уровня (выход на динамики)

головного устройства, провод дистанционного включения подключать не нужно, так как

будет использоваться функция автоматического обнаружения сигнала.

Провод заземления (приобретается отдельно)

Подсоедините этот провод к металлической детали кузова автомобиля (в месте

подключения полностью удалите краску, грязь и смазку до голого металла). Убедитесь,

что выбранная точка обеспечивает надежное соединение с «массой», проверив

наличие электрического соединения между этой точкой и минусовой (-) клеммой

аккумуляторной батареи автомобиля. Для предотвращения возникновения

паразитных контуров с замыканием через землю соединяйте все компоненты

звуковоспроизводящей системы с «массой» в одной точке.

Минимальное сечение провода для данного соединения:

 4AWG/21 мм

7 - 10 мм

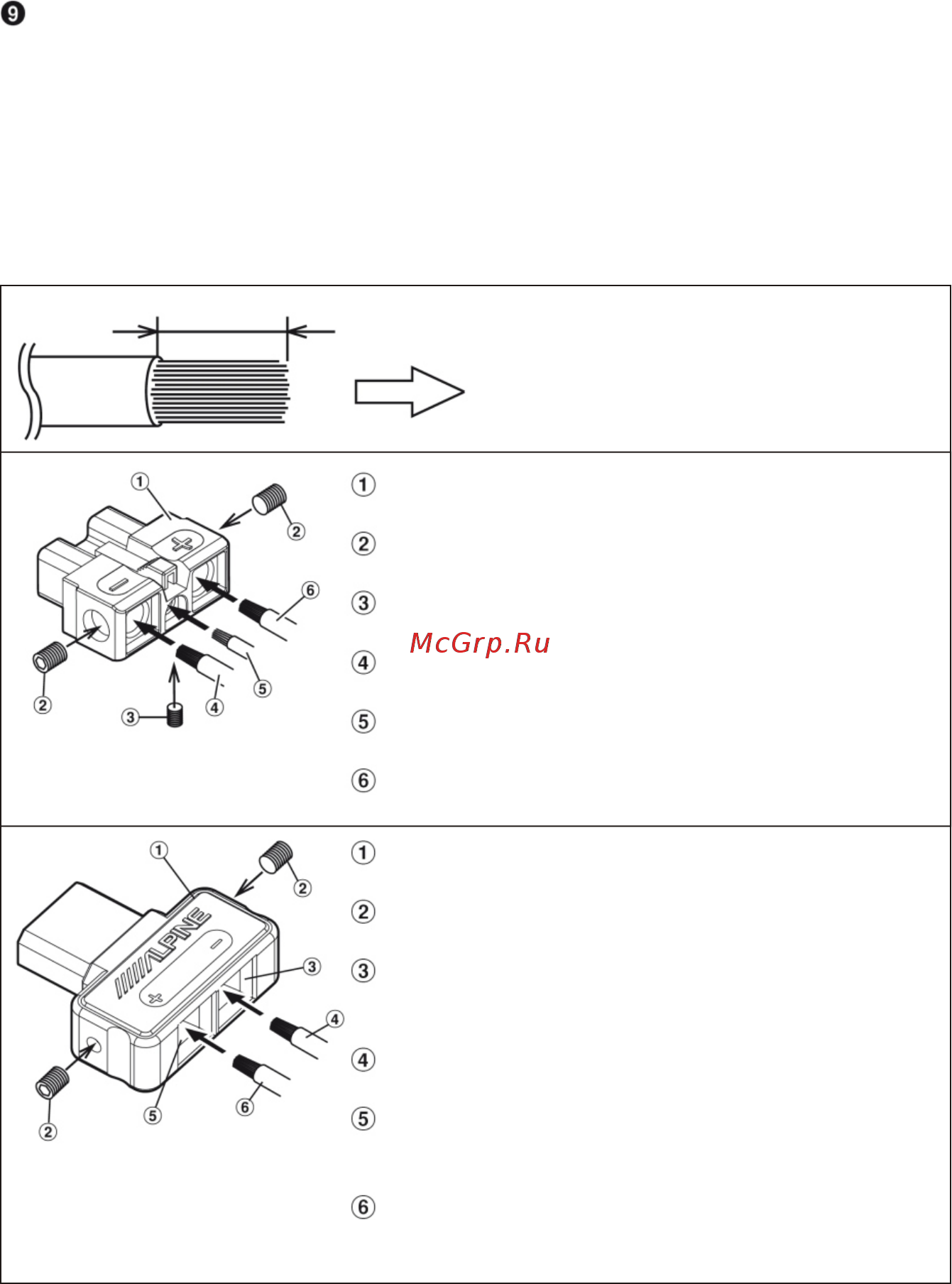

Разъем подключения проводов устройства

Рис. 6

Разъем подключения к аккумулятору

Винт под внутренний шестигранник (большой)

Винт под внутренний шестигранник (маленький)

Провод заземления

Провод дистанционного включения

Провод подключения к аккумулятору

Рис. 7

Провод подключения акустической системы

(плюсовой)

Разъем подключения акустической системы

Отверстие для винта по внутренний шестигранник

(маленький)

Отверстие для подключения минусового провода

Провод подключения акустической системы

(минусовой)

Отверстие для подключения плюсового провода

Рис. 8
