А. Установка одного усилителя

1. Установите усилитель на ранее просверленные отверстия для винтов.

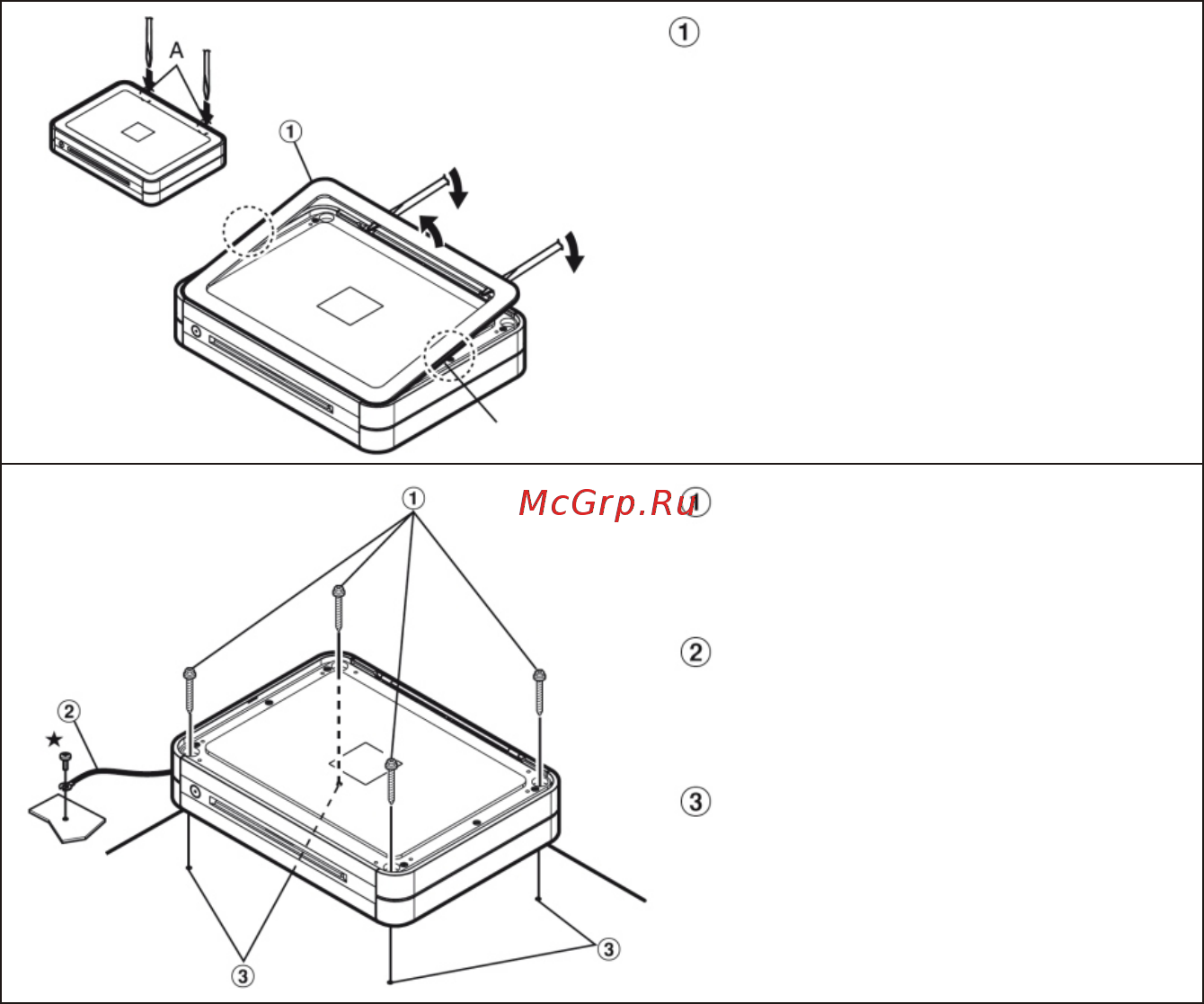

2. Снимите верхнюю крышку усилителя, вставив плоский инструмент (например,

инструмент для снятия панелей или плоскую отвертку) в две прорези на усилителе

(помеченные как А). Если снять верхнюю крышку невозможно, изогните ее и

освободите фиксаторы на обеих сторонах. Смотрите рис. 1.

3. Закрепите устройство четырьмя самонарезающимися винтами (М4 х 36, входят в

комплект). Смотрите рис. 2.

4. Установите на место верхнюю крышку.

Верхняя крышка

Фиксаторы

Рис. 1

Самонарезающийся винт (М4 х 36)

Отверстие

Провод заземления

Рис. 2

В. Установка двух усилителей друг на друга

1. Сначала надежно установите один усилитель, как описано выше в шагах 1 - 3

процедуры А.

2. Закрепите на первом усилителе пластины (входящие в комплект других усилителей

PDX) винтами М3 х 7 (входящими в комплект других усилителей PDX). Смотрите рис. 3.

3. Установите второй усилитель сверху на первый.

4. Закрепите второй усилитель четырьмя винтами М4 х 24 (входящими в комплект другого

усилителя). Смотрите рис. 4.

5. Установите верхнюю крышку на второй усилитель.

С. Установка трех усилителей друг на друга

1. Сначала надежно установите первые два усилителя, как описано выше в шагах 1 - 4

процедуры В.

2. После этого установите третий усилитель, как описано выше в процедуре В для второго

усилителя. На этом установка трех усилителей друг на друга завершена.
