Панель переключателей

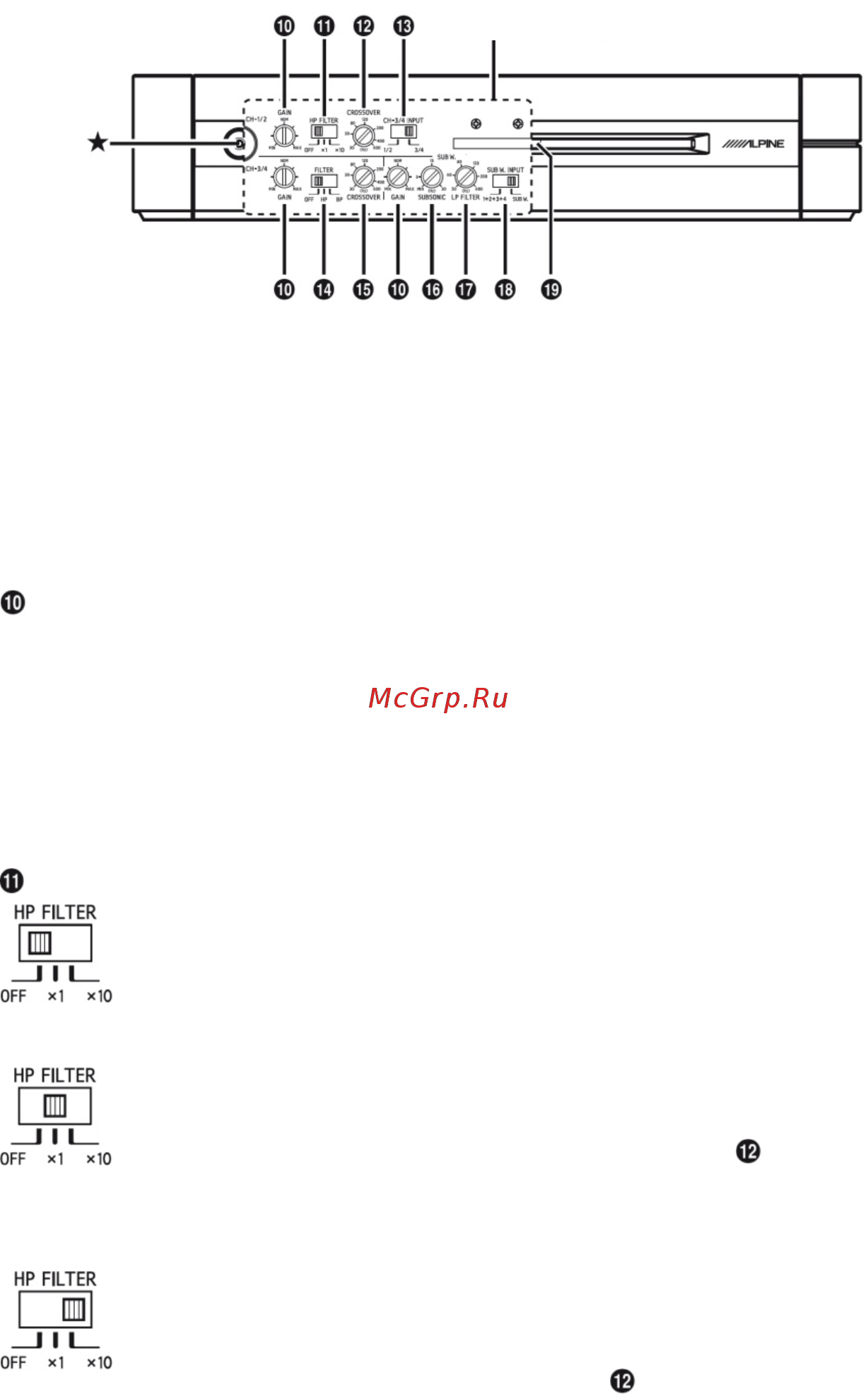

Рис. 10

Настройка переключателей

При проведении настроек, описанных ниже в шагах 10 - 18, шестигранным ключом

(меленьким, входящим в комплект) выкрутите винт под внутренний шестигранник

(отмеченный « на рисунке), и откройте крышку панели управления.

ПРИМЕЧАНИЕ:

Перед изменением положения любого переключателя выключите усилитель;

вставляйте небольшую отвертку или другой подобный инструмент перпендикулярно

переключателю.

Регулятор уровня усиления входного сигнала

Установите на усилителе PDX-V9 уровень усиления входного сигнала на минимальное

значение. Используя в качестве источника звучания компакт-диск с широким

динамическим диапазоном, увеличивайте уровень громкости на головном устройстве,

пока в звучании не появятся искажения.

После этого понизьте уровень громкости на 1 шаг (или пока звучание больше не будет

иметь искажений). Затем повышайте уровень усиления входного сигнала на усилителе,

пока воспроизводимое акустическими системами звучание снова не станет

искаженным. Слегка понизьте уровень усиления, чтобы звучание больше не имело

искажений; эта настройка уровня усиления будет оптимальной.

Переключатель множителя частоты (каналы 1 и 2, фильтр верхних частот)

а) Если сигнал с выхода усилителя будет подаваться на широкополосные

акустические системы или будет использоваться внешний электронный

кроссовер, установите данный переключатель в положение OFF (выключено).

На акустические системы будет подаваться широкополосный сигнал, верхние

или нижние частоты которого не будут отфильтровываться.

b) Если сигнал с выхода усилителя будет подаваться на акустические системы,

которые способны воспроизводить средние частоты (мидбасовые динамики),

установите переключатель в положение «х1». При выборе данного положения

с помощью регулятора настройки частоты кроссовера ( ) можно выбрать

граничную частоту фильтра в пределах от 30 Гц до 600 Гц. Все сигналы с

частотами ниже установленной с помощью данного регулятора граничной

частоты, будут отфильтровываться.

c) Положение «х10» данного переключателя используется только тогда, когда

сигнал с выхода усилителя подается на акустические системы, способные

воспроизводить только высокие частоты (среднечастотные или

высокочастотные динамики). При выборе данного положения с помощью

регулятора настройки частоты кроссовера ( ) можно выбрать граничную

частоту фильтра в пределах от 300 Гц до 6 кГц. Все сигналы с частотами ниже

установленной с помощью данного регулятора граничной частоты, будут

отфильтровываться (крутизна характеристики фильтра 12 дБ на октаву).
