H07RN – F
HAR

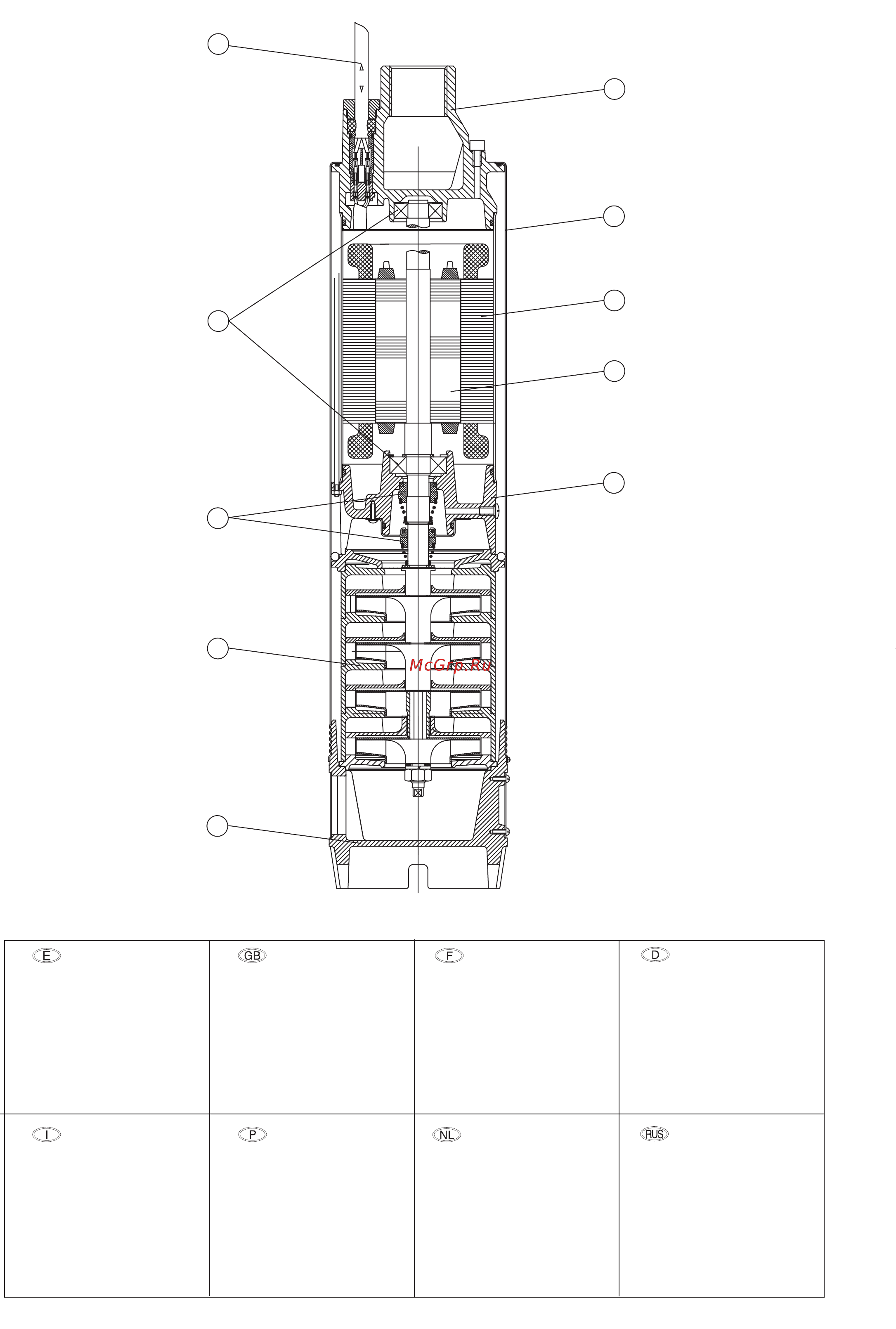

1. Cable
2. Conjunto hidráulico
3. Pie
4. Retén mecánico
5. Rodamiento
6. Estator
7. Eje motor
8. Cuerpo bomba
9. Cuerpo intermedio
10. Racor impulsión
1. Cabo
2. Parte hidraúlica.
3. Pe
4. Fecho mecanico
5. Rolamento
6. Stator
7. Veio de motor
8. Corpo de pompa
9. Corpo intermedio
10. Adaptador de impulsao
1. Cable
2. Hydraulic set
3. Foot
4. Mechanical seal
5. Anti-friction bearing
6. Stator
7. Motor shaft
8. Pump casing
9. Interstage casing
10. Delivery connector
1. Câble
2. Partie hydraulique
3. Pied
4. Garniture mecanica
5. Roulement
6. Stator
7. Arbre de moteur
8. Corps de pompe
9. Corps intermédiaire
10. Raccord refoulement
1. Kabel
2. Hydraulisches teil
3. Fub
4. Gleitringdichtung
5. Wälzlager
6. Stator
7. Motorwelle
8. Pumpengehäuse
9. Zwischengehäuse
10. Druckstutzen
1. Cavo
2. Parte idraúlica
3. Piede
4. Tenuta meccanica
5. Cusinetto a rotolamento
6. Estator
7. Albero del motore
8. Corpo della pompa
9. Corpo intermedio
10. Raccordo di mandata
1- абель
2- идравлический комплекс
3- Одножия
4- 3атвор
5- одшипник
6- татор
7- Ось
8- Kорпус
9- нутри покрышки
10- оставки
1 - Kabel
2 - Hydraulisch gedeelte
3 - Voet
4 - Mechanische seal
5 - Lagering
6 - Stator
7 - Motoras
8 - Pomphuis
9 - Middenhuis
10 - Outlet koppeling
2262 ACUARIA 37-57.QXD 7/1/08 13:36 Página 13
Содержание
- Acuaria 37 57 1
- Advertencia para la seguridad de personas y cosas 1
- Esta simbología junto con las palabras peligro y atención indican la posibilidad de peligro como conse cuencia de no respetar las prescripciones correspondientes 1
- Compruebe que la tensión y la frecuencia de la red corres ponde con la indicada en la placa de características asegúrese de que el valor del condensador sea igual al descrito en la placa sólo versión monofásica 2
- Instruction manual 2
- La bomba no debe funcionar nunca en seco 2
- La protección térmica debe ser suministrada por el usuario de acuerdo a las normativas de la instalación vigentes para una correcta conexión eléctrica siga los esque mas de la fig 3 o fig 4 2
- Mantenimiento las bombas serie acuaria están exentas de mante nimiento en épocas de heladas tenga la precaución de vaciar la tubería 2
- Puesta en marcha si existe alguna válvula de compuerta ábrala total mente conecte el interruptor de suministro eléctrico en ningún caso el agua manará al final de la tubería al momento si el recorrido es considerable espere unos minutos 2
- Safety precautions 2
- Si el motor no arranca o no brota agua al final de la tubería procure descubrir la anomalía a través de la relación de averías más habituales y sus posibles soluciones que facilitamos 2
- This symbol together with one of the following words danger or warning indicates the risk level deriving from failure to observe the prescribed safety precautions 2
- Verifique que la corriente absorbida sea como la marcada en la placa de características y ajuste el relé térmico debidamente sólo en la versión trifásica 2
- Warns that failure to observe the precautions involves a risk of damage to persons and or things 2
- Warns that failure to observe the precautions involves a risk of elec tric shock 2
- Warns that failure to observe the precautions involves the risk of dama ging the pump and or the plant 2
- Avertissements pour la sécurité des personnes et des choses 3
- Avertit que la non observation de la prescription comporte un risque de choc électrique 3
- Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et ou à l installation 3
- Avertit que la non observation de la prescription comporte un risque de lésion ou dommage aux personnes et ou aux choses 3
- Danger tension dangereuse 3
- Généralités 3
- Installation 3
- Le symbole associè à l un des mots danger et avertissement indique la possibilité de danger dérivant du non respect de la prescription correspondante suivant les spécifications suivantes 3
- Manuel d instructions 3
- Gebrauchsanweisung 4
- Macht darauf aufmerksam daß die nichtbeachtung der vorschriften das risikos eines schadens an pumpe und oder anlage nach sich zieht kann 4
- Macht darauf aufmerksam daß nichbeachtung der vorschriften das risiko eines elektrischen schadens nach sich ziehen kann 4
- Macht darauf aufmerksam daß nicht beachtung der vorschriften das risiko eines schadens an personen und oder sachen nach sich ziehen kann 4
- Sicherheitshinweise für personen und sachen dieses symbol gibt zusammen mit den schrift zügen achtung und vorsicht die wahrscheinlichkeit eines risikos an das auf die nichbeachtung der vorschriften zurückgeht die schriftzüge sind wie folgt in den vorschriften zu verstehen 4
- Avverte che la mancata osser vanza della prescrizione comporta un rischio di danno alla pompa o al l impianto 5
- Avverte che la mancata osser vanza della prescrizione comporta un rischio di scosse elettriche 5
- Avvertimenti per la sicurezza delle persone e delle cose 5
- Manuale d istruzioni 5
- Manual de instruções 6
- Algemeeen wij raden u aan de onderstaande instructies nauwkeurig door te lezen voor een juiste en probleemloze installatie zodat onze elektrische pompen optimaal renderen het betreft vertikaal onder te dompelen gemakkelijk te installeren pompen volledig gemaakt van roestvrij staal met uitzondering van de onderste en bovenste grijze gietijzeren steunen gemaakt voor het gebruik van schoon water zonder zwevende elementen en met een maximum temperatuur van 35º c gemaakt van eerste klas materiaal en ontworpen aan strikt uitgevoerde hydraulische en elektrische controles doorloop de hierna volgende instructies en het elektrisch schema voor een juiste installatie dit om overbelasting van de motor en andere mogelijke gevolgen te voor komen waarvoor de fabrikant niet aansprakelijk zijn 7
- Deze symbolen tezamen met de woorden gevaar en let op duiden op gevaar ten gevolge van het niet naleven van de desbetreffende voorschriften 7
- Handleiding 7
- Installatie 7
- Veiligheidsinstructies ter voorkoming van letsel en materiële schade 7
- Апуск 8
- О а о ь 8
- Риводимые далее знаки наряду со словами опасность и внимание указывают на возможность возникновения опасности при несоблюдении соответствующих инструкций 8
- У я о э уа а 8
- Уход 8
- Acuaria 37 57 qxd 7 1 08 13 36 página 13 13
