27
FR
Conserver ce mode demploi pour pouvoir le
consulter à tout moment. En cas de vente, de cession
ou de déménagement, veiller à ce quil suive
lappareil.
Lire attentivement les instructions : elles contiennent
des conseils importants sur linstallation, lutilisation et
la sécurité de lappareil
Linstallation de lappareil doit être effectuée par un
professionnel du secteur conformément aux
instructions du fabricant.
Nimporte quelle opération de réglage, dentretien ou
autre, doit être effectuée après avoir débranché la
prise de la cuisinière.

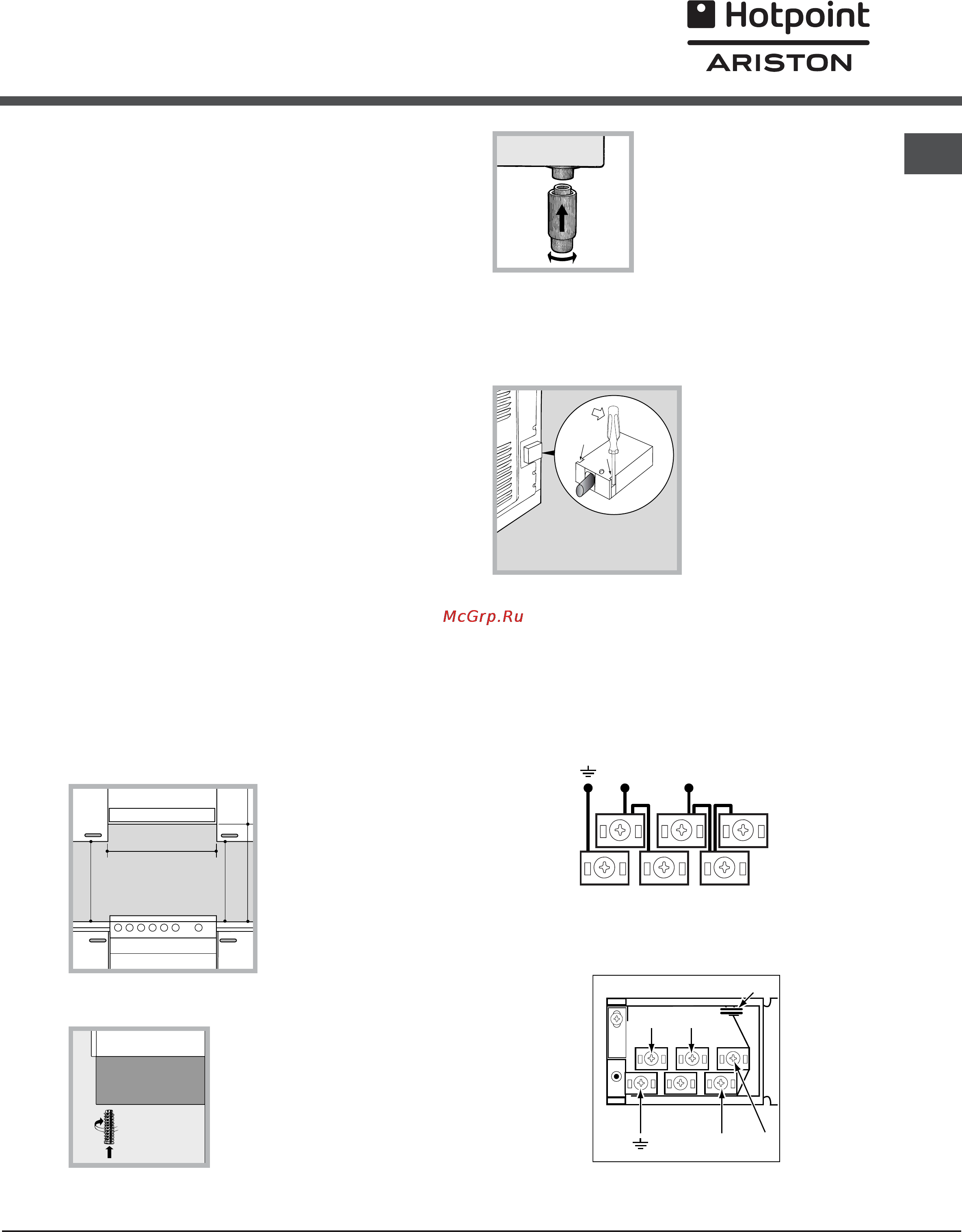

Positionnement et nivellement
Lappareil peut être installé à côté de meubles dont
la hauteur ne dépasse pas celle du plan de cuisson.
Sassurer que le mur en contact avec la paroi arrière
de lappareil est réalisé en matériel ignifuge résistant
à la chaleur (T 90°C).
Pour une installation correcte :
installer cet appareil dans une cuisine, une salle à
manger ou un studio (jamais dans une salle de
bains);
si le plan de cuisson de la cuisinière dépasse le
plan de travail des meubles, il faut que ces derniers
soient placés à au moins 600 mm de lappareil.
 si la cuisinière est installée sous un élément suspendu, il
faut que ce dernier soit placé à au moins 420 mm de
distance du plan.
Il faut prévoir une distance de 700 mm si les éléments
suspendus sont
inflammables (voir figure);
ne pas placer de
rideaux derrière ou sur
les côtés de la
cuisinière à moins de
200 mm de distance.
 pour linstallation de
hottes, se conformer
aux instructions de leur
notice demploi.
Nivellement
Pour mettre lappareil bien à
plat, visser les pieds de
réglage fournis aux
emplacements prévus aux
coins à la base de la cuisinière
(voir figure).
Montage des pieds* par
encastrement sous la base.
Raccordement électrique
Montage du cordon dalimentation
Ouverture du bornier :
Faire pression à laide dun tournevis sur les
languettes latérales du couvercle du bornier ;
Tirer et ouvrir le
couvercle du bornier.
Pour monter le câble dalimentation, procéder comme
suit :
dévisser la vis du serre-câble de même que les vis
des contacts
Les pontets sont montés en usine pour raccordement
à 230V monophasé (voir figure).
pour effectuer les raccordements électriques
illustrés, utiliser les deux pontets placés dans le
boîtier (voir figure - référence P)
Installation
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*
Nexiste que sur certains modèles
N
L2
L1
L3
P
NL
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
