4
IT
norme UNI-CIG 7141.
Se una o più di queste condizioni non può essere
rispettata o se la cucina viene installata secondo le
condizioni della classe 2 - sottoclasse 1 (apparecchio
incassato tra due mobili), bisogna ricorrere al tubo
flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in acciaio
inossidabile a parete continua con attacchi filettati
Verificare che il tubo sia conforme alle norme UNI-
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
gomma conformi alla UNI EN 549
.
Per mettere in opera il tubo eliminare il portagomma
presente sullapparecchio (il raccordo di entrata del
gas allapparecchio è filettato 1/2 gas maschio
cilindrico).
Effettuare lallacciamento in modo che la lunghezza
della tubatura non superi i 2 metri di estensione
massima, e assicurarsi che il tubo non venga a
contatto con parti mobili e non sia schiacciato.
Controllo tenuta
A installazione ultimata, controllare la perfetta tenuta
di tutti i raccordi utilizzando una soluzione saponosa e
mai una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare lapparecchio a un tipo di gas
diverso da quello per il quale è predisposto (indicato
sulletichetta di taratura sul coperchio).
Adattamento del piano cottura
Sostituzione degli ugelli dei
bruciatori del piano:
1. togliere le griglie e sfilare i
bruciatori dalle loro sedi;

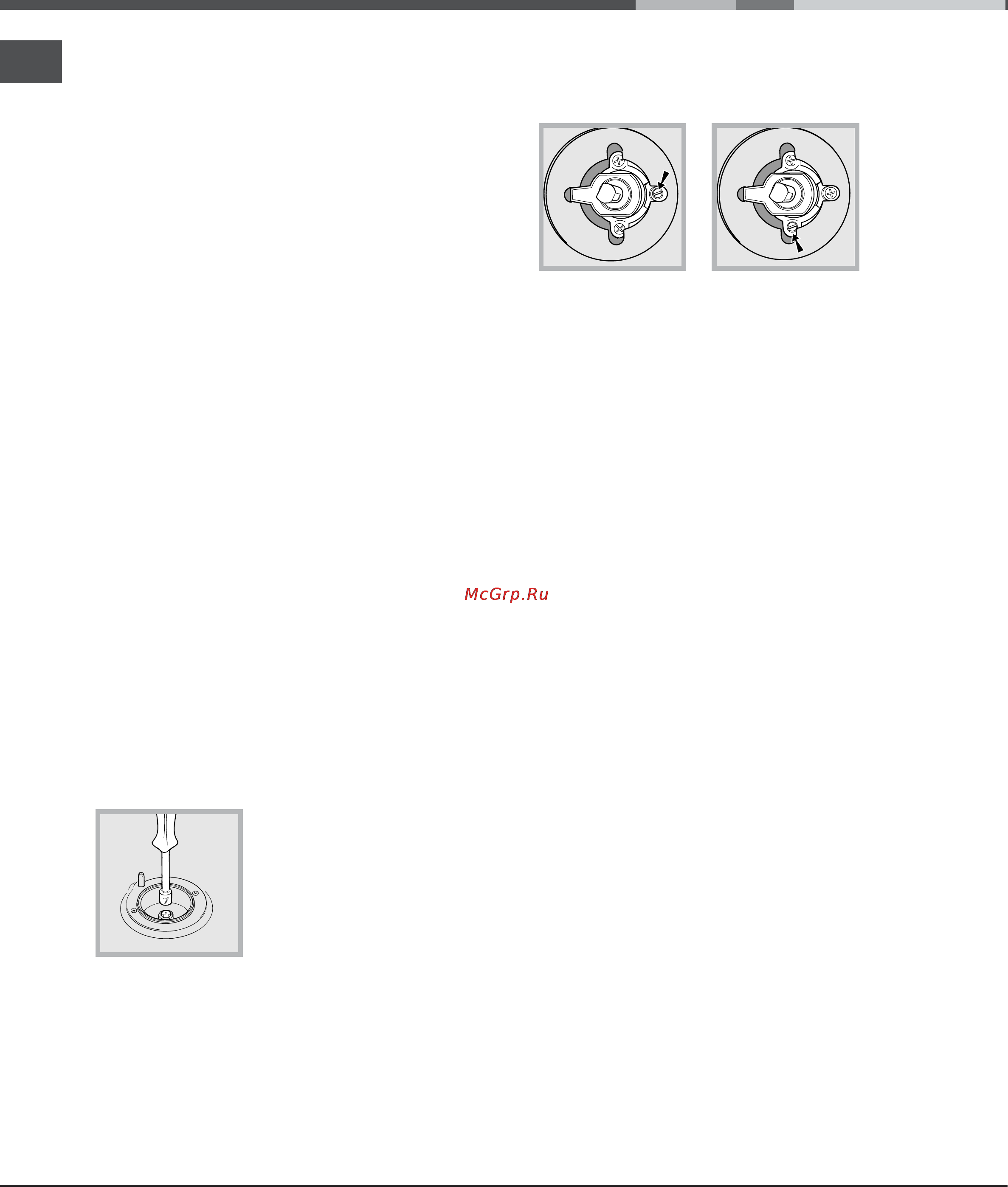

2. svitare gli ugelli, servendosi
di una chiave a tubo da 7 mm
(vedi figura), e sostituirli con
quelli adatti al nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e ugelli);
3. rimettere in posizione tutti i componenti seguendo
le operazioni inverse rispetto alla sequenza di cui
sopra.
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta allinterno o di fianco allastina del
rubinetto fino a ottenere una piccola fiamma regolare.
Nel caso dei gas liquidi, la vite di regolazione dovrà
essere avvitata a fondo;
3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non si
abbiano spegnimenti del bruciatore.
I bruciatori del piano non necessitano di regolazione
dellaria primaria.
Dopo la regolazione con un gas diverso da quello di
collaudo, sostituire la vecchia etichetta di taratura
con quella corrispondente al nuovo gas, reperibile
presso i Centri Assistenza Tecnica Autorizzata.
Qualora la pressione del gas sia diversa (o
variabile) da quella prevista, è necessario installare
sulla tubazione dingresso un regolatore di pressione,
secondo le
norme EN 88-1 e EN88-2 per i regolatori
per gas canalizzati.
