Deutsch
(German)
CP0611P Serie
Schlagschrauber
BEFRISTETE HERSTELLERGARANTIE
Befristete Garantie: Die Chicago Pneumatics Tool Co. LLC (im folgenden
“CP” genannt) garantiert für ein Jahr ab Kaufdatum, daß die “Produkte”
frei von Material-und Verarbeitungsschäden sind. Die Garantie gilt nur
für Produkte, die neu von CP oder einem autorisierten Händler gekauft
wurden. Die Garantie erlischt für Produkte, die unsachgemäß eingesetzt
oder behandelt, modiziert oder von einer Person, die nicht CP oder einem
von CP autorisierten Kundendienst-Center angehört, repariert wurden.
Falls ein CP-Produkt innerhalb eines Jahres nach dem Kauf Material-
oder Verarbeitungsfehler aufweist, senden Sie es unter Vorauszahlung
der Transportkosten an das Kundendientst-Center des CP Werks oder
ein autorisiertes Kundendienst-Center für CP-Werkzeuge. Fügen Sie
Ihren Namen und Ihre Anschrift, einen Kaufnachweis sowie eine kurze
Beschreibung des Fehlers bei. CP behält sich die Entscheidung vor, ob
fehlerhafte Produkte kostenfrei ersetzt oder repariert werden. Reparatur
oder Ersatz eines fehlerhaften Produktes verlängem die ursprüngliche
Garantiedauer nicht. Die Haftung von CP und Ihre Rechte aus dieser
Garantie sind auf die Reparatur oder den Ersatz des fehlerhaften Produkts
beschränkt. (CP übernimmt keine weitere ausdrückliche oder
stillschweigende Gewährleistung. CP übernimmt keinerlei Haftung
für mittelbare oder unmittelbare Folgeschäden oder Kosten mit
Ausnahme der beschriebenen Reparatur- oder Ersatzleistungen.)
Ursprüngliche Betriebsanleitung
Copyright 2011, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht aushrücklich genehmigte Verwendung
oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.
Dies gilt insbesondere auch für Handelsmarken, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene
Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht
durch die Garantie bzw. Produkthaftung abgedeckt.
DE
Erklärung zu Geräuschemission und Vibration
Schalldruckpegel 102 dB(A), Ungewissheit 3 dB(A), gemäß
EN ISO 15744. Für Schallstärke, 11 dB (A) hinzufügen.
Vibrationspegel:
16.8 m/s², Ungewissheit k = 4.7 m/s², re. ISO 28927-2.
Erklärung zu Geräuschemission und Vibration
Alle Werte sind zum Zeitpunkt dieser Veröffentlichung
auf dem aktuellen Stand. Neueste Informationen
nden Sie unter
Die genannten Werte wurden durch Tests gemäßt den
angegebenen Normen unter Laborbedingungen ermittelt und
sind nicht ausreichend für Risikoanalysen. Die tatsächlichen
Meßwerte am Einsatzort können je nach Umgebung
auch höher ausfallen. Die konkrete Belastung und das
Gesundheitsrisiko des Benutzers sind von Person zu Person
verschieden und hängen von den Arbeitsgewohnheiten, dem
Werkstück und der Gestaltung des Arbeitsplatzes sowie von
der Belastungsdauer und dem Gesundheitszustand des
Benutzers ab. Wir, die Chicago Pneumatic, haften nicht für
die Folgen einer Anwendung der genannten Werte anstelle
von Meßwerten der tatsächlichen Belastungswerte in einer
Risikoanalyse für einen konkreten Arbeitsplatz, der sich
unserer Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom
auslösen, sofern sein Gebrauch nicht in ausreichendem Maße
geregelt wird. Ein EU-Leitfaden zur Regelung von Hand-Arm
Vibrationen steht im Internet zur Verfügung: www.pneurop.
eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_
sheet_0111.pdf
Wir empfehlen ein Programm zur Gesundheitsüberwachung,
durch welches frühe Symptome erkannt werden können,
welche auf die Vibrationsexposition zurückgeführt werden
könnten, so dass die
Abläufe der Maßnahmen daraufhin so geändert werden
können, dass zukünftige Beeinträchtigungen vermieden
werden.
BETRIEBSANLEITUNG
Machinentyp:
Dieses Produkt dient zum Anziehen und Lösen von Schrauben in
Holz, Metall und Kunstoffen. Andere oder darüber hinausgehende
Benutzung gilt als nicht bestimmungsgemäß. Nur für denindustriellen
Einsatz.
Anforderungen an die Luftversorgung
1. Versorgen Sie das Werkzeug mit 90 psig (6,3 bar) sauberer,
trockener Luft. Ein höherer Druck vermindert die Lebensdauer des
Werkzeugs drastisch.

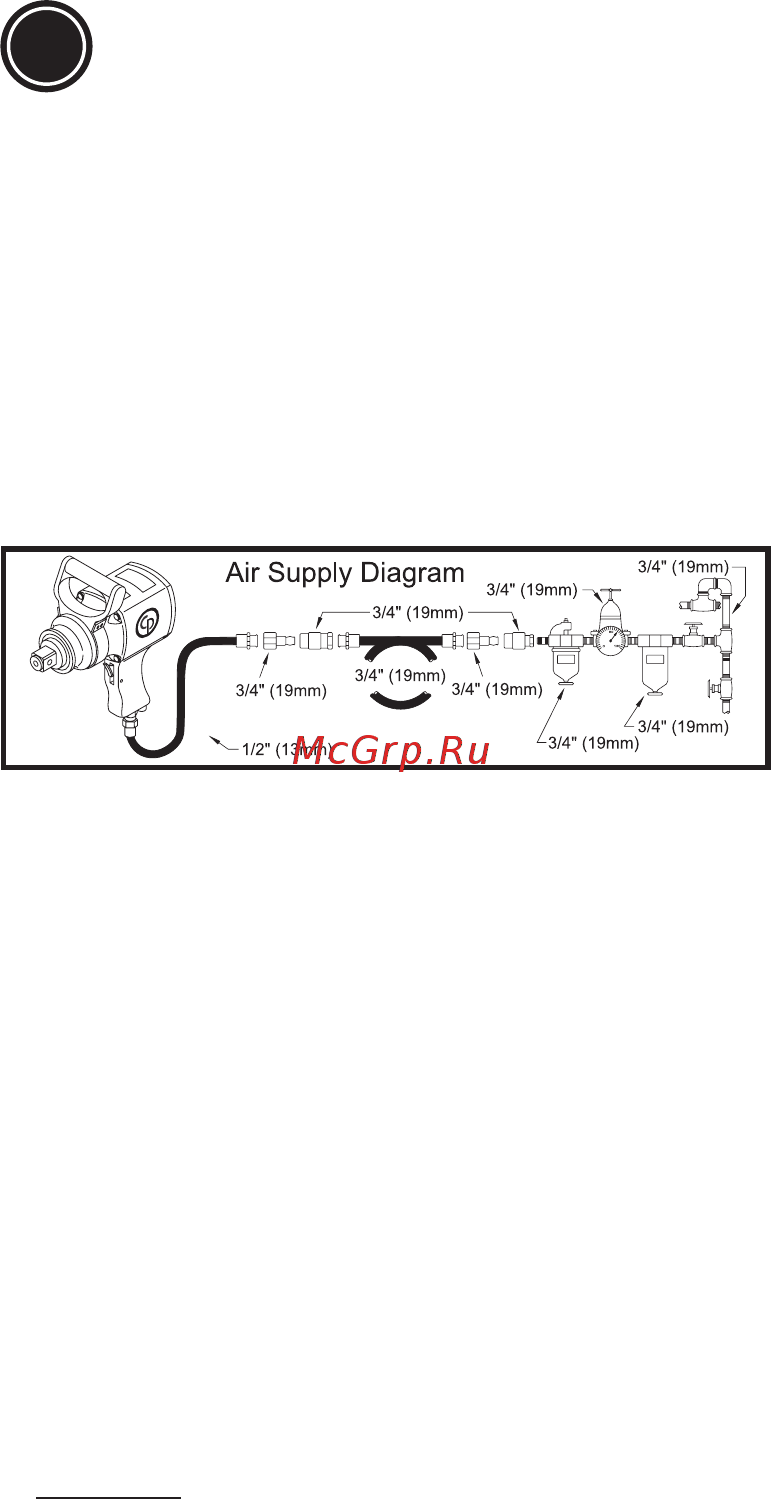

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung
der Röhre, des Schlauchs und der Verbindungsstücke in den
Größenangaben der Zeichnung.
Schmierung
1. Benutzen Sie einen Luftleitungsöler mit SAE #10 Öl, der auf zwei
(2) Tropfen Öl pro Minute justiert ist. Falls kein Luftleitungsöler
benutzt werden kann, füllen Sie durch die Schmieröffnung täglich
Luftmotoröl nach.
2. Verwenden Sie für die Kupplung des Schlagmechanismus 43 g
synthetisches Schmiermittel CP Pneu-Lube Nr. 8940158455.
Betrieb
Dieser Schlagschrauber ist für die Montage und Demontage von
Schraubteilen unter Verwendung spezieller Schlagschrauber-
Steckschlüssel vorgesehen. Zum Einschalten Abzug am Griff
des Schlagschraubers betätigen. Für Rechtslauf (Anziehen von
Rechtsgewinden) Umschaltventil zum Vorwärtspfeil drehen.
Für Linkslauf (Lösen von Rechtsgewinden) Umschaltventil zum
Rückwärtspfeil drehen.
Wartung
1. Bei täglichem Gebrauch den Luftmotor nach dem ersten
Jahr, die Kupplung des Schlagmechanismus alle drei Monate
auseinanderbauen und prüfen. Ersetzen Sie alle beschädigten
oder verschlissenen Komponenten.
2. Teile, die hohem Verschleiß ausgesetzt sind, sind in der Teileliste
unterstrichen.
3. Um die Ausfallzeit so gering wie möglich zu halten, empfehlen wir
die Reparatursätze:
Feineinstellsatz: siehe Stückliste 2050552983
Technische Daten
Leerlaufdrehzahl; 3500 U/min
