10
EURORACK UB1622FX-PRO/UB1832FX-PRO/UB2222FX-PRO/UB2442FX-PRO

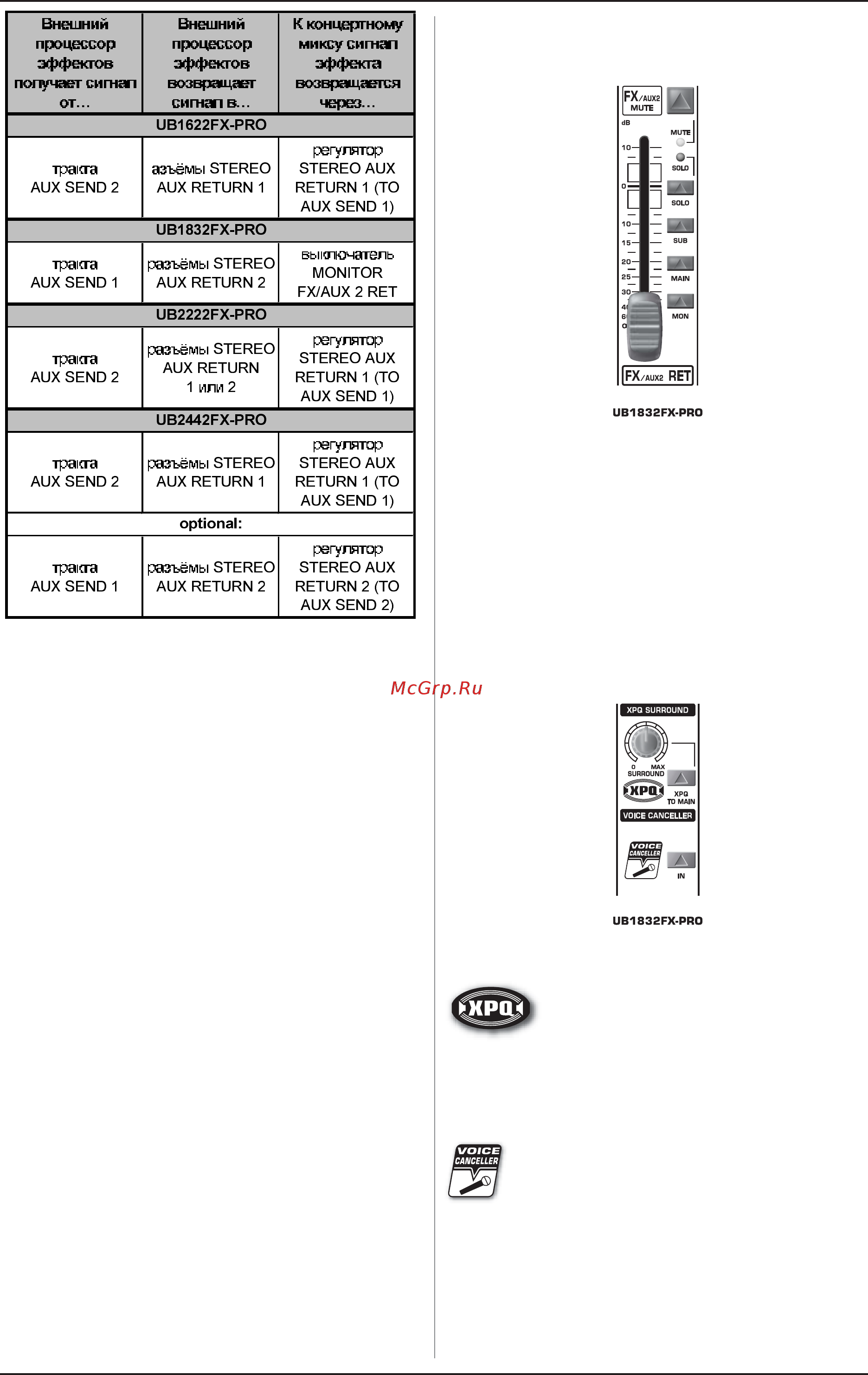

Таб. 2.1: Разъёмы и регуляторы для мониторного микса с
эффектом
STEREO AUX RETURN FX
У микшеных пультов UB1622FX-PRO и UB1832FX-PRO
это STEREO AUX RETURN 2, у моделей UB2222FX-PRO и
UB2442FX-PRO - STEREO AUX RETURN 3.
С помощью регулятора STEREO AUX RETURN FX Вы
определяете уровень сигналов, отбираетмых на разъёмах
AUX RETURN FX и направляемых в главный микс (Main
Mix). Если внешний источник сигнала не подключён, то
здесь отбирается выходной синал внутреннего процессора
эффектов.
MAIN MIX / TO SUBS
Эта кнопка направляет поступающий через разъёмы
STEREO AUX RETURN FX сигнал на Main Mix (отжата) или
на Submix (нажата).
В UB2442FX-PRO Вы можете также назначать сигнал на
подгруппы (используя кнопки 1-2 / 3-4, справа рядом с MAIN
MIX / TO SUBS).
SOLO RETURNS
Кроме того, у этой модели предусмотрена возможность
направлять возвраты Aux Return вместе на шину Solo и
PFL. Светодиод горит, когда Solo включён.
STEREO AUX RETURN 4 (только у UB2442FX-PRO)
Этот регулятор служит той же цели, что и другие
регуляторы Stereo Aux Return. Дополнительно этот тракт
Aux Return даёт Вам возможность прослушивать сигнал с
помощью кнопки CTRL ROOM & PHONES ONLY.
CTRL ROOM & PHONES ONLY
С помощью этой кнопки можно направить сигналы с
разъёмов AUX RETURN 4 на выходы студии или наушников.
2.3.6 Дополнение к UB1832FX-PRO
Регулятор AUX RETURN FX в пульте UB1832FX-PRO
выполен как стереофейдер и имеет различные
возможности маршрутизации: тракт заглушается с
помощью MUTE (разумеется, не для PFL!), SOLO
направляет сигнал на шину Solo или PFL, SUB - в подгруппы,
а MAIN - на главный микс.
Рис. 2.13: Фейдер FX/AUX 2 Return у UB1832FX-PRO
MON
Кнопка MON направляет сигнал с разъёмов AUX
RETURN 2 в мониторный тракт (Monitor) параллельно
мониторному сигналу из каналов.
Если Вы хотите добавить сигнал эффекта к мониторному
миксу, то можете включить перед фейдером посыл Aux 1,
оттуда направить в процессор эффектов и добавить
обработанный сигнал к мониторному миксу через AUX
RETURN 2.
2.3.7 Функция XPQ Surround
(только у UB1832FX-PRO)
Рис. 2.14: Элементы управления функции Surround
Функция XPQ Surround может включаться и выключаться
кнопкой XPQ TO MAIN. При этом речь идёт о
встроенном эффекте, обеспечивающем
расширение стереобазы. В результате
звучание становится более живым и прозрачным. С
помощью регулятора SURROUND Вы можете установить
интенсивность эффекта.
VOICE CANCELLER
Это схема фильтрации, позволяющая почти полностью
удалить голосовую составляющую записи.
Фильтр построен так, что голосовые частоты
заглушаются без значительного влияния на
остальной спектр музыкального сигнала. При
этом, фильтр работает только в центральной части стерео-
панорамы, то есть там, где в основном и расположен голос.
+ Подсоедините источники сигнала, который Вы
хотите обработать с помощью функции Voice
Canceller, к разъёмам CD/TAPE INPUT. Данная
схема не работает с другими входами.
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЕ
