8
EURORACK UB1622FX-PRO/UB1832FX-PRO/UB2222FX-PRO/UB2442FX-PRO
2.2.4 Кнопки маршрутизации, баланс,
Solo и канальный фейдер

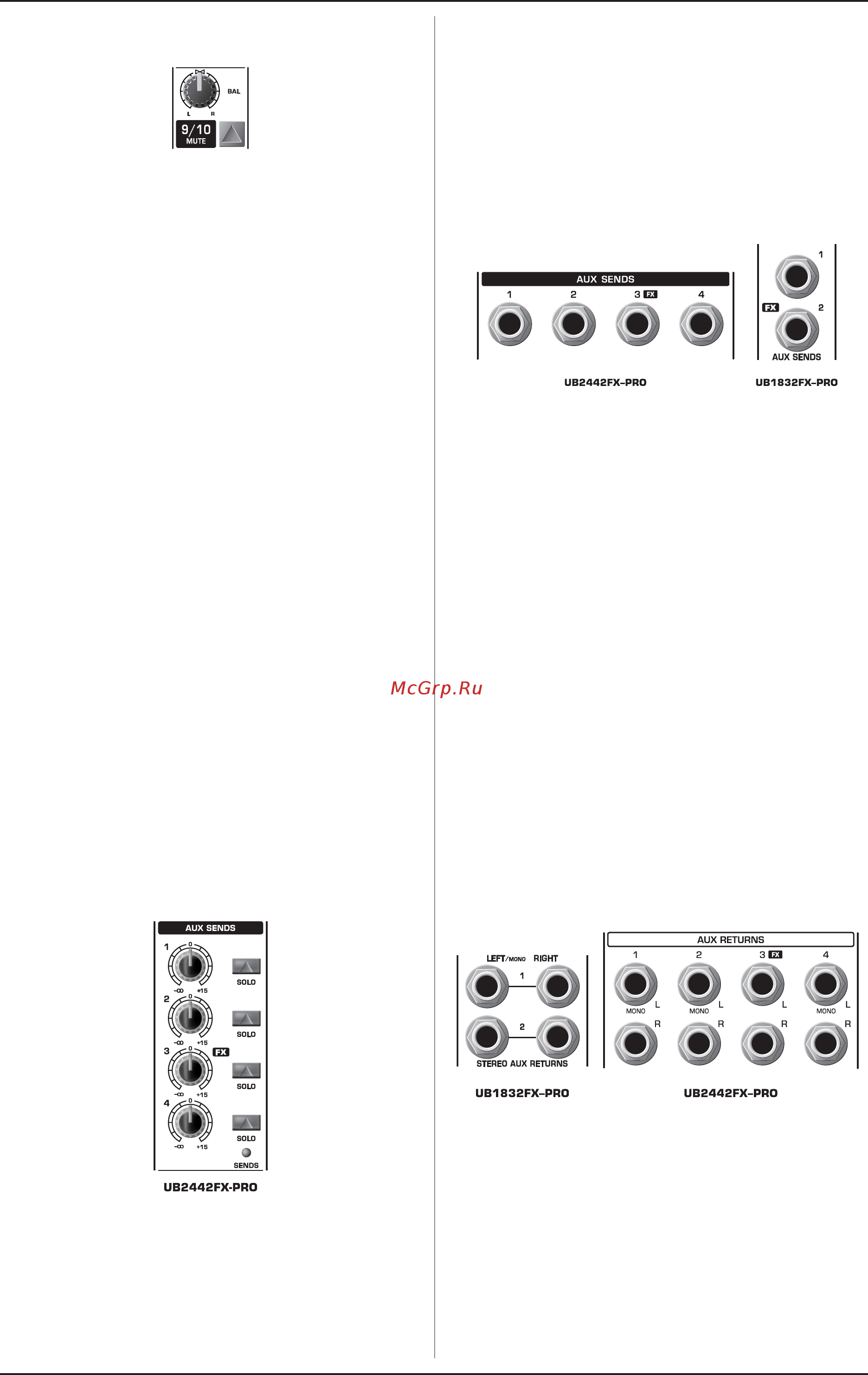

Рис. 2.6: Регулятор баланса и кнопка Mute
BAL
Регулятор BAL (баланс) по своей функции сходен с
регулятором PAN в моноканалах. Регулятор баланса опре-
деляет соотношение уровней входных сигналов правого и
левого каналов перед тем, как направить их на правую или
левую шину главного микса (или чётную или нечётную
подгруппу).
Остальные элементы управления стереоканалов функцио-
нируют также, как и элементы моноканалов (кнопка MUTE,
светодиоды MUTE и CLIP, кнопки SOLO, SUB и MAIN, а
также фейдер).
2.3 Панель подключения и главная секция
Если для понимания функций каналов мы рассматривали
прохождение сигналов сверху вниз, то теперь мы будем
изучать микшерный пульт слева направо. Сигналы, так
сказать, сначала отбираются с одного и того же места
каждого канала, собираются вместе и направляются затем
в главную секцию.
2.3.1 Регуляторы MON, Aux Sends 1, 2 и 3 (FX)
При повороте регулятора AUX 1 соответствующего
канала, сигнал канала направляется на шину Aux Send 1.
+ Модель UB1832FX-PRO оборудована дополнитель-
ным мониторным трактом (MON), поэтому первый
регулятор Aux обозначен здесь как MON. Он также
имеет собственный мастер-фейдер (MON SEND)
для этого тракта Aux.
AUX SEND 1, 2 и 4
Регулятор AUX SEND 1 контролирует уровень суммарного
сигнала, который Вы отобрали с отдельных каналов с
помощью канальных регуляторов AUX 1.
Соответственно регулятор AUX SEND 2 служит мастер-
регулятором для сборной шины Aux 2, а регулятор AUX
SEND 4 - мастер-регулятором для сборной шины AUX 4.
Рис. 2.7: Регуляторы посыла AUX SEND основной секции
AUX SEND 3 (FX)
Регулятор FX устанавливает уровень сигнала, обра-
батываемого эффектами, то есть обеспечивает адаптацию
к внешнему (или внутреннему) процессору эффектов.
UB1622FX-PRO и UB1832FX-PRO: описанные функции
выполняет регулятор AUX SEND 2 (FX).
SOLO
С помощью кнопки SOLO Вы можете отдельно
прослушивать аудиосигналы посылов Aux через выходы
CONTROL ROOM/PHONES и контролировать их с помощью
индикаторов уровня.
+ Если требуется прослушать только одной шины
AUX, то никакая другая кнопка SOLO не должена
быть нажата, а переключатель MODE должен
находиться в положении SOLO (отжат).
2.3.2 Разъёмы Аux Send
Рис. 2.8: Разъёмы Aux Send
Разъёмы AUX SEND
К разъёмам AUX SEND подсоединяют входы усилителей
мощности мониторинговых систем или активных монито-
ринговых системы. Соответствующий канал Aux должен в
этом случае быть установлен в префейдерный режим.
+ В модели UB2222FX-PRO Aux Send 1 неизменно
подсоединён до фейдера и обозначен как MON.
Модель UB1832FX-PRO имеет собственный
мониторный выход (гнездо MON OUT), см. также
главу 2.3.4.
Если отбор сигналов Aux Sends происходит в каналах за
фейдером, то эти каналы – как уже говорилось –
приспособлены для подключения внешних процессоров
эффектов.
AUX SEND (FX)
Разъём AUX SEND (FX) несёт суммарный микс всех
канальных посылов, отбираемых с помощью регуляторов
FX. Подсоедините к этому гнезду вход процессора
эффектов, с помощью которого Вы намерены обрабатывать
суммарный сигнал шины FX. После добавления эффекта
обработанный сигнал с выхода процессора эффектов может
быть подан обратно в пульт через разъёмы STEREO AUX
RETURN.
2.3.3 Разъёмы Stereo Aux Return
Рис. 2.9: Разъёмы Aux Return
+ У моделей UB2222FX-PRO, UB1832FX-PRO и
UB1622FX-PRO разъёмы STEREO AUX RETURN
расположены на передней панели.
STEREO AUX RETURN
Разъёмы STEREO AUX RETURN 1 как правило служат
для возврата из процессора эффектов обработанного
сигнала, созданого с помощью постфейдерных посылов
Aux. Подключите здесь выходной сигнал внешнего
процессора эффектов. Если используется только левый
разъём, то Aux Return автоматически переключается в
режим моно.
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЕ
