5
EURORACK UB1622FX-PRO/UB1832FX-PRO/UB2222FX-PRO/UB2442FX-PRO
всего спектра частот. Кроме того, обеспечивается
оптимальное распределение отдельных голосов в
пределах всей стереопанорамы. На заключительном
этапе процесса, общий уровня микса готов к адап-
тации к последующим устройствам, например,
магнитофону/ кроссоверу /усилителю.
Рабочая поверхность BEHRINGER EURORACK
оптимально приспособлена для выполнения этих задач и
выполнена таким образом, чтобы Вы могли легко
проследить за маршрутом сигнала.
1.2 Руководство
Настоящее руководство составлено таким образом,
чтобы Вы могли получить полное представление обо всех
элементах управления и одновременно найти подробную
информацию о применении этих элементов. Для нагляд-
ности мы объединили элементы управления в функцио-
нальные группы. Подробные пояснения по отдельным темам
можно найти на нашем веб-сайте www.behringer.com. На
информационных страницах к нашим продуктам, а также в
словаре Вы сможете найти пояснения к терминологии в
области аудиотехники.
+ Поставляемая вместе с пультом блок-схема
предлагает обзор всех соединений между вхо-
дами и выходами, а также промежуточными
переключателями и регуляторами.
Попробуйте проследить весь путь прохождения сигнала
от входа микрофона до гнезда Aux Send 1. Не пугайтесь
обилия возможностей - всё гораздо проще, чем Вам
кажется! Если Вы одновременно будете наблюдать за
элементами управления, то сможете быстро познакомиться
с Вашим микшерным пультом и научитесь в полном объёме
пользоваться его возможностями.
1.3 Прежде чем начать
1.3.1 Поставка
Ваш микшерный пульт тщательно упакован на заводе
так, чтобы он не пострадал при транспортировке. Если
картонный ящик, тем не менее, повреждён, то следует
немедленно проверить прибор на наличие внешних
повреждений.
+ При наличии повреждений НЕ посылайте прибор
обратно в наш адрес, а в первую очередь неза-
медлительно сообщите об этом Вашему продавцу
и транспортной фирме, так как в ином случае
Вы теряете право на компенсацию ущерба.
1.3.2 Ввод в эксплуатацию
Во избежание перегрева прибора обеспечьте достаточный
приток воздуха к нему и не располагайте прибор рядом с
отопительными устройствами.
Подсоединение к сети осуществляется с помощью
входящего в комплект поставки сетевого кабеля с вилкой
для приборной розетки. При замене предохранителя всегда
устанавливайте один и тот же его тип.
+ Обращаем Ваше внимание на то, что все приборы
должны быть обязательно заземлены. В целях
собственной безопасности никогда не демон-
тируйте и не выводите из строя заземление или
сетевой кабель приборов.
+ Всегда помните о том, что монтаж и обслужи-
вание прибора должны осуществляться только
квалифицированным персоналом. Во время
установки и использования следует всегда
проверять надёжность заземления работающего с
пультом персонала, так как иначе электростати-
ческие разряды могут нарушить работу прибора.
1.3.3 Гарантия
Пожалуйста, выберите время и вышлите нам предвари-
тельно заполненный гарантийный талон в течение 14 дней
после покупки прибора, так как иначе Вы не сможете вос-
пользоваться нашей расширенной гарантией. Альтернативно
можно зарегистрироваться в режиме „он-лайн“ на нашей
Интернет-странице (www.behringer.com). Серийный номер
прибора указан на задней панели Вашего микшерного пульта.
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И
ПОДКЛЮЧЕНИЕ
В этой главе описаны элементы управления пульта и
даются детальные пояснения ко всем регуляторам, кнопкам
и разъёмам.
2.1 Монофонические каналы
2.1.1 Микрофонные и линейные входы

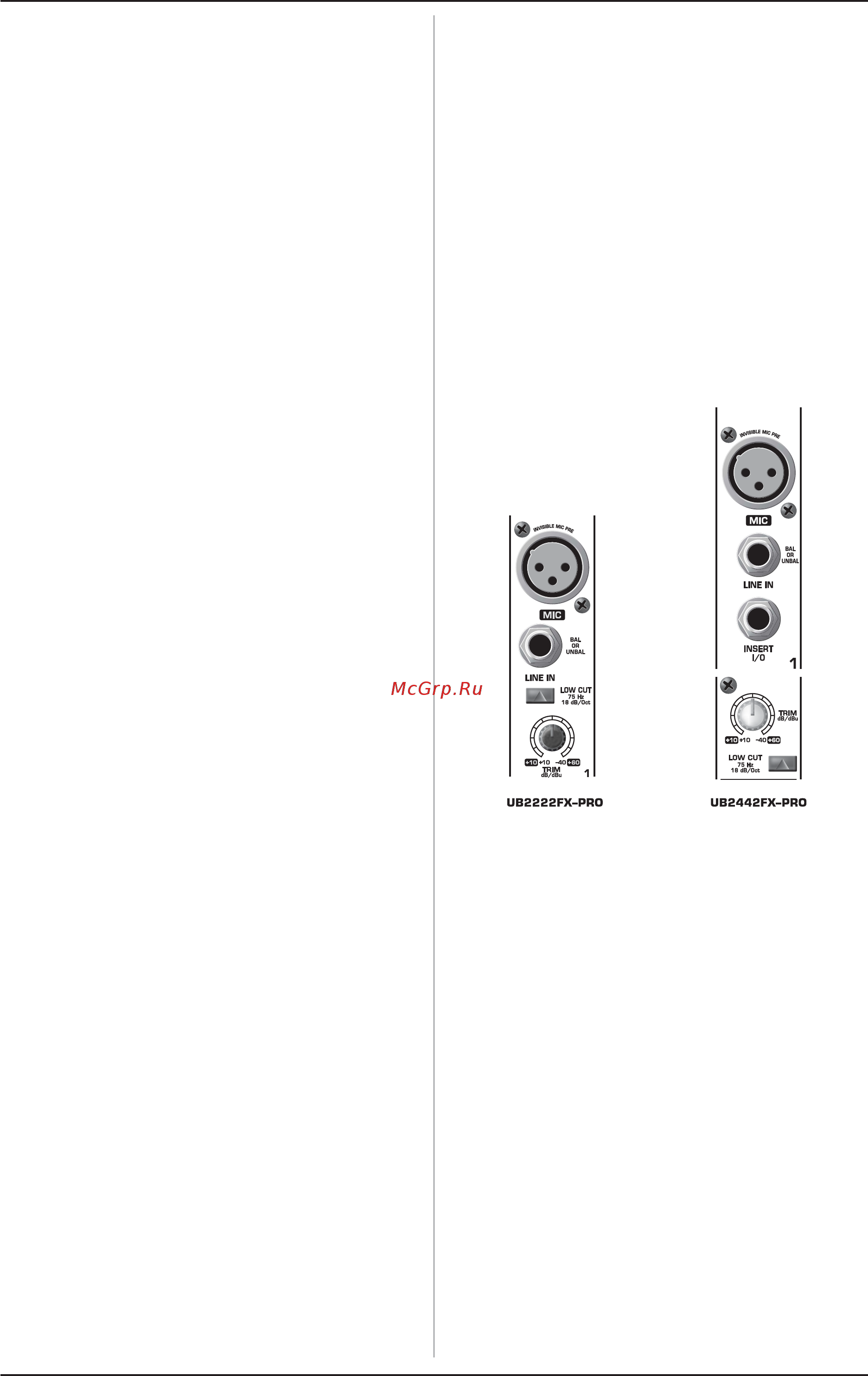

Рис. 2.1: Разъёмы и регуляторы микрофонных и линейных
входов
MIC
Каждый входной моноканал предлагает Вам сим-
метричный микрофонный вход через разъём XLR, на
котором нажатием клавиши можно включить фантомное
питание +48 В для конденсаторного микрофона.
+ Перед включением фантомного питания выклю-
чите вашу мониторную систему, иначе будут
слышны шумы включения. Пожалуйста, ознакомь-
тесь с указаниями в главе 5.5 “Напряжение
питания, фантомное питание и предохранители”.
LINE IN
Каждый моноканал имеет симметричный линейный вход,
выполненный как разъём для штекера 6,3 мм. С этими
разъёмами могут применяться также несимметричные
монофонические штекеры.
+ Помните о том, что Вы можете использовать
только микрофонный или линейный вход канала,
а не оба входа одновременно!
INSERT
Точки разрыва (Inserts) используются для обработки
сигнала с помощью динамических процессоров или
эквалайзеров. Эти точки расположены перед фейдером,
эквалайзером и посылом Aux (Aux Send). Детальную
информацию Вы найдёте в главе 5.3.
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЕ
