11
EURORACK UB1622FX-PRO/UB1832FX-PRO/UB2222FX-PRO/UB2442FX-PRO
С помощью функции Voice Canceller Вы можете без
проблем подготовить музыкальное сопровождение для
вечеров с караоке. Разумеется, Вы можете воспользо-
ваться этой функцией и для проб без публики дома или в
студии. Вокалистам с собственной группой Voice Canceller
предлагает возможность спокойно отработать дома
сложные вокальные пассажи с готовой фонограммой на
кассете или CD, экономя время репитиций.
2.3.8 Разъёмы CD/Tape Input, CD/Tape Output
CD/TAPE INPUT
Разъёмы CD/TAPE INPUT (RCA) приспособлены для
подсоединения двухдорожечного рекордера (например,
рекордера DAT). Вы также можете использовать его как
дополнительный линейный стереовход, к которому можно
подключить выходной сигнал второй консоли EURORACK
или BEHRINGER ULTRALINK PRO MX882. Если Вы
подсоедините в Tape Input бытовой усилитель HiFi (с выбором
источников), то сможете прослушивать дополнительные
источники (магнитофон, MD-плейер, звуковую карту и пр.).
С помощью функции голосового фильтра (Voice Canceller,
только UB1832FX-PRO) Вы можете обрабатывать всё, что
будет поступать в пульт через эти разъёмы.

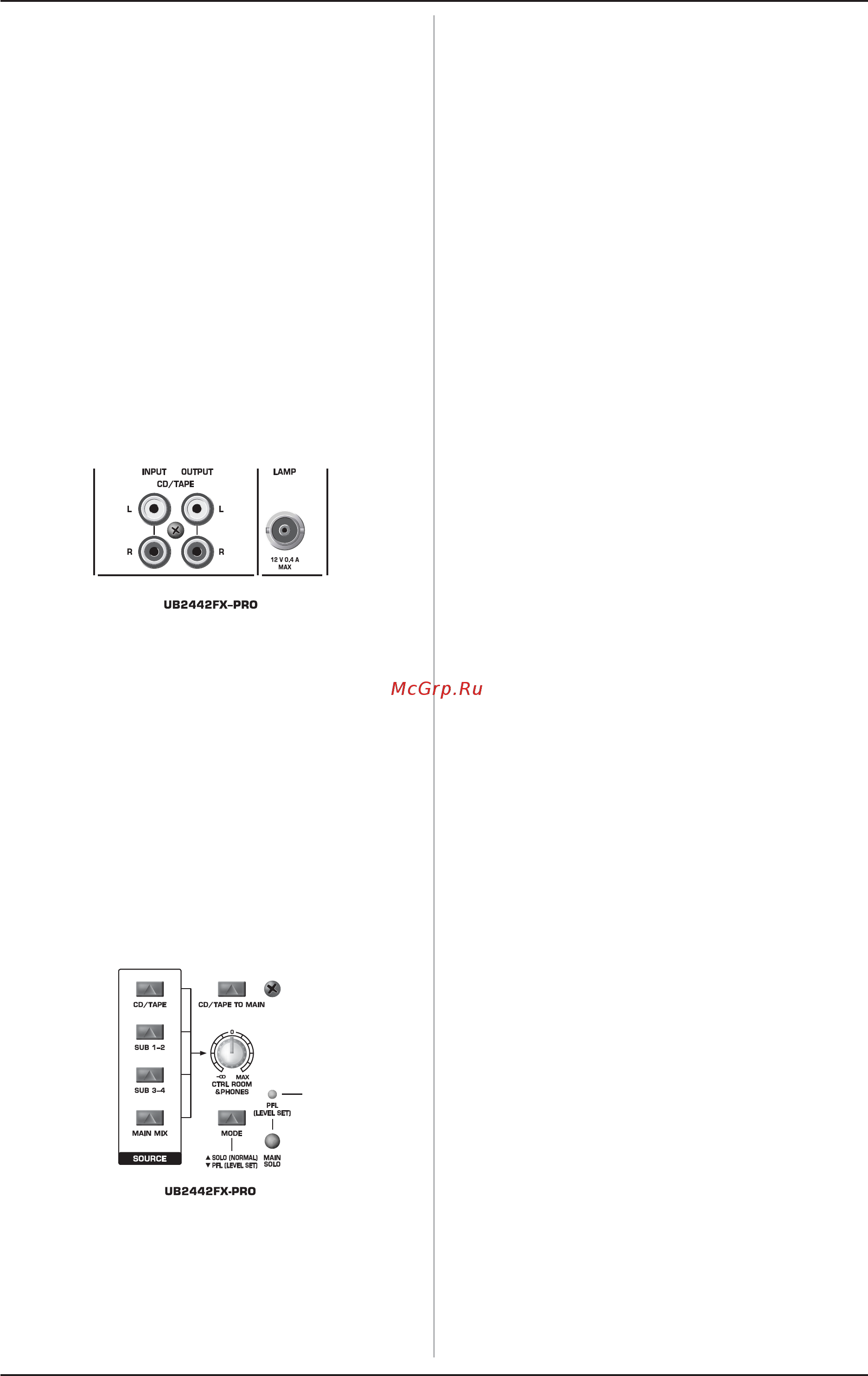

Рис. 2.15: 2-дорожечные разъёмы и гнездо для лампы
CD/TAPE OUTPUT
Эти соединения подключены параллельно MAIN OUT и
несут стереосумму в несимметричной форме. Подсоеди-
ните сюда входы Вашего записывающего устройства.
Окончательный уровень сигнала устанавливается с
помощью высокоточного фейдера MAIN MIX.
+ Если Вы подключите компрессор или Noise Gate
после 2-дорожечного выхода, то плавное заглу-
шение с помощью фейдера будет уже невозможно.
2.3.9 Ламповый разъём (только UB2442FX-PRO)
К этому разъёму BNC Вы можете подсоединить лампу
на „гусиной шейке“ (12 В пост., макс. 0,5 A).
2.3.10 Индикатор уровня и мониторинг
Рис. 2.16: Секции контрольной комнаты и наушников
UB2442FX-PRO
TAPE
Кнопка TAPE направляет поступающий с разъёмов TAPE
IN сигнал на индикатор уровня, выходы CONTROL ROOM
OUT (контрольная комната) и разъём PHONES (наушники)
- более простого способа контроля записи с помощью
колонок или наушников и представить себе нельзя.
SUBS 1-2 или SUB
Кнопка SUBS 1-2 направляет по этому же пути сигналы
подгрупп 1 и 2.
SUBS 3-4
Аналогичную функцию выполняет кнопка SUBS 3-4 для
подгрупп 3 и 4 (только UB2442FX-PRO).
MAIN MIX
Кнопка MAIN MIX направляет сигнал главного микса на
выходы CONTROL ROOM OUT, PHONES, а также
индикатор уровня.
CTRL ROOM & PHONES
С помощью этого регулятора устанавливается уровень
выходного сигнала для контрольных мониторов (Control
Room) и громкость в наушниках.
TAPE TO MAIN
Если кнопка TAPE TO MAIN нажата, то сигнал с двухдоро-
жечного входа направляется на главный микс. Таким
образом, TAPE IN может использоваться в качестве
дополнительного входа для воспроизведения с ленты, MIDI-
инструментов или других источников сигнала, не требу-
ющих дополнительной обработки. Кнопка TAPE TO MAIN
одновременно разрывает связь Main Mix–Tape Output.
POWER
Синий светодиод POWER показывает, что прибор включён.
+48 V
Красный светодиод +48 V светится при включённом
фантомном питании. Фантомное питание требуется для
работы с конденсаторными микрофонами.
+ Не подключайте/отключайте микрофоны к/от
пульта (мультикора) при включённом фантомном
питании. Также перед включением фантомного
питания следует заглушить мониторные и PA-
системы. После включения подождите примерно
1 минуту, чтобы дать системе стабилизироваться,
а затем можете установить входное усиление.
ИНДИКАЦИЯ УРОВНЯ
Высокоточная индикация уровня всегда даёт Вам
представление о силе соответствующего сигнала.
УСТАНОВКА УРОВНЯ
При записи на цифровые рекордеры, показания индика-
торов уровня рекордера не должны превышать 0 дБ. Это
необходимо потому, что в отличие от аналоговых
записывающих устройств, даже незначительные пере-
грузки приводят к режущим слух цифровым искажения.
При аналоговой записи показания VU-индикаторов
записывающего устройства на сигналах низкой частоты
(басовая бочка) могут достигать +3 дБ. По причине своей
инертности, аналоговые VU-индикаторы склонны
показывать заниженный уровень сигнала на частотах
свыше 1 кГц. Поэтому при установке уровня, скажем,
тарелок „hi-hat“ показания не должны превышать -10 дБ.
Барабаны „snare“ должны показывать около 0 дБ.
+ Индикаторы уровня Вашего пульта EURORACK
показывают уровень практически независимо от
частоты. Для всех типов сигналов рекомендуется
уровень записи 0 дБ.
MODE
Кнопка MODE определяет режим работы канальных
SOLO: PFL- (Pre Fader Listen) или Solo (Solo In Place).
LEVEL SET (PFL)
Для установки функции PFL нажмите на кнопку MODE.
Как правило, функцией РFL пользуются при настройке
коэффициента усиления (TRIM). При этом сигнал
отбирается перед фейдером и подаётся на моношину PFL.
В положении “PFL” работает только левая сторона
индикатора уровня. При работе с VU-индикатором
установите индивидуальные каналы на значение 0 дБ.
2. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ПОДКЛЮЧЕНИЕ
