6159943800 Rev 04
B18B - B19B - B19B1
B18M - B19M - B21M
Nederlands
(Dutch)
NL
GEBRUIKSAANWIJZING
Machine-type:
1. Dit product is bestemd voor het verwijderen van material met
behulp van een beitel of daarvoor bestemde naalden.
2. Ander gebruik niet toegestaan.
3.
Uitsluitend bestemd voorprofessioneel gebruik.
Luchttoevoervereisten
1. Sluit het gereedschap aan op schone, droge lucht met een druk
van 6.3 bar (90 psig). Een hogere druk verkort de levensduur
van het gereedschap aanzienlijk.

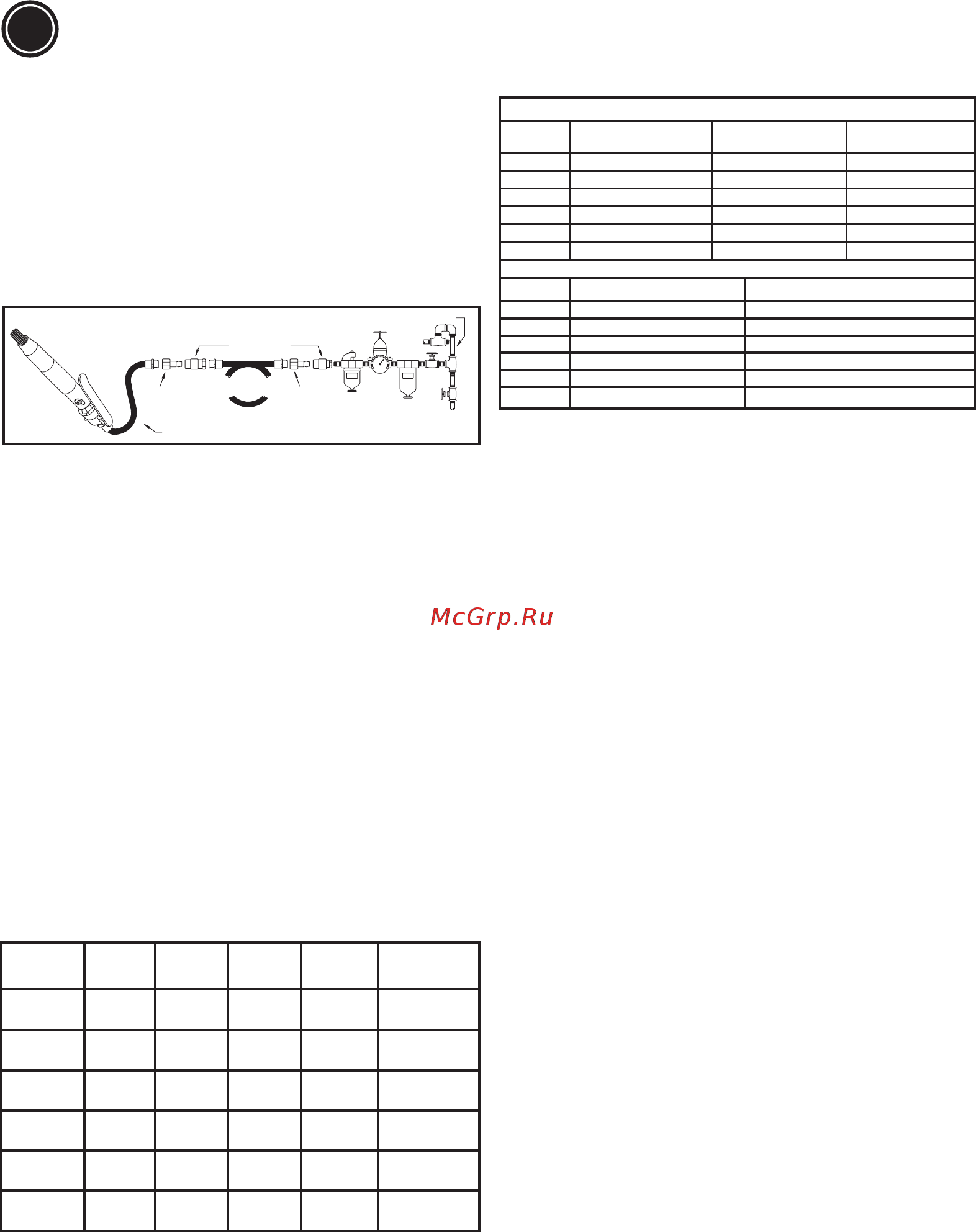

2. Sluit het gereedschap op lucht aan met pijp, slang en
koppelstuk van de in het diagram aangegeven maten.
Gebruik Van Het Apparaat
Vergeet niet dat het apparaat altijd het werk moet doen. De
gebruiker hoeft tijdens het werk geen extra druk op het apparaat
uit te oefenen.
Houd contact met het werkoppervlak door voldoende druk uit te
oefenen om terugstuiteren van het apparaat te voorkomen.
Advarsel
1. Laat het apparaat niet langdurig onbelast werken, want dit leidt
tot voortijdige slijtage van de bewegende onderdelen.
2. Gebruik altijd het juiste type naald.
Smering
1. De hamer wordt gesmeerd met olie van het type SHELL Naturelle
HF of CASTROL Carelube HTG 22.
2. Controleer dagelijks het vulniveau van de smeerinrichting en de
instelling van de olietoevoer.
Vedlikehold
1. Om een maximale doeltreffendheid van het pneumatische
gereedschap te bereiken, diens eigenschappen in stand te houden
en herhaalde reparaties te voorkomen wordt een inspectie- en
reparatieprogramma voor dit gereedschap aanbevolen, en wel om
de 1000 uur. De intervallen tussen de verschillende inspecties zijn
afhankelijk van de inzet van het gereedschap.
2. Demonteer het gereedschap, reinig de onderdelen met een
geschikt oplosmiddel en kijk zorgvuldig na.
3. Smeer het gereedschap en monteer het weer.
Technische Gegevens
Verklaring m.b.t. geluid en trillingen
Alle waarden zijn geldig vanaf de datum van deze publicatie. Bezoek voor
de meest recente informatie cp.com
Deze opgegeven waarden zijn verkregen uit laboratoriumtests
overeenkomstig de opgegeven normen en zijn niet voldoende voor gebruik
in risicobeoordeling. Op individuele werkplekken gemeten waarden kunnen
hoger zijn dan de opgegeven waarden. De feitelijke blootstellingswaarden
en het door een individuele gebruiker ervaren risico van letsel zijn uniek en
hangen af van de manier waarop de gebruiker werkt, het ontwerp van het
werkstuk en het werkstation alsook van de blootstellingstijd en de fysieke
conditie van de gebruiker. Wij, Chicago Pneumatic, kunnen niet aansprakelijk
worden gesteld voor de gevolgen van het gebruik van de opgegeven
waarden, in plaats van waarden die de feitelijke blootstelling weergeven,
bij een individuele risicobeoordeling op een werkpleksituatie waarover wij
geen controle hebben. Dit gereedschap kan het hand-armtrillingssyndroom
veroorzaken als het niet correct wordt gebruikt. Een EU-richtlijn voor het
beheren van hand-arm-trillingen treft u aan op de website www.pneurop.
eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Wij adviseren een gezondheidscontrole op te zetten om al in een
vroegstadium symptomen te kunnen waarnemen die gerelateerd zouden
kunnen zijn aan blootstellingen aan trillingen, zodat managementprocedures
aangepast kunnen worden om toekomstig letsel te voorkomen.
Originele instructies
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Alle rechten voorbehouden. Onbevoegd gebruik of kopiëren van de inhoud of
een deel daarvan is verboden. Dit geldt in het bijzonder voor handelsmerken,
modelbenamingen, onderdeelnummers en teken. Gebruik uitsluitend
goedgekeurde onderdelen. Schade ofstoringen, veroorzaakt door het
gebruik van niet-goedgekeurde onderdelen, worden niet door de garanite of
productaansprakelijkheid gedekt.
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Model Gewicht Boring Slag Blaasfre-
quentie
Luchtverbruik:
B18B 2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19B 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B19B1 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B18M 2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19M 3,7 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B21M 5.6 kg 33 49,2 2200
4.0 l/s
(8.5 cfm)
Geluidsdruk: ISO 15744
Model Geluidsdruk dB(A) Geluidsdruk dB(A) Onzerkerheid dB(A)
B18B
86 97
3
B19B
92 103
3
B19B1
92 103
3
B18M
100 111
3
B19M
101 112 3
B21M
104 108 3
Vibratie: ISO 28927-9 (3 axis)
Model Vibratie a
hd
m/s² k: Onzerkerheid m/s²
B18B
25 5
B19B
33 8
B19B1
33 8
B18M
19,1 5,67
B19M
16,9 10,3
B21M
31.5 6.7
