6159943800 Rev 04
Teknik Veriler
Tüm değerler bu yayının tarihi itibarıyla günceldir. En son bilgiler
için lütfen cp.com’u ziyaret ediniz. Bildirilen bu değerler adı geçen stan-
dartlara uygun olarak laboratuar tipi testlerden elde edilen değerlerdir
ve risk değerlendirmesi kullanımına uygun değildir. Özel iş yerlerinde
ölçülen değerler, açıklanan değerlerden daha yüksek olabilir. Gerçek
maruz kalma değerleri ve bireysel kullanıcı tarafından tecrübe edilen
zarar görme riski benzersizdir ve kullanıcının çalışma şekline, işlenecek
parçaya ve iş istasyonunun yapısının yanı sıra maruz kalma süresi ile
kullanıcının ziksel durumuna bağlıdır.
Bizler, Chicago Pneumatic olarak, kontrolü elimizde olmayan bir
iş yeri durumundaki özel risk değerlendirmesinde gerçek maruz
kalmayı yansıtan değerler yerine bildirilen değerlerin kullanılmasının
sonuçlarından sorumlu tutulamayız. Bu araç uygun kullanılmadığında,
titreşime bağlı el-kol hastalık
belirtilerine yol açabilir. El-kol titreşim kontrolü ile ilgili bir AT klavuzu
aşağıdaki adreste mevcuttur: www.pneurop.eu/uploads/documents/pdf/
PN3-02-NV_Declaration_info_sheet_0111.pdf
İleride olabilecek sakatlıkların önlenmesine yönelik olarak yönetim usul-
lerinde değişiklik yapılabilmesi için gürültü veya titreşime maruz kalmakla
ilgili olabilecek belirtilerin erken teşhisini sağlayacak bir sağlık gözetim
programını önerilir.
B18B - B19B - B19B1
B18M - B19M - B21M
Özgün Talimatlar
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Her hakkı saklıdır. İçeriğin ya da bunların bir kısmının izinsiz
kullanımı veya kopyalanması yasaktır. Bu özellikle ticari markalar,
model isimleri, parça numaraları ve çizimler için geçerlidir. Yalnızca
izin verilen parçaları kullanın. İzin verilenler dışındaki parçaların
kullanımı sonucu oluşan hasar ya da arıza Garanti ya da Ürün
Sorumluluğu kapsamında değildir.
KULLANIM KILAVUZU
Makine Tipi:
1. Bu ürün, bir kalem veya uygun bir iğne kullanılarak malzemenin
çıkarılması için tasarlanmıştır.
2. Başka şekilde kullanımına izin verilmez.
3.
Sadece profesyonel kullanım içindir.
Hava Kaynağı Gereklilikleri
1. Alete 90 psig (6.3 bar) temiz ve kuru hava verin. Daha yüksek
basınç alet ömrünü önemli ölçüde kısaltacaktır.

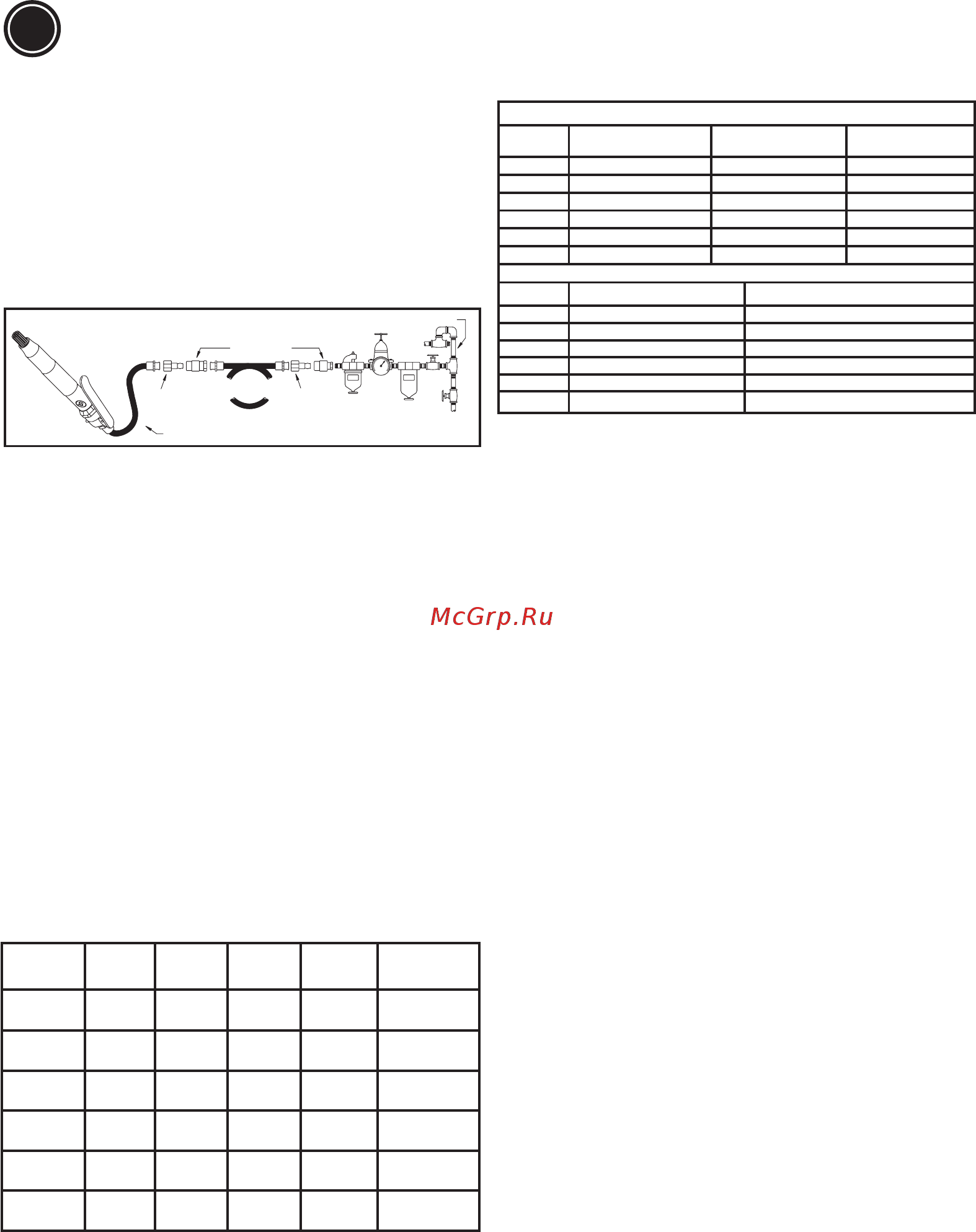

2. Aleti, aşağıdaki şemada gösterilen boru, hortum ve bağlantı
aletleri boyutlarını kullanarak hava hattına bağlayın.
Aletı
̇
n Kullanilmasi
İşi her zaman aletin yapması gerektiğini unutmayın. Operatörün,
çalışır durumdayken aletin üzerine ekstra basınç uygulamasına
gerek yoktur.
Aletin zıplamasını durdurmak için yeterli basınç uygulayarak
çalışma yüzeyi ile teması sürdürün.
Uyari
1. Hareketli parçaların erken aşınmasına yol açacağından bir aleti
boşta hızda çalışan durumda tutmayın.
2. Her zaman doğru tip iğne kullanın.
Yağlama
1. Çekiç, SHELL Natural HF veya CASTROL Carelube HTG 22
yağ benzeri yağ türü ile yağlanır.
2. Yağlayıcıdaki yağ seviyesini ve yağ akış ayarını günlük olarak
kontrol edin.
Bakım
1. Pnömatik aletten maksimum verim elde etmek için, özelliklerini
koruyun ve tekrarlanan onarımları önleyin, elektrikli aletin üzerindeki
zorlama miktarına bağlı olarak çeşitli denetimler arasında aralıklarla en
azından her 1.000 saatte rutin bir denetim ve onarım programı önerilir, .
2. Aleti sökün, parçaları uygun solvent ile temizleyin ve dikkatle
kontrol edin.
3. Yağlayın ve üniteyi tekrar monte edin.
Gürültü ve Titreşim Beyanı
Türkçe
(Turkish)
TR
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Ses basıncı: ISO 15744
Model Ses basıncı dB(A) Ses gücü dB(A)
Değişkenlik aralığı
dB(A)
B18B
86 97
3
B19B
92 103
3
B19B1
92 103
3
B18M
100 111
3
B19M
101 112 3
B21M
104 108 3
Titreşim: ISO 28927-9 (3 axis)
Model Titreşim a
hd
m/s² k: Değişkenlik aralığı m/s²
B18B
25 5
B19B
33 8
B19B1
33 8
B18M
19,1 5,67
B19M
16,9 10,3
B21M
31.5 6.7
Model Ağırlık Delik Strok Şişirme
frekansı
Hava Tüketimi:
B18B 2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19B 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B19B1 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B18M 2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19M 3,7 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B21M 5.6 kg 33 49,2 2200
4.0 l/s
(8.5 cfm)
