Chicago Pneumatic B19B [25/32] B18b b19b b19b1 b18m b19m b21m
![Chicago Pneumatic B19B [25/32] B18b b19b b19b1 b18m b19m b21m](/views2/1385494/page25/bg19.png)
6159943800 Rev 04
B18B - B19B - B19B1
B18M - B19M - B21M
Tehnički podaci
Sve vrijednosti su ažurne s datumom publikacije. Najnovije podatke
potražite na cp.com.
Ove deklarisane vrijednosti su dobijene laboratorijskim testiranjem
sukladno navedenim standardima i nisu adekvatne za procjenu rizika.
Vrijednosti na nekim radnim mjestima mogu biti veće od deklarisanih
vrijednosti. Stvarne vrijednosti izlaganja i štetnih rizika za svakog korisnika
ponaosob jedinstvene su i ovise o načinu rada korisnika, obratka i dizajna
radne stanice, te od vrijemena izlaganja i zičkog stanja korisnika. Mi,
Chicago Pneumatic, ne možemo se držati odgovornim za poslijedice
zbog korištenja deklarisanih vrijednosti umjesto vrijednosti koje odražavaju
realno izlaganje, za individualnu procjenu rizika na radnom mjestu nad
kojim nemamo kontrolu.
Ovaj alat može izazvati sindrom vibracije ruke ako se postupa kako treba.
EU vodič za kontrolu vibracija na ruci može se pronaći na www.pneurop.
eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Preporučujemo da se se poslužite programom za praćenje zdravlja za
rano uočavanje simptoma koji mogu biti vezani uz izloženost buci ili
vibracijama, kako biste mogli postupke upravljanja prilagoditi tako da
spriječite buduće oštećenje.
Izvorne upute
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Sva prava zadržana. Svaka neovlaštena uporaba ili kopiranje
sadržaja ili njegovog dijela je zabranjena. To se naročito odnosi na
zaštitne znake, oznake modela, brojeve dijelova i crteže. Koristite
samo odobrene dijelove. Svaka šteta ili neispravnost koja je nastala
uslijed uporabe neodobrenih dijelova ne pokriva se ovim Jamstvom
ili odgovornošću za proizvod.
Hrvatski
(Croatian)
UPUTE ZA UPORABU
Tip stroja:
1. Ovaj proizod dizajniran je za otklanjanje materijala koristeći dlijeto
ili prikladne igle.
2. Druga upotreba nije dopuštena.
3.
Namijenjen je samo za profesionalne svrhe.
Zahtjevi za opskrbom zraka
1. Alat za opskrbu s 90 psig (6.3 bara) čistog i suhog zraka. Veći
tlak drastično umanjuje vijek trajanja alata.

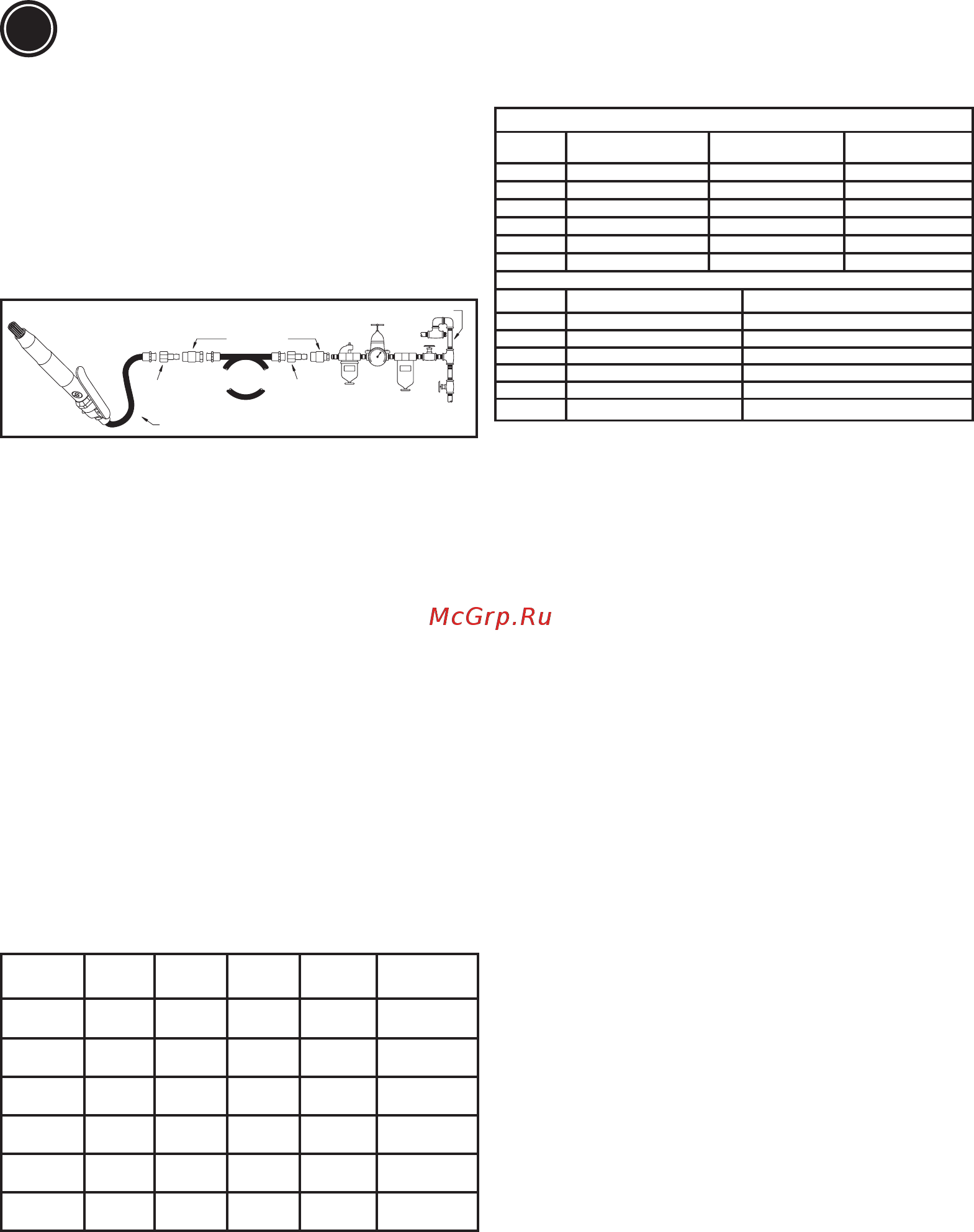

2. Alat povežite na pneumatski vod pomoću cijevi, crijeva i tinga
čije su dimenzije prikazane na donjem crtežu.
Korištenje Alata
Upamtite da je uvijek alat onaj koji mora napraviti posao. Nije
potrebno da korisnikprimjenjuje dodatan pritisak na alat tijekom rada.
Održavajte kontakt s radnom površinom primjenjujući dovoljno
pritiska da bi se spriječilo poskakivanje alata. Na ovaj način, hrđa će
biti brže otklonjena s površine. Koristite alat na tvrdim površinama i
spriječite ga od pomicanja od ruba, jer ovo može oštetiti igle.
Upozorenje
1. Ne držite alat uključen pri slobodnoj brzini jer će ovo dovesti do
preranog trošenja pokretnih dijelova.
2. Uvijek koristite pravu vrstu igle.
Podmazivanje
1. Čekić je podmazan s uljem kao što je SHELL Natural HF ili
CASTROL Carelube HTG 22 ulje.
2. Dnevno provjeravajte razinu ulja u podmazivaču i podešavanje
protoka ulja.
Održavanje
1. Da biste postigli maksimalnu učinkovitost od pneumatskog alata,
sačuvajte njegova obilježja te izbjegavajte učestale popravke, rutinska
provjera i program popravka preporučuju se najmanje svaku 1,000
sati, intervali između različitih provjera ovise o količini napora za
snagu alata.
2. Rastavite alat, očistite dijelove s primjerenim otapalom i provjerite
ih pažljivo.
3. Podmažite i sastavite jedinicu.
Deklarisane vrijednosti za buku i vibracije
HR
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Model Težina Bušilica Udarac Frekvencija
udarca
Potrošnja zraka:
B18B 2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19B 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B19B1 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B18M 2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19M 3,7 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B21M 5.6 kg 33 49,2 2200
4.0 l/s
(8.5 cfm)
Zvučni tlak: ISO 15744
Model Zvučni tlak dB(A) Zvučna snaga dB(A) Nesigurnost dB(A)
B18B
86 97
3
B19B
92 103
3
B19B1
92 103
3
B18M
100 111
3
B19M
101 112 3
B21M
104 108 3
Vibracije: ISO 28927-9 (3 axis)
Model Vibracije a
hd
m/s² k: Nesigurnost m/s²
B18B
25 5
B19B
33 8
B19B1
33 8
B18M
19,1 5,67
B19M
16,9 10,3
B21M
31.5 6.7
