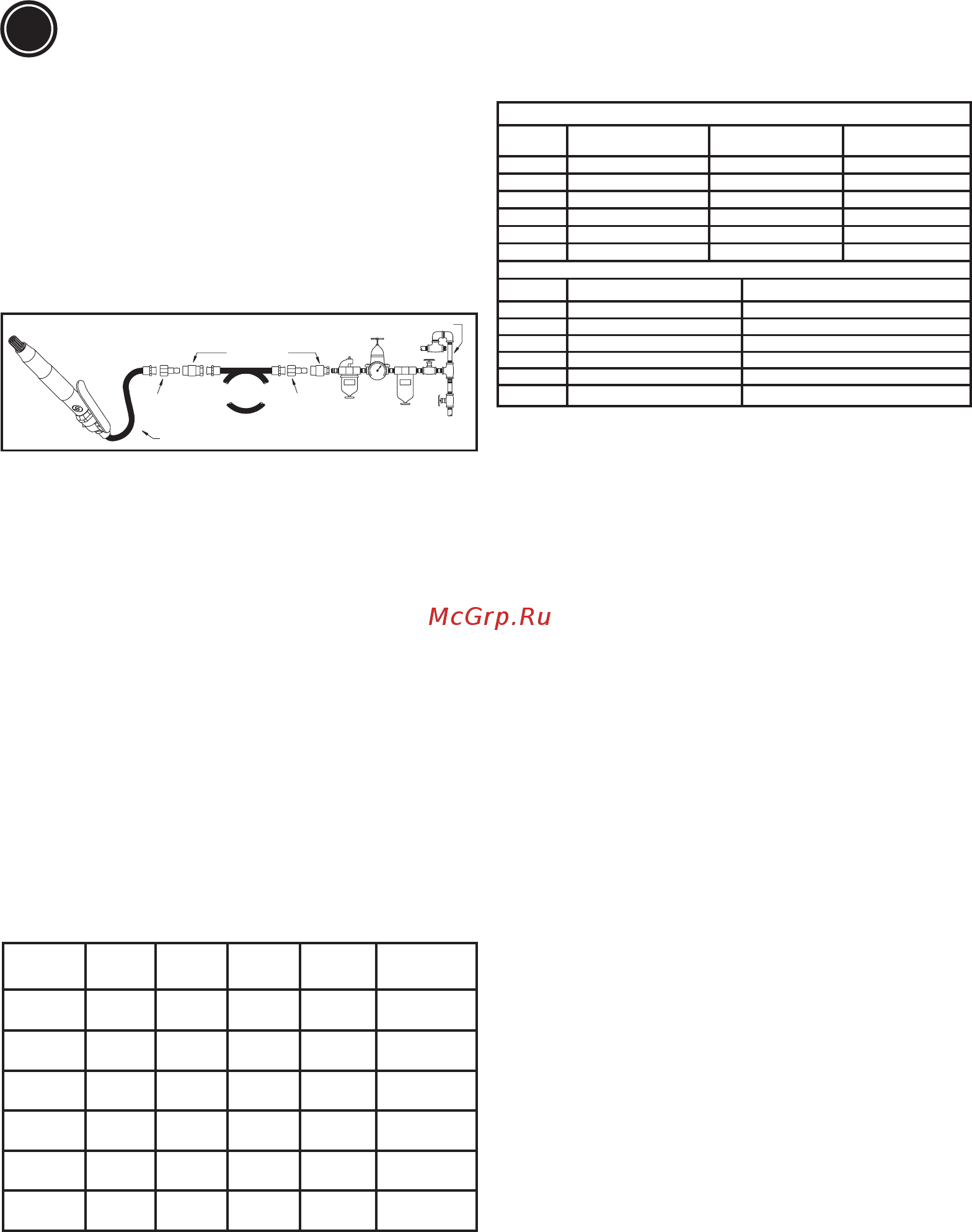

6159943800 Rev 04
GUIDE D’UTILISATION
Catégorie:
1. Ce produit est conçu pour l’enlèvement de la matière au moyen
d’un burin ou d’aiguilles appropriées.
2. Aucune autre utilisation n’est permise.
3.
Réservé à un usage professionnel.
Alimentation en air comprimé
1. Cet outil doit être alimenté en air pur et sec à une pression de 6.3 bar
(90 psi). Une pression plus élevée entraînerait une usure nettement
plus rapide.
2. Reliez l’outil à la ligne d’air en utilisant la conduite, le tuyau et les
raccords dans les dimensions indiquées dans le schéma.
Utilisation De L’outil
N’oubliez pas que c’est toujours l’outil qui doit travailler. L’opérateur
n’a pas besoin d’exercer de pression sur l’outil lors du travail.
Maintenir le contact avec la surface à travailler en exerçant une
pression sufsante pour éviter à l’outil de rebondir.
Attention
1. Ne pas faire fonctionner l’outil à vide d’une manière continue car
cela entraînerait une usure prématurée des pièces en mouvement.
2. Utiliser toujours le type d’aiguilles adéquat.
Lubrication
1. Le marteau est lubrié avec une huile de type SHELL Naturelle
HF or CASTROL Carelube HTG 22.
2. Vérier quotidiennement le remplissage du lubricateur ainsi que
le réglage du débit d’huile.
Entretien
1. Pour obtenir un maximum d’efcacité de l ‘outil pneumatique, conserver
ses caractéristiques et éviter des réparations successives, il est
recommandé d’établir un programme d’inspection et de réparation
de cet outil toutes les 1000 heures. La périodicité de ces inspections
dépend de la sévérité du travail à effectuer.
2. Démonter l’outil, nettoyer les pièces avec du solvant approprié
et examiner minutieusement les pièces.
3. Vérier quotidiennement le remplissage du lubricateur ainsi
que le réglage du débit d’huile.
B18B - B19B - B19B1
B18M - B19M - B21M
Chisel Scalers
Niveaux de bruit et de vibrations
Toutes les valeurs sont celles connues à la date de publication du présent
document. Pour obtenir les renseignements les plus récents, visiter le www.
cp.com
Ces valeurs ont été obtenues par des essais en laboratoire
conformément aux normes indiquées; elles ne peuvent pas être utilisées
pour l’évaluation des risques. Les valeurs mesurées sur les lieux de
travail individuels peuvent être supérieures aux valeurs indiquées.
Les valeurs d’exposition et le risque de préjudice réels dépendent de
l’utilisateur et de sa condition physique, de la méthode de travail utilisée,
de la pièce de travail, de la conception de la station de travail et du temps
d’exposition. Chicago Pneumatic ne saurait être tenue responsable
des conséquences de l’utilisation des valeurs ci-dessus au lieu des
valeurs représentatives de l’exposition réelle, dans les études de risques
individuelles sur les lieux de travail qui échappent à notre contrôle.
Cet outil peut provoquer des Troubles Musculo-Squelettiques, si son
utilisation n’est pas correcte. Un guide communautaire de la prévention
des TMS peut être trouvé sur le site : www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Nous recommandons un programme de surveillance de la santé pour
détecter les premiers symptômes se rapportant au bruit ou à l’exposition
aux vibrations, et de modier les conditions travail pour aider à prévenir
les troubles à venir.
Instructions originales
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Tous droits réservés. Toute utilisation ou reproduction non autorisée
du contenu ou d’une partie du contenu est interdite. Cette restriction
s’applique en particulier aux marques de commerce, dénominations
de modéle, numéros de piéce et plans. N’utiliser que des piéces
autorisées. Aucun dégât ou défaut de fonctionnement résultant de
l’utilisation de piéces non autorisées n’est couvert par la Garantie ou
la Responsabilité de produits.
Français
(French)
FR
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Modèle Poids Diamètre du
cylindre
Course du
cylindre
fréquence de
frappe
consommation
d’air
B18B 2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19B 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B19B1 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B18M 2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19M 3,7 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B21M 5.6 kg 33 49,2 2200
4.0 l/s
(8.5 cfm)
Caractéristiques
Pression accoustique: ISO 15744
Modèle
Pression accoustique
dB(A)
Puissance accoustique
dB(A)
Incertitude KpA=KWA
dB(A)
B18B
86 97
3
B19B
92 103
3
B19B1
92 103
3
B18M
100 111
3
B19M
101 112 3
B21M
104 108 3
Vibration: ISO 28927-9 (3 axis)
Modèle Vibration a
hd
m/s² k: Incertitude m/s²
B18B
25 5
B19B
33 8
B19B1
33 8
B18M
19,1 5,67
B19M
16,9 10,3
B21M
31.5 6.7
