6159943800 Rev 04
B18B - B19B - B19B1
B18M - B19M - B21M
Date Tehnice
Toate valorile sunt valabile la data prezentei publicări. Pentru cele mai recente
informaţii, vizitaţi cp.com.
Aceste valori declarate au fost obţinute prin teste de laborator în conformitate
cu standardele precizate şi nu sunt adecvate pentru evaluarea riscurilor.
Valorile măsurate în locuri de muncă specice pot mai mari decăt valorile
declarate. Valorile de expunere efectivă şi riscul de vătămare pentru un
utilizator în particular sunt unice şi depind de modul în care lucrează utilizatorul,
piesa de lucru şi modul în care a fost proiectată staţia de lucru, ca şi de timpul
de expunere şi de condiţia zică a utilizatorului. Subsemnaţii, Chicago
Pneumatic, nu răpundem pentru consecinţele utilizării valorilor declarate în
locul valorilor de expunere reală în cadrul evaluării riscului particular al situaţiei
unui loc de muncă pe care nu o putem controla.
Acest instrument poate produce sindromul de vibraţie mână-braţ dacă
utilizarea acestuia este efectuată în mod inadecvat. Puteţi găsi un ghid de
gestionare a vibraţiilor mână-braţ la www.pneurop.eu/uploads/documents/
pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Vă recomandăm un program de monitorizare a sănătăţii pentru a depista din
timp simptomele care au legătură cu expunerea la zgomot şi vibraţii, astfel
încât procedurile de gestionare să poată modicate în scopul prevenirii
afecţiunilor viitoare.
Instrucţiuni originale
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Toate drepturile rezervate. Utilizarea sau copierea neautorizată a
conţinutului în totalitate sau în parte este interzisă. Aceasta se referă
în special la mărcile înregistrate, denumirile modelelor, etichetele
pieselor componente şi desene. Utilizaţi numai piese autorizate.
Daunele sau funcţionarea defectuoasă în urma utilizării de piese
neautorizate nu se supune Garanţiei sau Răspunderii pe Produs.
MANUALUL UTILIZATORULUI
Tipul Uneltei:
1. Acest produs este conceput pentru a înlătura materialul cu ajutorul
unei dalte sau al unor ace adecvate.
2. nr altă utilizare este permisă.
3.
A se utiliza numai pentru scopuri profesionale.
Cerinţe ale Alimentării cu Aer
1. Alimentaţi unealta cu aer curat, uscat, la 90 psig (6.3 bari).
Presiuni mai mari reduc drastic viaţa uneltei.

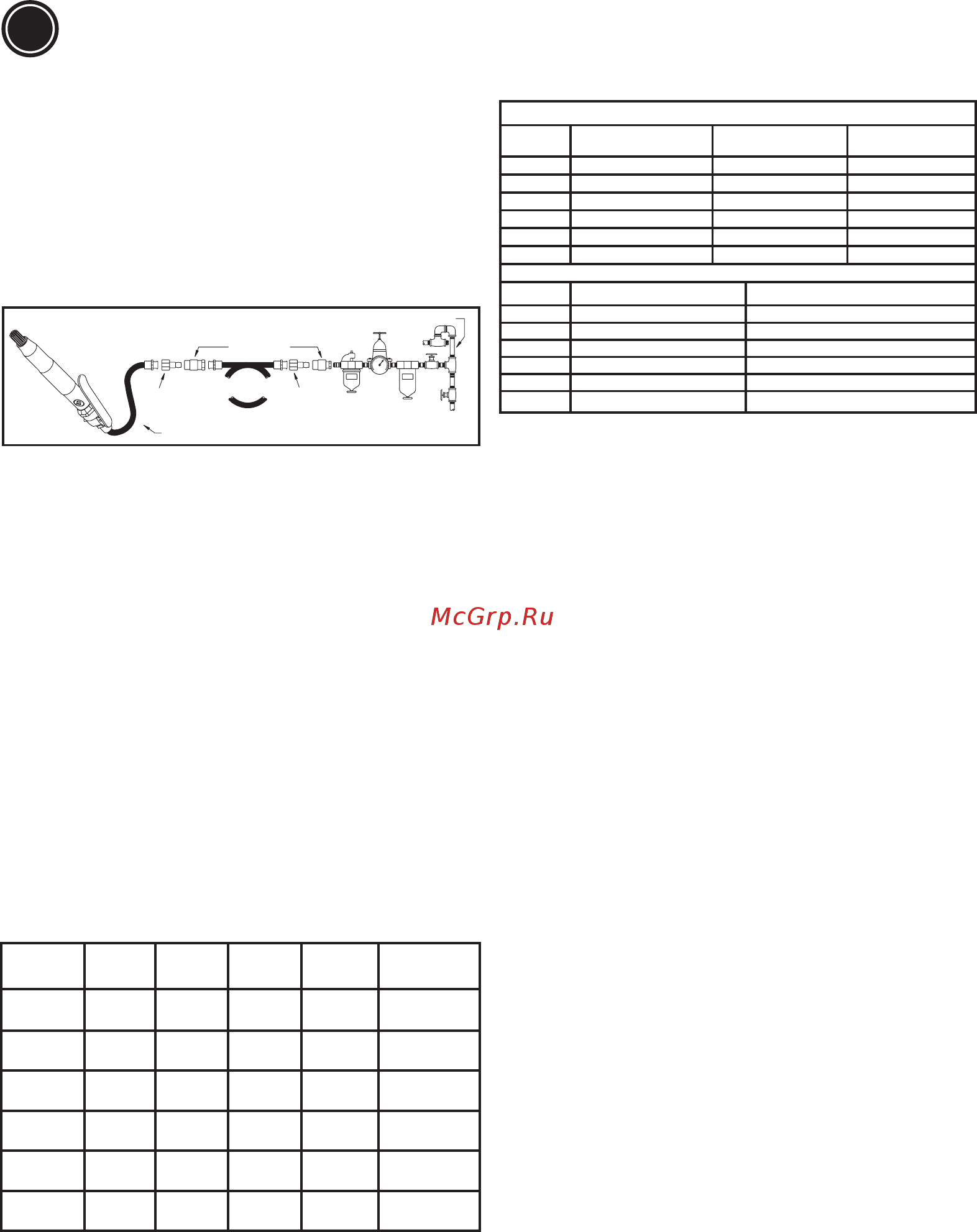

2. Conectaţi unealta la alimentarea cu aer utilizȃnd ţevi, furtune şi
armături avȃnd dimensiunile arătate în diagrama de mai jos.
Utilizarea Uneltei
Ţineţi minte că întotdeauna unealta este cea care trebuie să
facă treaba. Nu este nevoie ca operatorul să aplice presiune
suplimentară asupra uneltei când aceasta funcţionează.
Menţineţi contactul cu suprafaţa de lucru prin aplicarea de presiune
sucientă pentru a opri unealta din balansare.
Avertizare
1. Nu lăsaţi unealta să funcţioneze la viteză liberă, pentru că acest
lucru va duce la uzura prematură a pieselor mobile.
2. Utilizaţi întotdeauna tipul potrivit de ac
Ungere
1. Ciocanul este lupriat cu ulei de tipul HF Natural SHELL sau de
tipul HTG 22 Carelube CASTROL.
2. Vericaţi zilnic nivelul uleiului din lubricator şi reglarea uxului de ulei.
Întreţinere
1. Pentru a obţine ecienţă maximă de la unealta pneumatică,
conservaţi-i caracteristicile şi evitaţi reparaţiile repetate, o inspecţie
de rutină şi un program de reparaţii sunt recomandate cel puţin la
ecare 1000 ore, intervalele dintre diversele inspecţii depind de
cantitatea de efort depus de unealta electrică.
2. Demontaţi unealta, ştergeţi piesele cu un diluant adecvat şi
vericaţi-le cu grijă.
3. Lubriaţi şi reasamblaţi unitatea..
Valori Declarate pentru Zgomot şi Vibraţie
limba
(Romanian)
RO
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Presiune Sunet: ISO 15744
Model Presiune Sunet dB(A) Putere Sunet dB(A) precizie dB(A)
B18B
86 97
3
B19B
92 103
3
B19B1
92 103
3
B18M
100 111
3
B19M
101 112 3
B21M
104 108 3
Vibraţii: ISO 28927-9 (3 axis)
Model Vibraţii a
hd
m/s² k: precizie m/s²
B18B
25 5
B19B
33 8
B19B1
33 8
B18M
19,1 5,67
B19M
16,9 10,3
B21M
31.5 6.7
Model Greutate Calibru Bătaie Frecvenţa de
forjare
Consum de Aer:
B18B 2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19B 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B19B1 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B18M 2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19M 3,7 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B21M 5.6 kg 33 49,2 2200
4.0 l/s
(8.5 cfm)
