6159943800 Rev 04
Deutsch
(German)
B18B - B19B - B19B1
B18M - B19M - B21M
Erklärung zu Geräuschemission und Vibration
Alle Werte sind zum Zeitpunkt dieser Veröffentlichung auf dem aktuellen Stand.
Neueste Informationen nden Sie unter
Die genannten Werte wurden durch Tests gemäßt den angegebenen Normen
unter Laborbedingungen ermittelt und sind nicht ausreichend für Risikoanalysen.
Die tatsächlichen Meßwerte am Einsatzort können je nach Umgebung auch höher
ausfallen. Die konkrete Belastung und das Gesundheitsrisiko des Benutzers sind
von Person zu Person verschieden und hängen von den Arbeitsgewohnheiten, dem
Werkstück und der Gestaltung des Arbeitsplatzes sowie von der Belastungsdauer
und dem Gesundheitszustand des Benutzers ab. Wir, die Chicago Pneumatic,
haften nicht für die Folgen einer Anwendung der genannten Werte anstelle von
Meßwerten der tatsächlichen Belastungswerte in einer Risikoanalyse für einen
konkreten Arbeitsplatz, der sich unserer Einußnahme entzieht.
Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom auslösen, sofern
sein Gebrauch nicht in ausreichendem Maße geregelt wird. Ein EU-Leitfaden zur
Regelung von Hand-Arm Vibrationen steht im Internet zur Verfügung: www.pneurop.
eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf
Wir empfehlen ein Programm zur Gesundheitsüberwachung,
durch welches frühe Symptome erkannt werden können, welche auf die
Vibrationsexposition zurückgeführt werden könnten, so dass die
Abläufe der Maßnahmen daraufhin so geändert werden können, dass zukünftige
Beeinträchtigungen vermieden werden.
Ursprüngliche Betriebsanleitung
Copyright 2012, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht aushrücklich genehmigte Verwendung
oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt.
Dies gilt insbesondere auch für Handelsmarken, Modellbezeichnungen,
Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene
Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht vom Händler genehmigter Teile bedingt sind, sind nicht
durch die Garantie bzw. Produkthaftung abgedeckt.
BETRIEBSANLEITUNG
Machinentyp:
1. Dieses Produkt ist ausschließlich zur spanabhebenden Bearbeitung
mit Meißeln oder geeigneten Nadeln bestimmt.
2. Jede andere Anwendung ist untersagt.
3. Nur für denindustriellen Einsatz.
Anforderungen an die Luftversorgung
1. Versorgen Sie das Werkzeug mit 90 psig (6.3 bar) sauberer,
trockener Luft. Ein höherer Druck vermindert die Lebensdauer
des Werkzeugs drastisch.

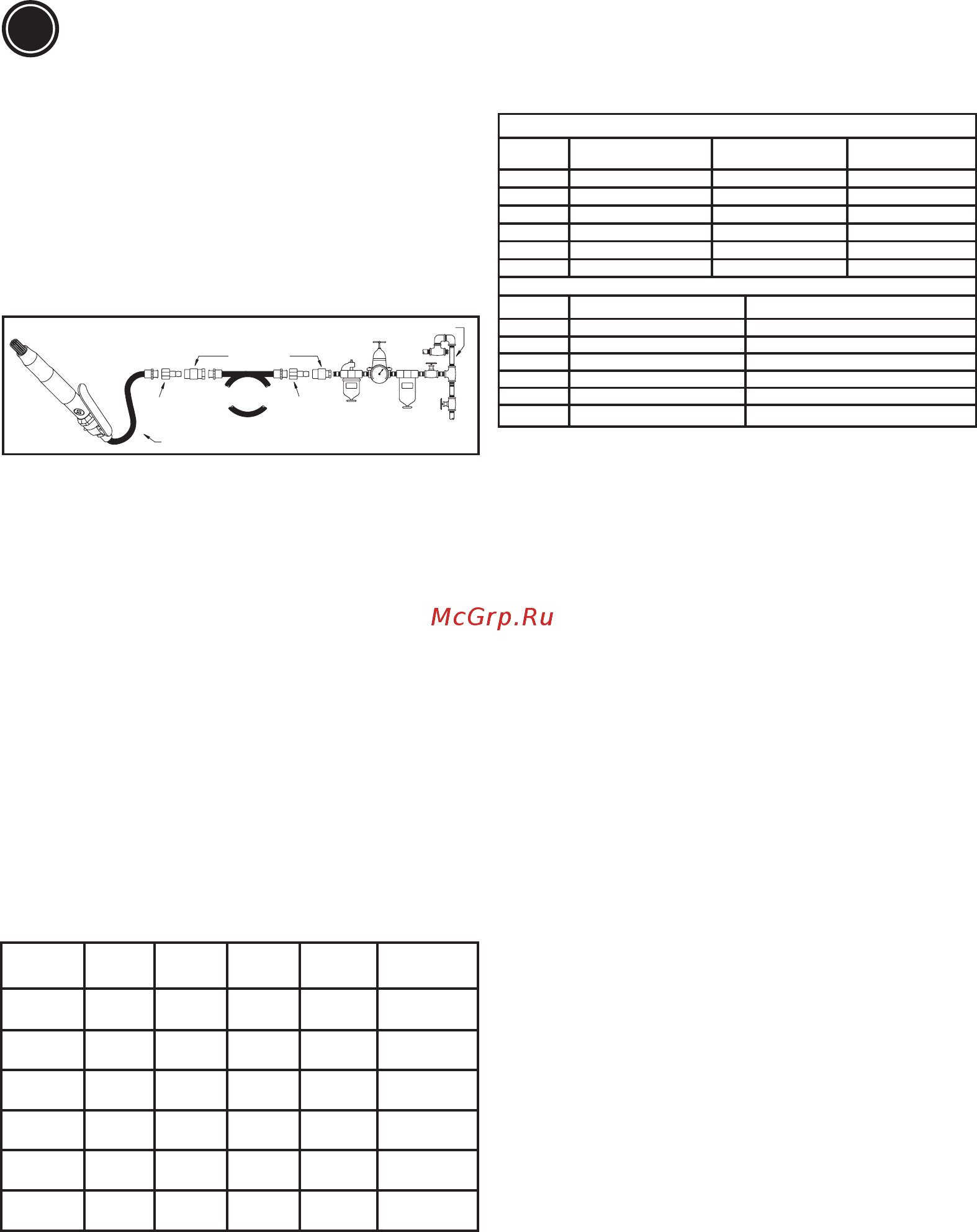

2. Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung
der Röhre, des Schlauchs und der Verbindungsstücke in den
Größenangaben der Zeichnung.
Benutzung Des Werkzeugs
Beachten Sie, dass das Werkzeug die Arbeit verrichten soll.
Während der Arbeit muss der Bediener keinen zusätzlichen Druck
auf das Werkzeug ausüben. Den Kontakt mit der zu bearbeitenden
Fläche beibehalten, indem ein ausreichend starker Druck ausgeübt
wird, damit das Werkzeug nicht zurückprallt.
Achtung
1. Das Werkzeug nich länger leer laufen lassen, da die beweglichen
Teile sonst vorzeitig verschleißen.
2. Unbedingt komplette Nadelsätze gleicher Länge verwenden, um
eine gute Leistung des Werkzeugs zu erzielen.
Schmierung
1. Der Hammer wird mit Öl vom Typ SHELL Naturelle HF oder CASTROL
Carelube HTG 22 geschmiert.
2. Den Ölstand des Schmierapparates und die Schmieröldosierung
täglich überprüfen.
Wartung
1. Um ein Höchstmaß an Leistung des Druckluftwerkzeugs zu erzielen, seine
Eigenschaften zu bewahren und wiederholte Reparaturen zu vermeiden,
wird alle 1000 Betriebsstunden ein Inspektions- und Wartungsprogramm
empfohlen, wobei die Intervalle zwischen den verschiedenen Inspektionen
von den Betriebsstunden des Geräts abhängen.
2. Das Werkzeug auseinanderbauen und alle Teile mit geeignetem
Lösungsmittel sorgfältig reinigen und überprüfen.
3. Das Gerät schmieren und wieder zusammenbauen.
DE
1/2" (12 mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
3/8" (10mm)
Modell Gewicht Bohrung Takt Schlagfre-
quenz
Druckluftver-
brauch:
B18B 2 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19B 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B19B1 3 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B18M 2,6 kg 23,5 35,6 3000
2.6 l/s
(5.5 cfm)
B19M 3,7 kg 28,6 39 2200
3.8 l/s
(8.0 cfm)
B21M 5.6 kg 33 49,2 2200
4.0 l/s
(8.5 cfm)
Technische Daten
Schalldruck: ISO 15744
Modell Schalldruck dB(A) Schallleistung dB(A) Ungewissheit dB(A)
B18B
86 97
3
B19B
92 103
3
B19B1
92 103
3
B18M
100 111
3
B19M
101 112 3
B21M
104 108 3
Vibration: ISO 28927-9 (3 axis)
Modell Vibration a
hd
m/s² k: Ungewissheit m/s²
B18B
25 5
B19B
33 8
B19B1
33 8
B18M
19,1 5,67
B19M
16,9 10,3
B21M
31.5 6.7
