Appollo TS-5159 [11/20] Строение модели ts 653
![Appollo TS-5159 [11/20] Строение модели ts 653](/views2/1387885/page11/bgb.png)
ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
10

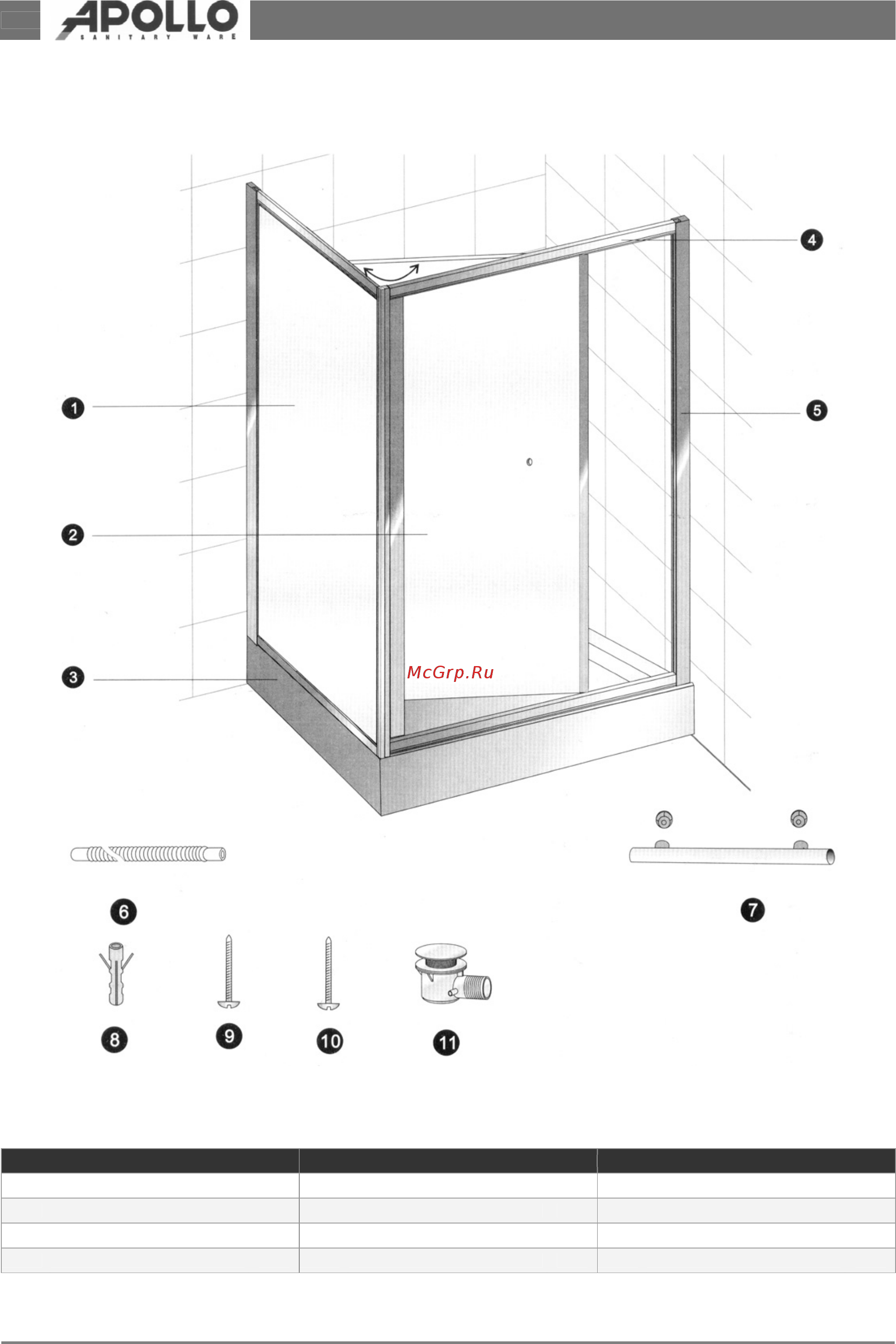

Строение модели TS-653
№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Неподвижная боковая дверь 1 5. Боковая стойка и кожух 1 9. Саморез ST5х40 10
2. Подвижная дверь 1 6. Сливная гофрированная труба 1 10. Саморез ST4х40 8
3. Поддон 1 7. Дверная ручка 1 11. Сливное колено 1
4. Направляющая планка 2 8. Пробка 10
Общие габариты: 1200x800x2000мм
