ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
2

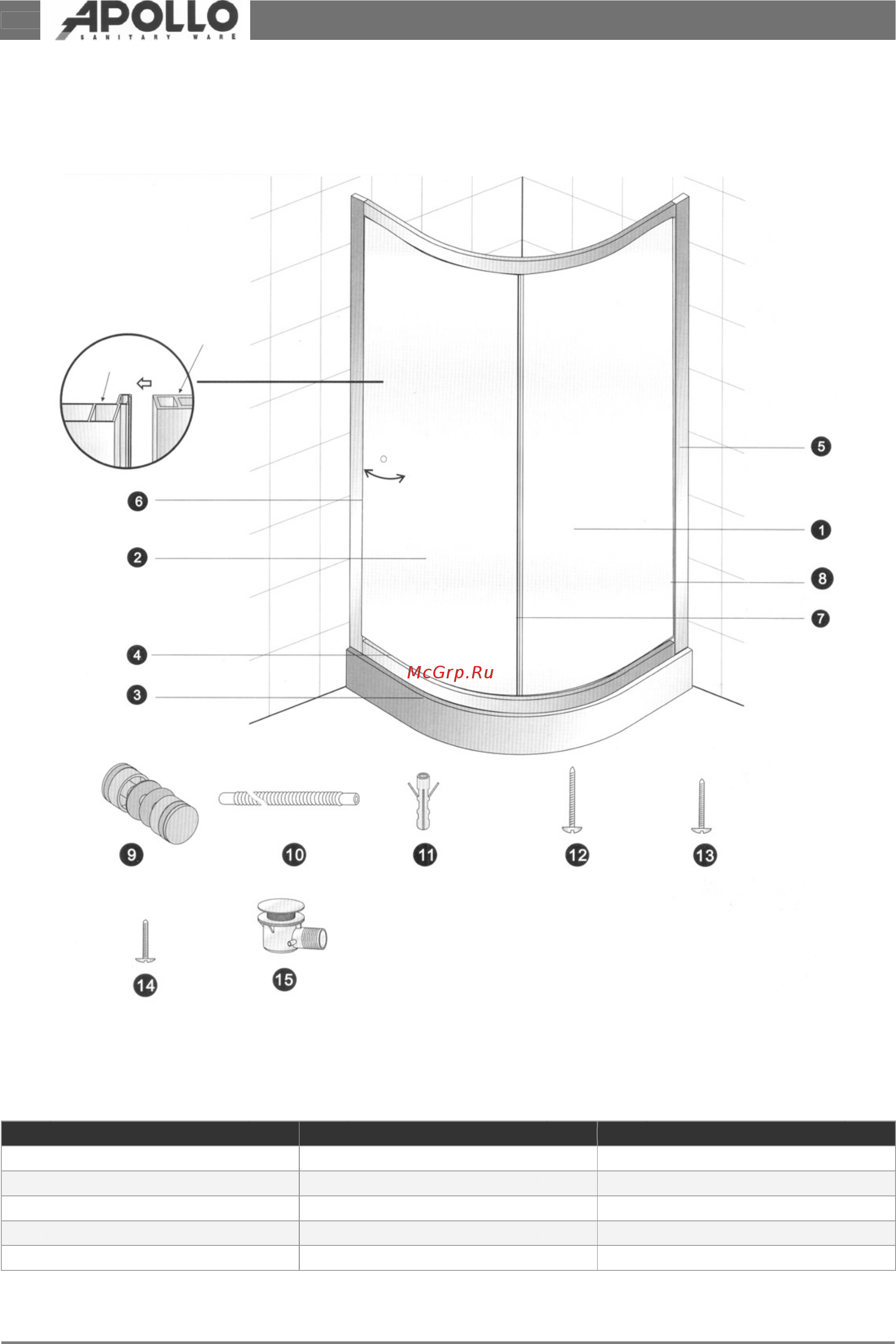

Строение моделей TS-618, TS-621
№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Неподвижная дверь 1 6. Магнитная прокладка RV-24 1 11. Пробка 10
2. Подвижная дверь 1 7. Прокладка RV-41 2 12. Саморезы ST5х40 10
3. Поддон 1 8. Прокладка MT-8 1.8м 13. Саморезы ST4х30 8
4. Направляющая планка 1 9. Дверная ручка 1 14. Саморезы ST4х20 2
5. Боковая стойка и кожух 2 10. Сливная гофрированная труба 1 15. Сливное колено 1
Общие габариты: TS-6218: 800x800x2000мм, TS-621: 950x950x2000мм
П
р
окладка
Неподвижная две
р
ь
