ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
5

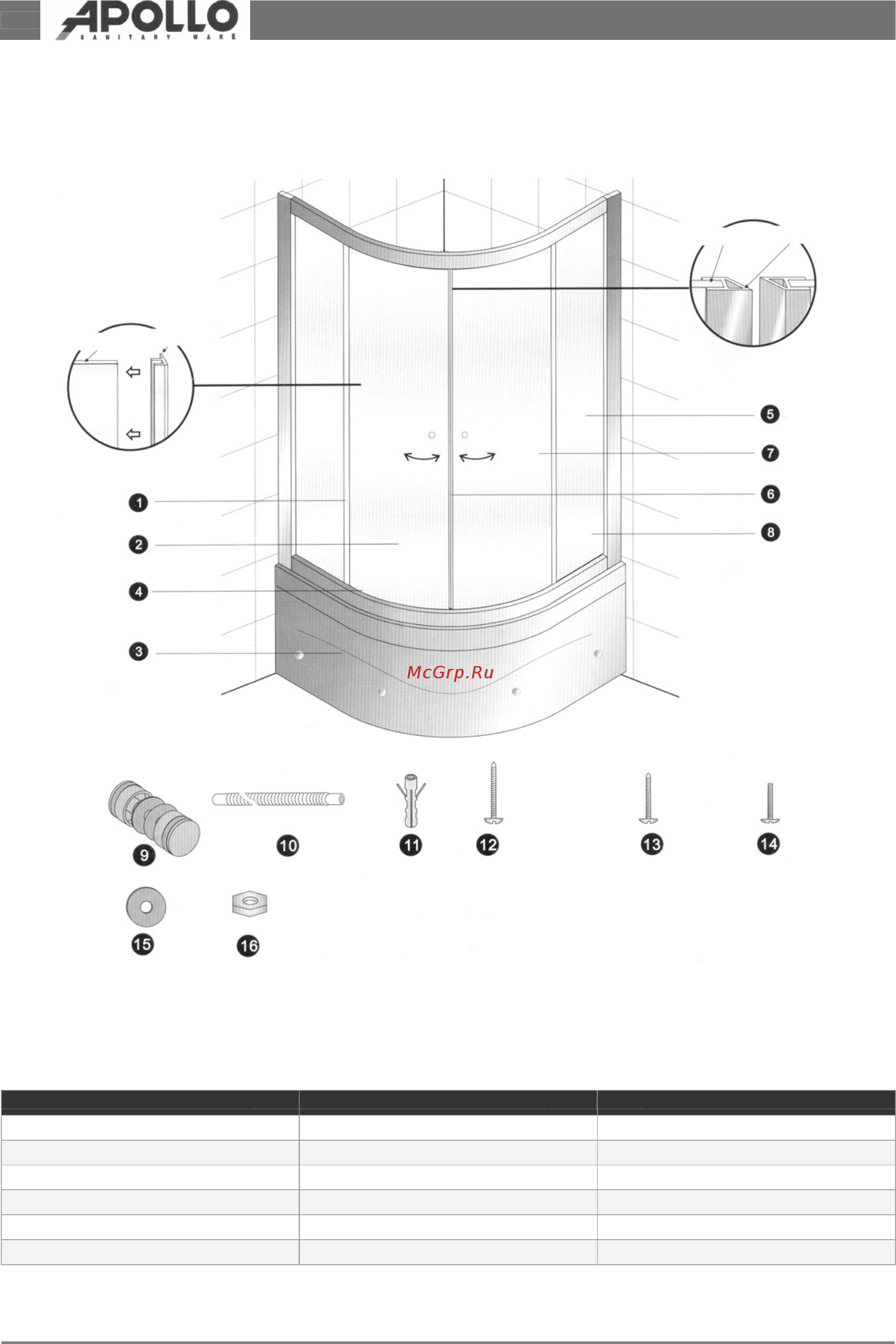

Строение модели TS-628
№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Неподвижная дверь 2 7. Магнитная прокладка RV-41 4 13. Саморез ST4х30 8
2. Подвижная дверь 2 8. Прокладка TM-8 3м 14. Саморез ST4х35 3
3. Поддон и юбка 1 9. Дверная ручка 2 15. Большая шайба 3
4. Направляющая планка 1 10. Сливная гофрированная труба 1 16. Шестигранная шайба 3
5. Боковая стойка и кожух 2 11. Пробка 8
6. Магнитная прокладка RV-24 1 12. Саморез ST5х40 8
Общие габариты: TS-025: 900x900x2000мм
Неподвижная две
р
ь
П
р
окладка
Подвижная две
р
ь
П
р
окладка
