ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
13

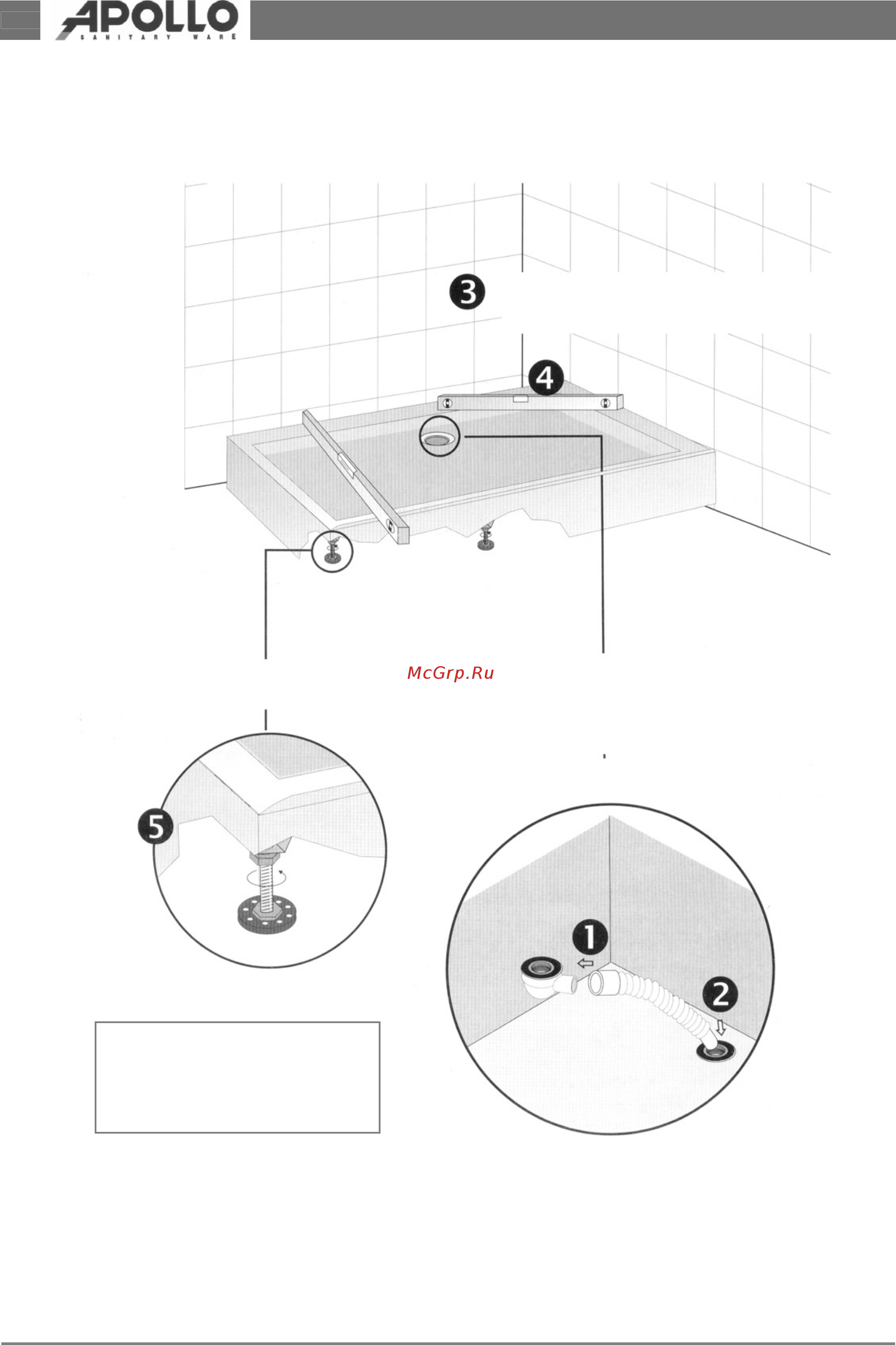

Установка поддона
Расположите поддон в углу ванной
Проверьте уровнем положение
поддона в длину и ширину
Установка и настройка поддона TS-630
(5) Поворотом ножки отрегулируйте положение
поддона. Зафиксируйте гайку на ножке.
(1) Накрутите широкий конец гофрированной трубы
на сливное колено.
(2) Вставьте узкий конец трубы
в сливное отверстие в полу.
Внимание!
Следуйте данному описанию
установки и настройки поддонов
для всех остальных моделей.
