ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
16

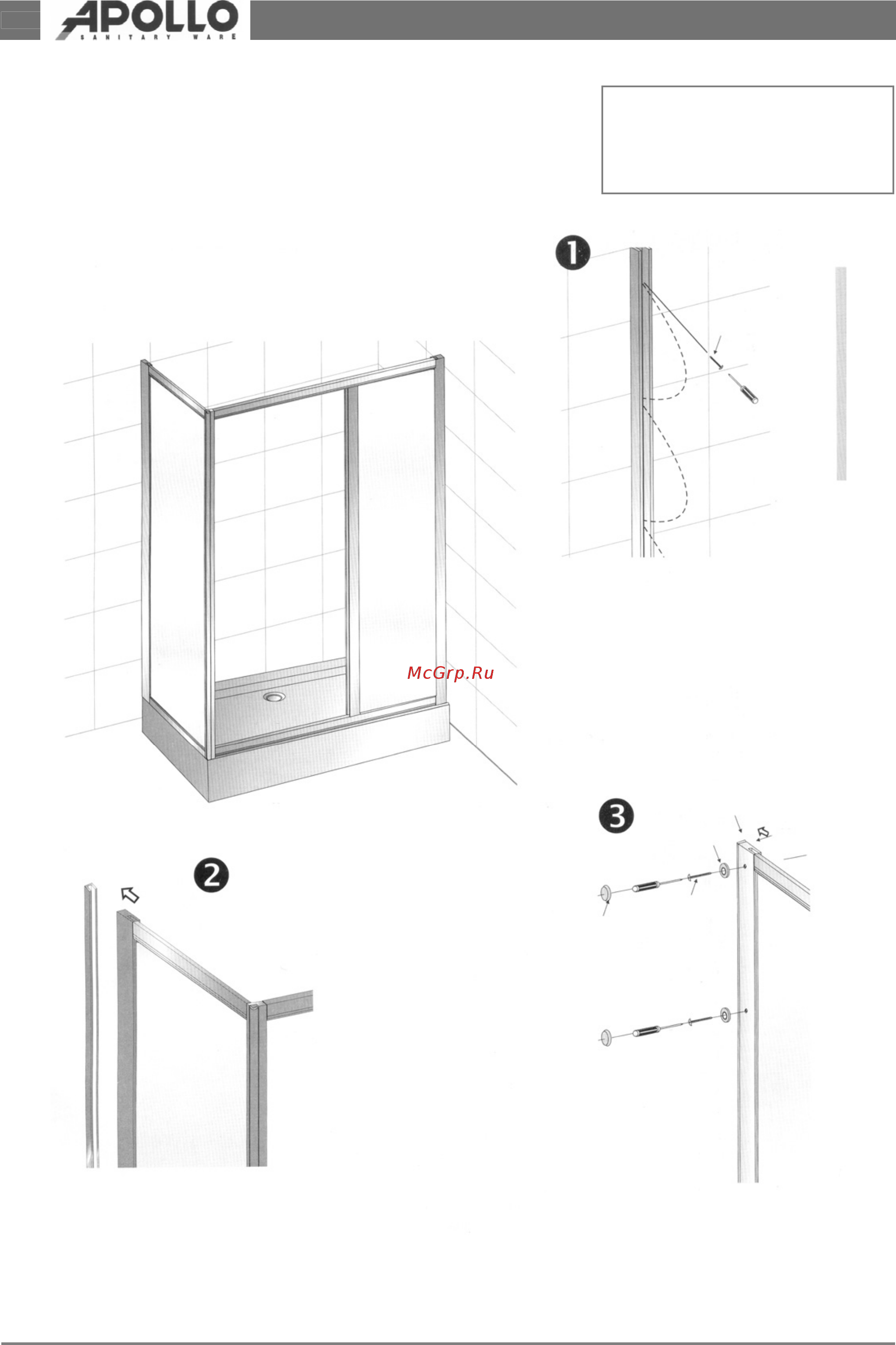

Установка корпуса
Внимание!
Следуйте данному описанию
установки корпуса для всех
остальных моделей.
Само
р
ез
(1) 10 саморезами ST4х40 зафиксируйте
два внутренних кожуха на стене слева и
справа.
Установка и настройка корпуса TS-630
Вн
у
т
р
енний кож
у
х
Резиновая
шайба
Само
р
ез
Декоративная заглушка
Боковая планка
(2) Установите собранный корпус шторки
на поддоне, так, чтобы две боковые планки
совпали с двумя внутренними кожухами.
(3) 10 саморезами ST4х10 и резиновыми шайбами
прикрепите внутренние кожухи к боковым планкам.
Закройте отверстия декоративными заглушками.
