ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
3

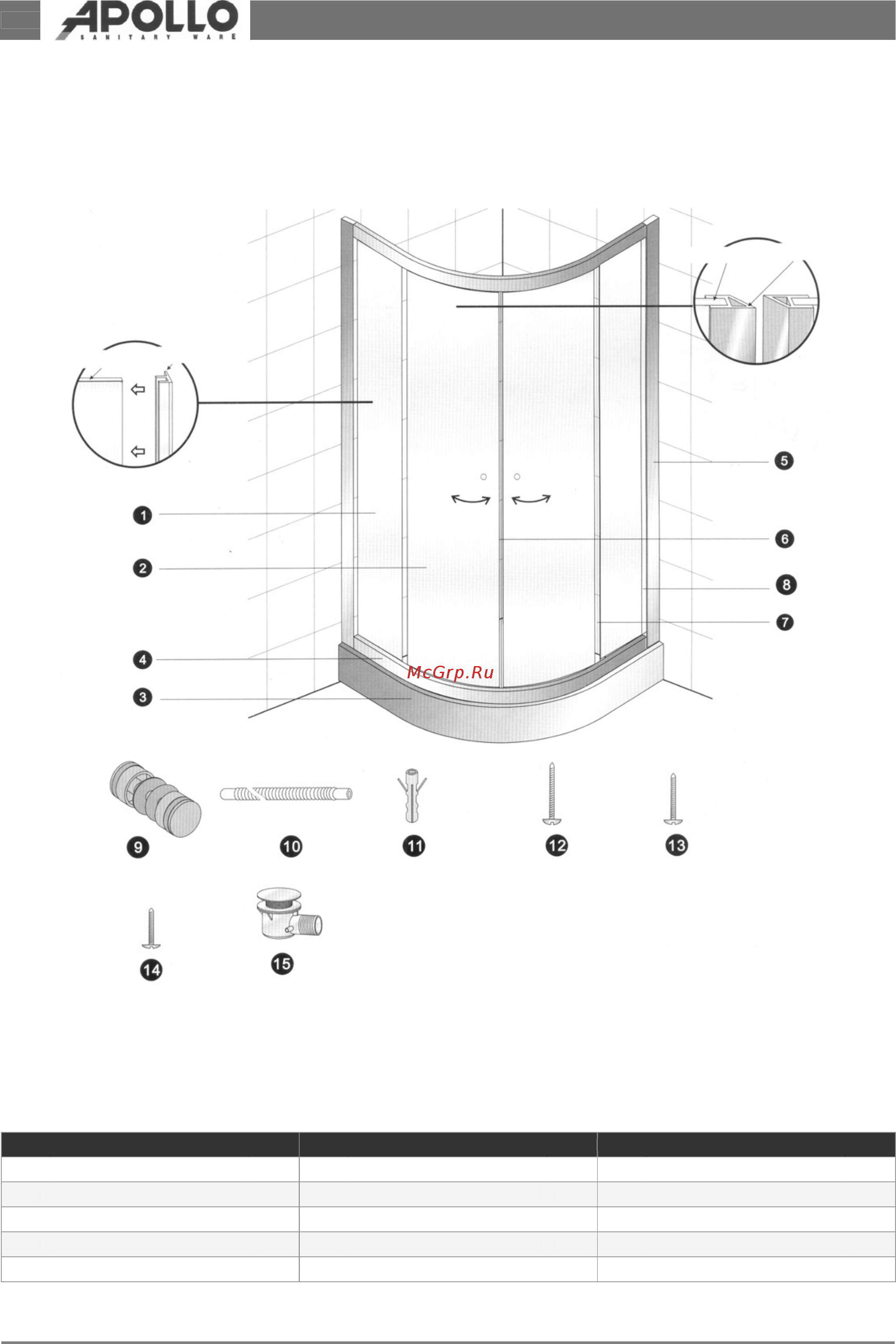

Строение модели TS-622
№ Деталь Кол-во № Деталь Кол-во № Деталь Кол-во
1. Неподвижная дверь 2 6. Магнитная прокладка RV-24 1 11. Пробка 10
2. Подвижная дверь 2 7. Прокладка RV-41 4 12. Саморезы ST5х40 10
3. Поддон 1 8. Прокладка MT-8 3.5м 13. Саморезы ST4х30 8
4. Направляющая планка 1 9. Дверная ручка 2 14. Саморезы ST4х20 3
5. Боковая стойка и кожух 2 10. Сливная гофрированная труба 1 15. Сливное колено 1
Общие габариты: 950x950x1950мм
Неподвижная дверь
П
р
окладка
