ДУШЕВАЯ ШТОРКА TS 518, 618, 621, 622, 623, 628, 630, 637, 639, 646, 647, 653, 5158
17
Установка подвижной двери
Внимание!
Следуйте данному описанию
установки подвижной двери для
всех остальных моделей.
Регулирующая гайка
Направляющая
планка
Ролик
Шестиугольный
ш
уру
п

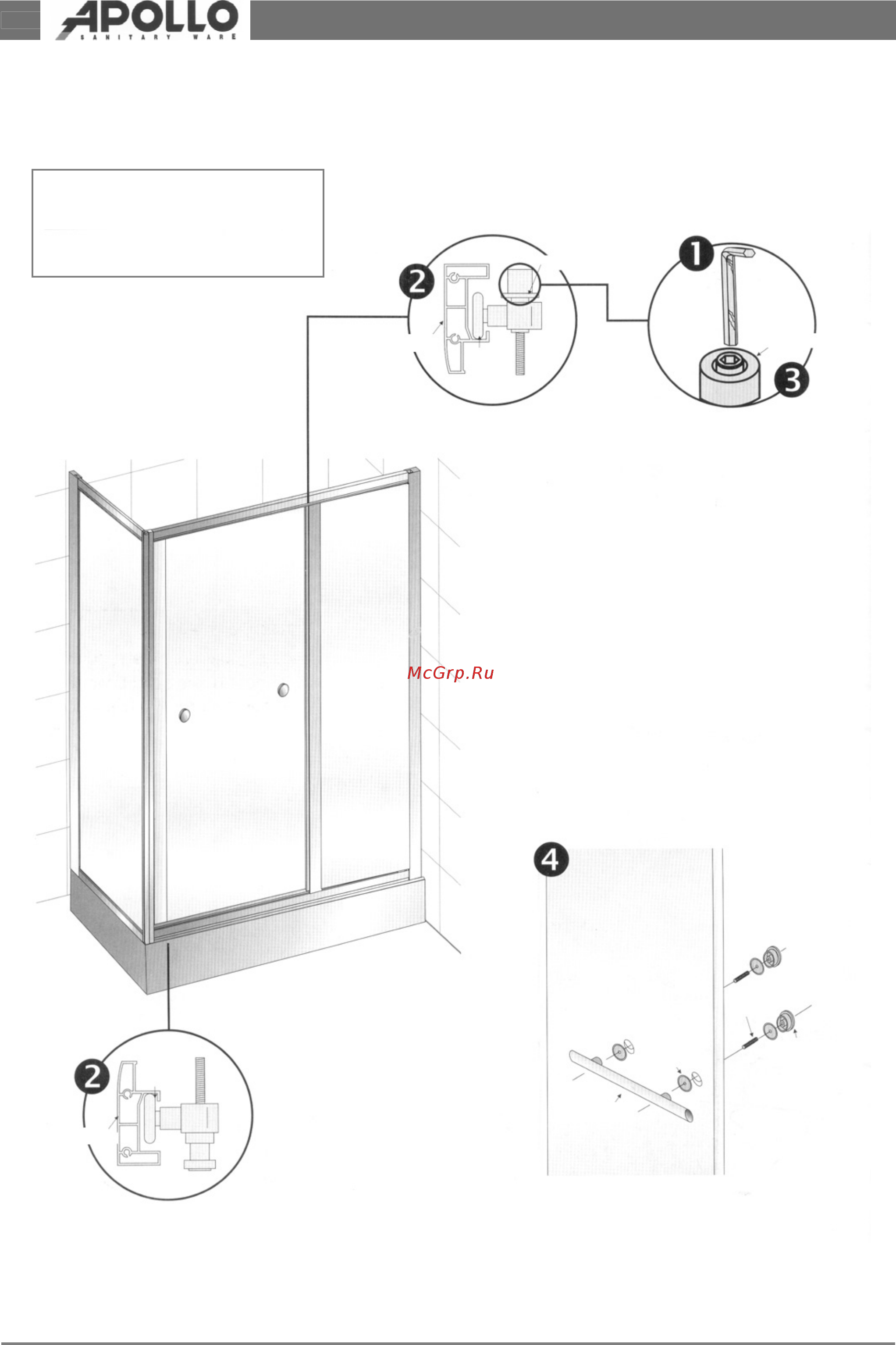

Установка и настройка верхнего ролика
(1) Отрегулируйте шестиугольные шурупы на верхнем и
нижнем ролике, так, чтобы расстояние между роликами
соответствовало расстоянию между пазами верхней и
нижней направляющей планки.
(2) Повесьте верхние ролики на паз верхней направляющей
планки и вставьте нижние ролики в паз нижней
направляющей планки.
(3) Настройте шестиугольный шуруп и регулирующие гайки,
так, чтобы подвижная
дверь свободно открывалась и
закрывалась.
Установка и настройка подвижной
двери модели TS-630
Установка и настройка нижнего ролика
Ролик
Направляющая
планка
Д
ве
р
ная
ру
чка
Резиновая
шайба
Шти
ф
т
Зажим дверной
ручки
(4) Закрепите дверную ручку на подвижной двери.
